Rádiostanica R-111 , časť II.

Pridané: 14.12.2024 / 18:20

Blok BP-UM (БП-УМ) slúži k napájaniu radiostanice R-111 a jej koncového stupňa. Funguje ako menič napätia 26V hlavne na tieto výstupné napätia:
+800V (+400V)
-200V
+285V

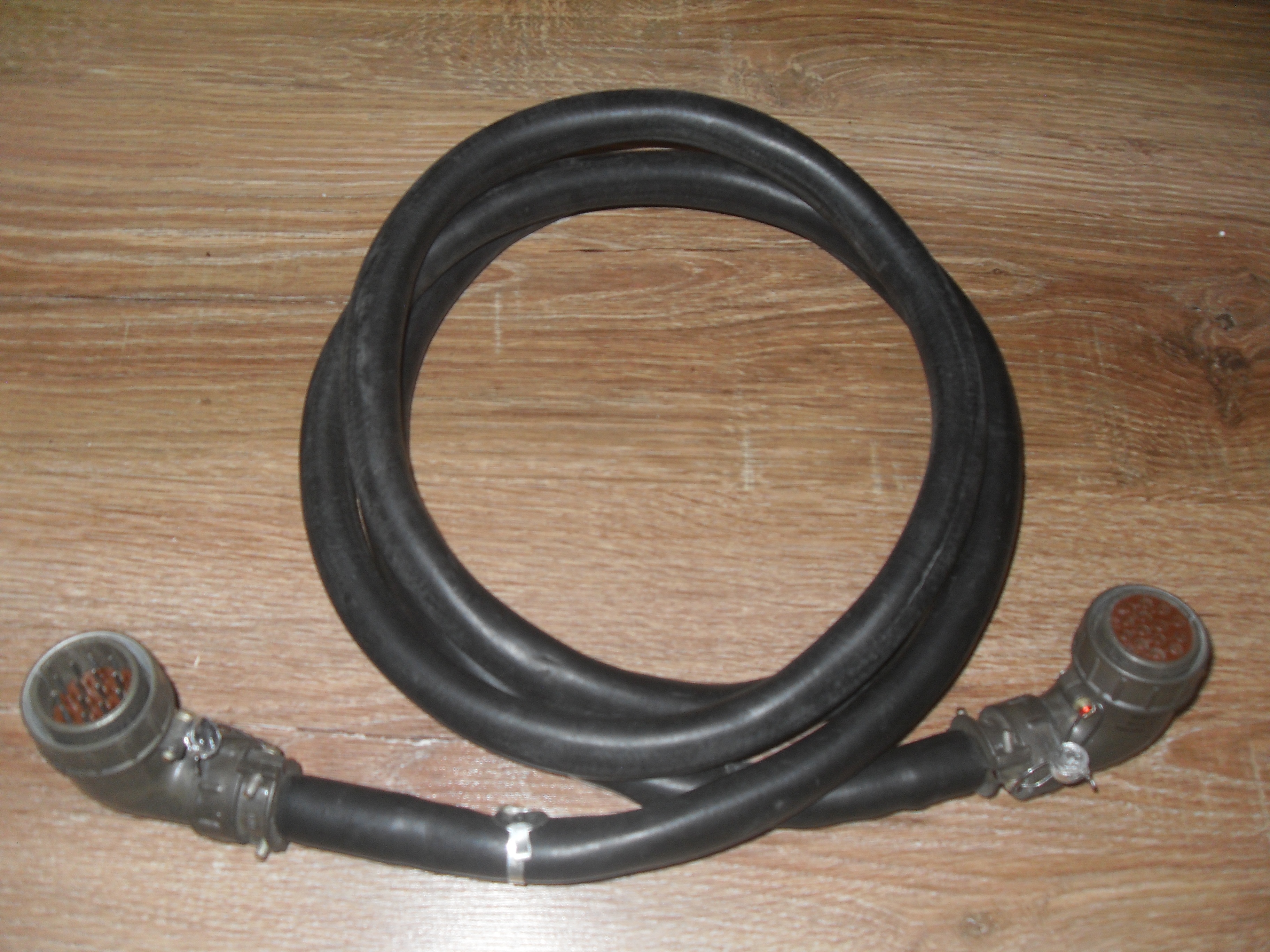

Blok ma dve pripojovacie konektory- na pripojenie vstupného napätia so siete vozidla (dvojpinový), a na pripojenie napájacieho kábla radiostanice (14 pinový, 2650mm dlhého).

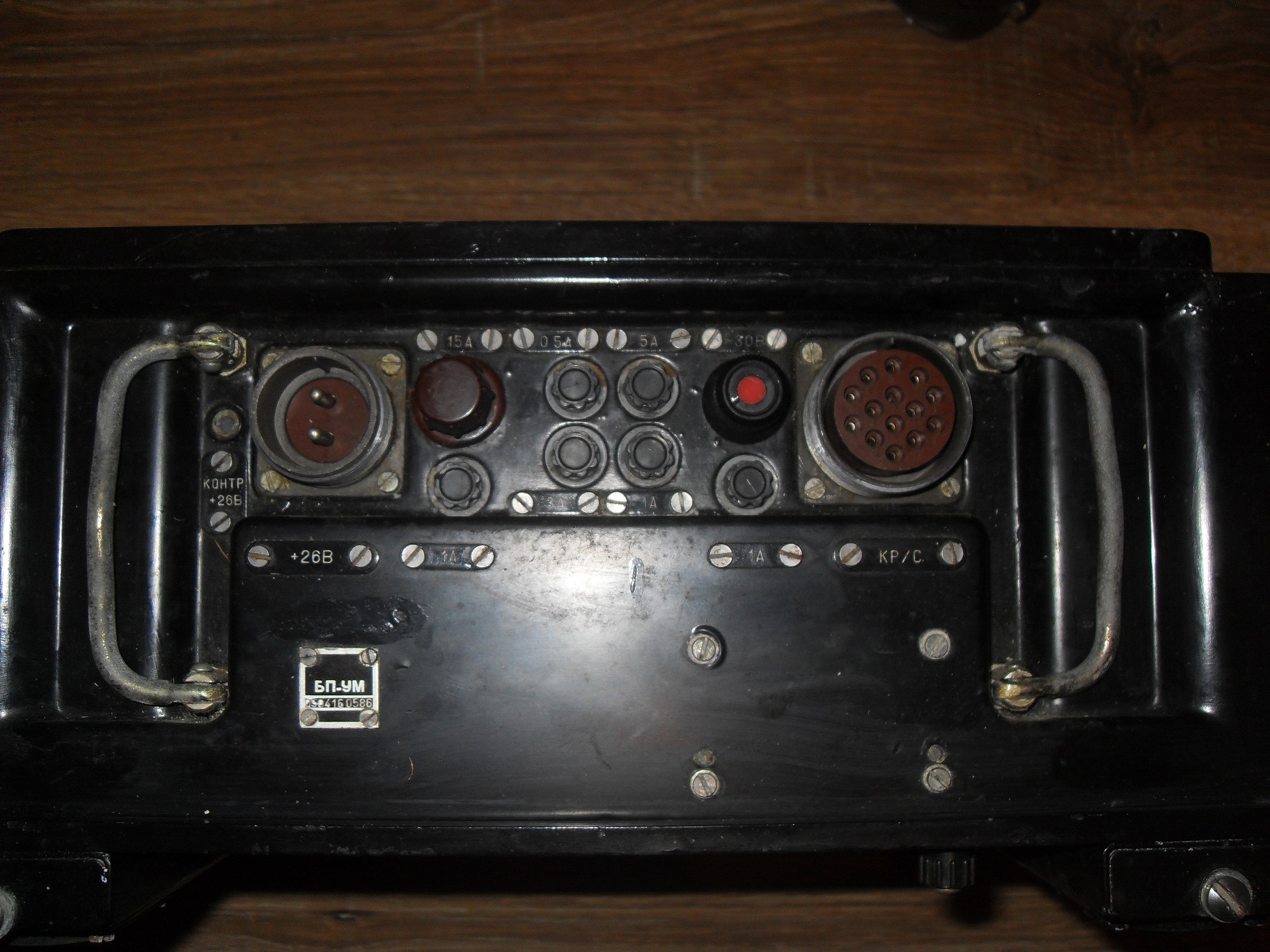

Všetky prvky sú na prednej strane skrinky. Okrem konektorov sú tam prenosné rukoväte, poistné skrutky s poistkami pre jednotlivé obvody a signalizácia (červená kontrolka) pri prekročení napájacieho napätia nad 30V (zároveň tento obvod slúži ako ochrana, rdst nieje možné zapnúť). Zapínanie bloku sa vykonáva pomocou radiostanice.
V spodnej časti sa nachádzajúm lyžiny s protikusmi a silentblokmi na upevnenie, napr do vozidla a podobne. A samozrejme nesmie chýbať uzemňovacia/ukostrovacia skrutka.

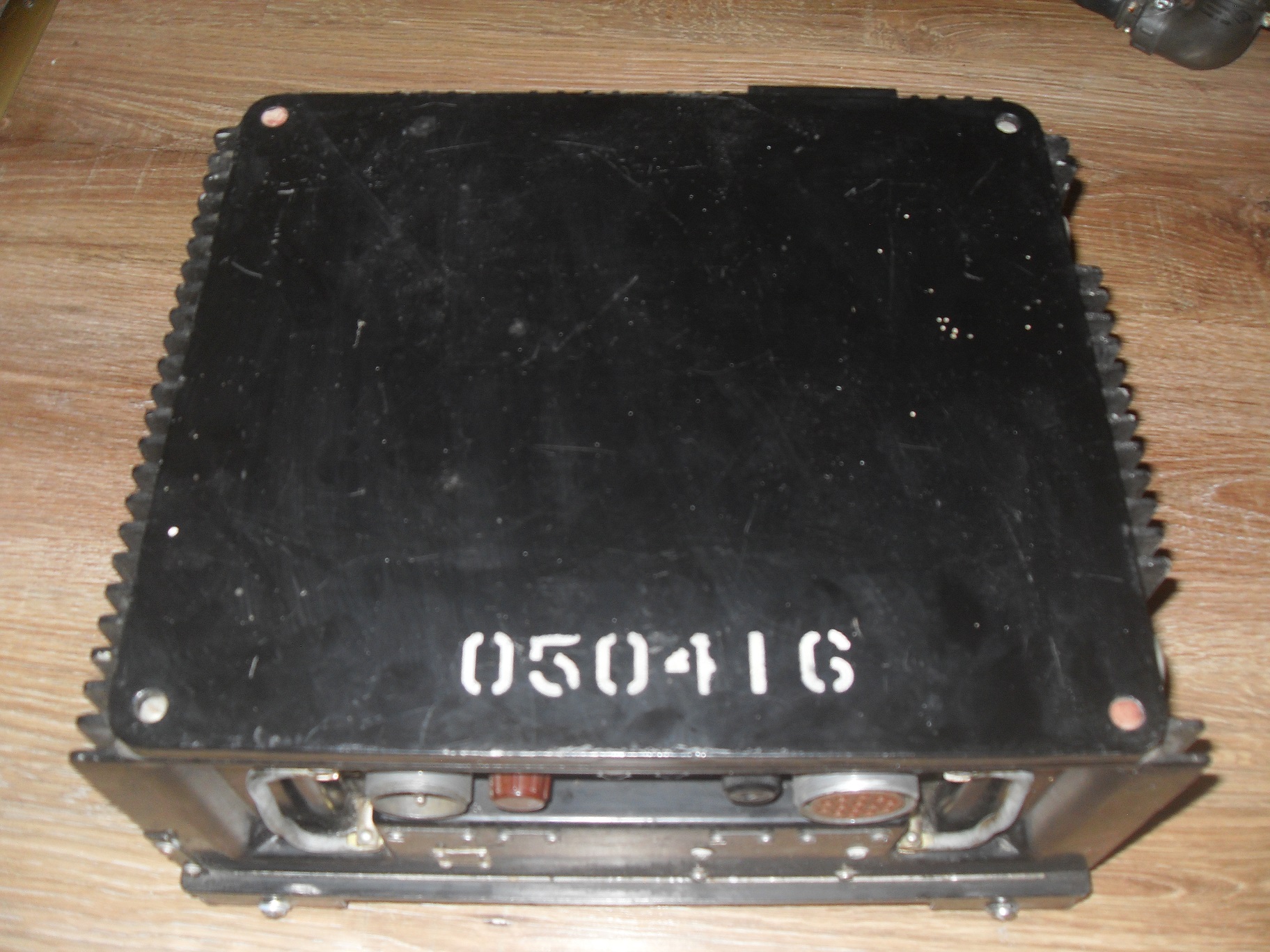

Blok má značnú hmotnosť, predpokladám okolo 20kg,
