ST-93

Pridané: 10.04.2022 / 18:23

Podarilo sa mi zohnať ďalší strelecký trenažér.

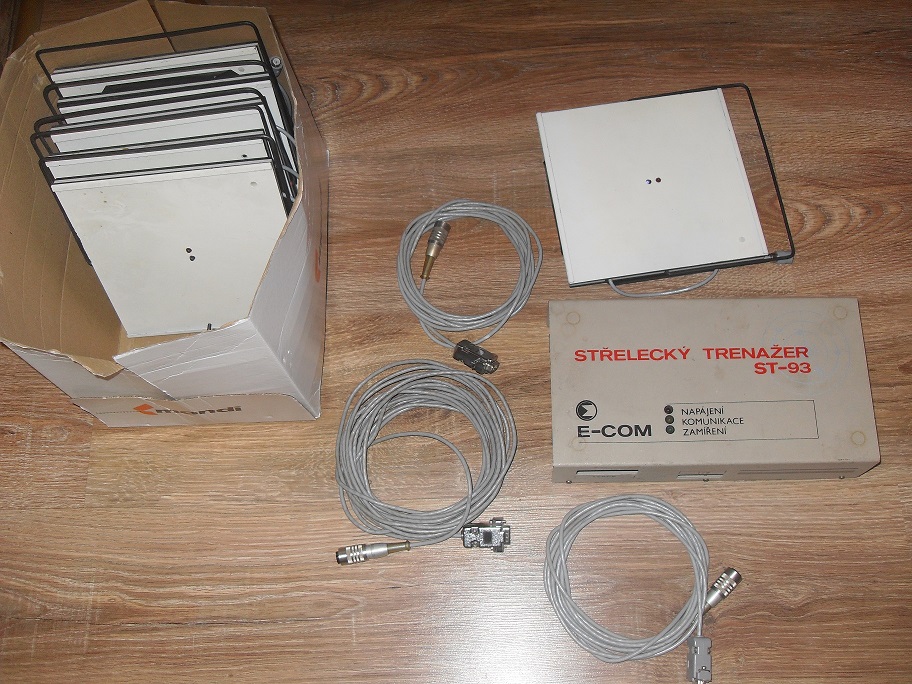

Tentokrát ide o typ ST-93 a výrobcom bola firma E-COM (tak ako v prípade trenažéra TEST 1 ).Tento systém sa už ale pripájal na počítač a umožňoval pripojenie až ôsmych terčov. Mne sa podarilo zohnať 5ks terčov, prepojovacie káble a samotnú jednotku. Zbraň samozrejme chýba, tak ako prepojovací kábel medzi počítač a jednotku, a redukcia medzi terče a jednotku.
Systém streľby a vyhodnocovania zásahu pracoval relatívne jednoducho- v zbrani umiestnená kamera snímala terč, uprostred ktorého svietila LED dioda. Pri "výstrele" sa vyhodnotila poloha tej ledky na obraze (takže vlastne posun stredu terča) a po patričnom vyhodnotení to zobrazilo na monitore počítača zásah.
Podľa zistených informácie softvér pracoval na Biose, a okrem streľby na jeden terč umožňoval aj akčnú streľbu na viac terčov.
Jednotka má iba tri kontrolné prvky- ledky s označením:
"napájení" - signalizovala zapnutý systém
"komunikace" - komunikácia medzi jednotkou a počítačom
"zamíření" - signalizovala zamierenie zbrane na terč (takže overenie funkcie snímania terča)
Skrinka ešte obsahuje konektory:
"I/0" - paralelný konektor na pripojenie k pc
"RS232" - konektor typu RS232, pravdebodobne na úpravu niektorých parametrov, popravde netuším

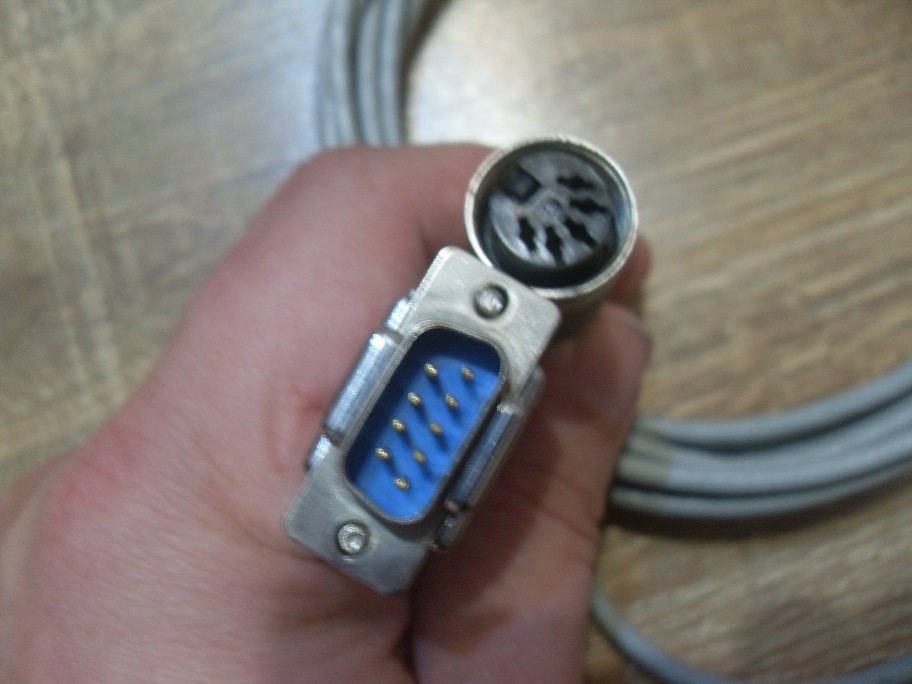

"terče" - na to sa pripájala káblom redukcia na ktorú sa zase napájali terče
Konektor na štandartný pc sieťový kábel napájania
V spodnej časti sa nachádza mini reproduktor, a zboku vedľa konektora napájania aj vypínač jednotky.
Samotné vyhotovenie interiéru jednotky a plošných spojov vidno na fotkách.
U tohto systému nejak nepredpokladám oživenie a sfunkčnenie, nakoľko zohnať softvér bude asi nemožné (aj keď človek nikdy nevie...) a potom zase to padá na tom, že ešte sa mi nepodarilo celkom úplne doriešiť maketu zbrane s kamerou a príslušenstvom.

Ešte zopár poznámok k trenažéru TEST-1:
Okrem ST-93 sa mi podarilo zohnať ešte jeden kus trenažéra TEST 1 , a to v mierne staršej (a chudobnejšej) verzii "3.35"- bez planžiet a terča, a samozrejme zbrane. Po bádaní a meraní sa mi tento podarilo opraviť, rozchodiť a dokonca aj provizórne vyskúšať pomocou kamery PTK0256 a funguje. Zásahy registruje, počíta, zaznamenáva a zobrazuje. Riešim ešte nejaké technické veci ohľadom objektívu kamery, toto ale asi dám do osobitného článku niekedy neskôr. Možno sa nájde niekto, kto by mi ohľadom optiky vedel poradiť.

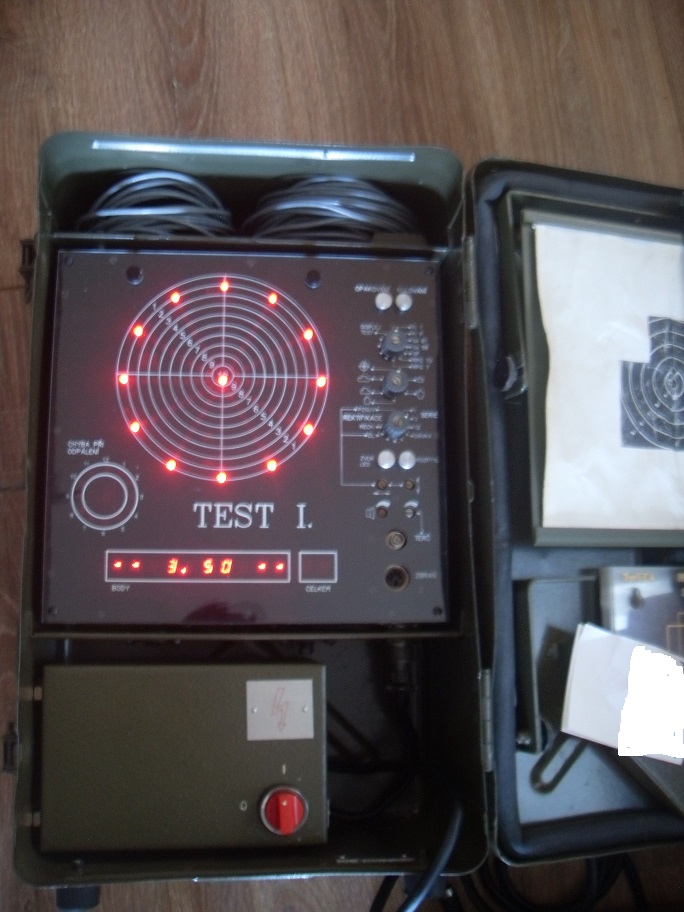

Zbrane k týmto trenažérom, resp. ich elektronický systém a jeho zapojenie sú zhodné a medzi sebou zameniteľné. Fotky sú ešte doplnené trenažérmi TEST-1 verzia 3.35 a verzia 3.50 .
Poďakovanie v tomto prípade patrí pánovi I.S. z jednej zatiaľ nemenovanej spoločnosti, ktorý sa mi bo
