PR35 "FAUN"

Pridané: 01.05.2024 / 20:11

Rádiostanica PR35 Faun je vylepšeným pokračovaním civilnej rádiostanice PR35. Vyrábala ju TESLA v 70tych až 80tych rokoch, prevažne na export do vtedajšej DDR pre útvary STASI a podobne. U nás ju používala ŠtB.
Pracuje v pásme 160MHz, na troch pevne určených kanáloch nastavených z výroby. Šírka pásma jedného kanálu je 25kHz.
Výkon je okolo 300mW, modulácia F3, prezváňací tón návestia 1750Hz.
Rozmery samotnej staničky (bez batérie) :
hrúbka cca 18,9mm
dĺžka (s ovládacími prvkami) 149mm
šírka 78,5mm
Zohnal som ju v inzercii, bohužiaľ iba s ovládačom a jeho kabelážou. Súprava ešte obsahovala batérie (6V 225mAh), krátku drôtovú anténu, slúchadlo s ovládaním, signalizačný vibrátor, púzdro a ďalšie drobnosti.
Na čelom paneli je iba 7 pinový konektor pre mikrofón/vibrátor/ovládač, konektor pre anténu (označený farebnou bodkou), trimer pre skrutkovač na nastavenie squelchu, prepínač kanálov 1,2,3 a prepínač režimu rdst:
0-vypnuté
K-štandartná prevádzka
N-selektívne volanie
T-tiché volanie
Zadná strana umožňuje pripevnenie napájacej NiCd batérie, a v okienku sú vyznačené čísla kanálov a výrobné číslo radiostanice (v tomto prípade 081150).
V mojom prípade čísla kanálov označujú frekvenciu
0751 pre frekvenciu 165,775MHz
0760 ....... 166,000MHz
0762 ....... 166,050MHz
Ďiaľkové ovládanie ktoré som zohnal, umožňuje ovládanie hlasitosti, vysielania, pripojenie vibrátora (šedý konektor), pripojenie mikrofónu (zelený konektor) a slúchadla (červený konektor).
Vibrátor svojim vibrovaním signalizoval "prichádzajúce" volanie (v režime T).

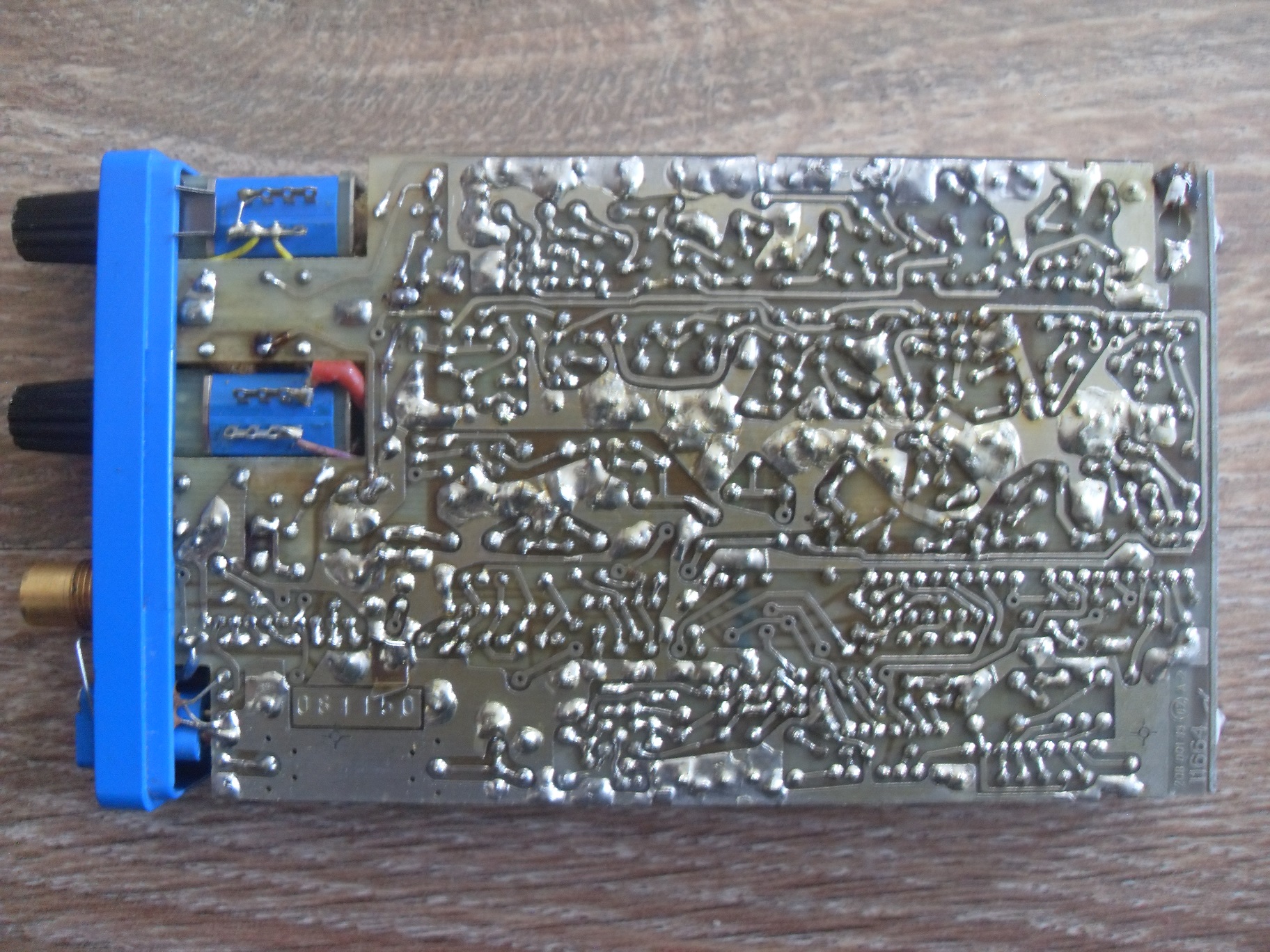

Komplet je spojený pomocou dvoch skrutiek zo zadnej strany, plošný spoj so súčiastkami je ešte chránený žltou izolačnou fóliou. Celok je spracovaný veľmi pekne a pravdepodobne bude aj funkčný, no neskúšal som ho.
Ak by mal niekto niečo z príslušenstva, nech sa ozve...
