Telefunken PE484/3

Pridané: 10.03.2024 / 15:17

Zameriavací príjmač Telefunken PE484/3 slúžil za tzv studenej vojny na skryté zameriavanie a vyhľadávanie nelegálnych vysielačov a samozrejme aj tajných nepriateľských agentov s nimi spojených :)
Podarilo sa mi ho zohnať viacmenej náhodou na jednom inzertnom portáli.

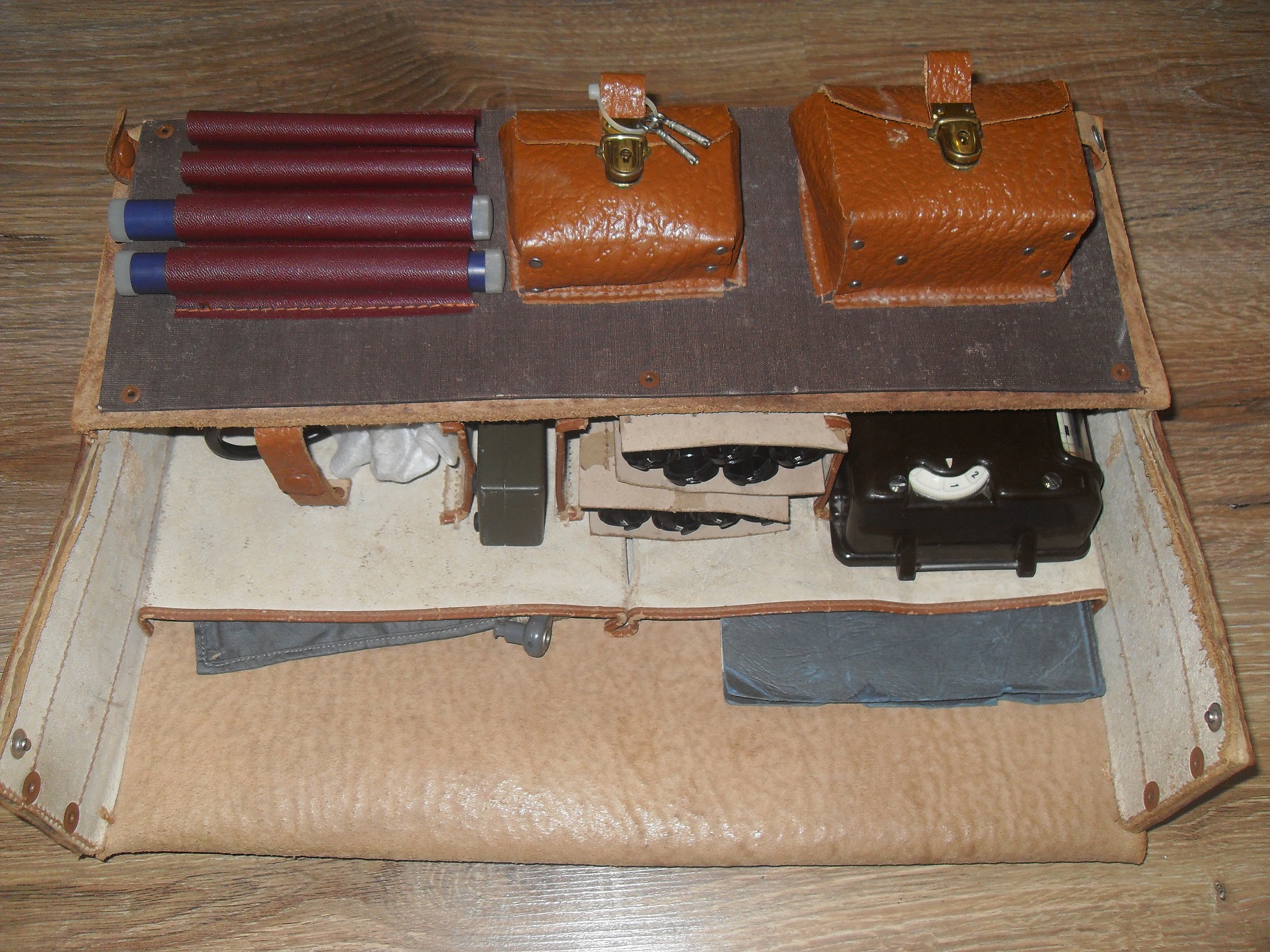

Súprava je uložená v nenápadnej uzamykateľnej koženej brašni a obsahuje:
zameriavaci príjmač
sieťová nabíjačka batérií (na 220/11OV, umožňuje nabíjať batérie aj priamo v príjmači)

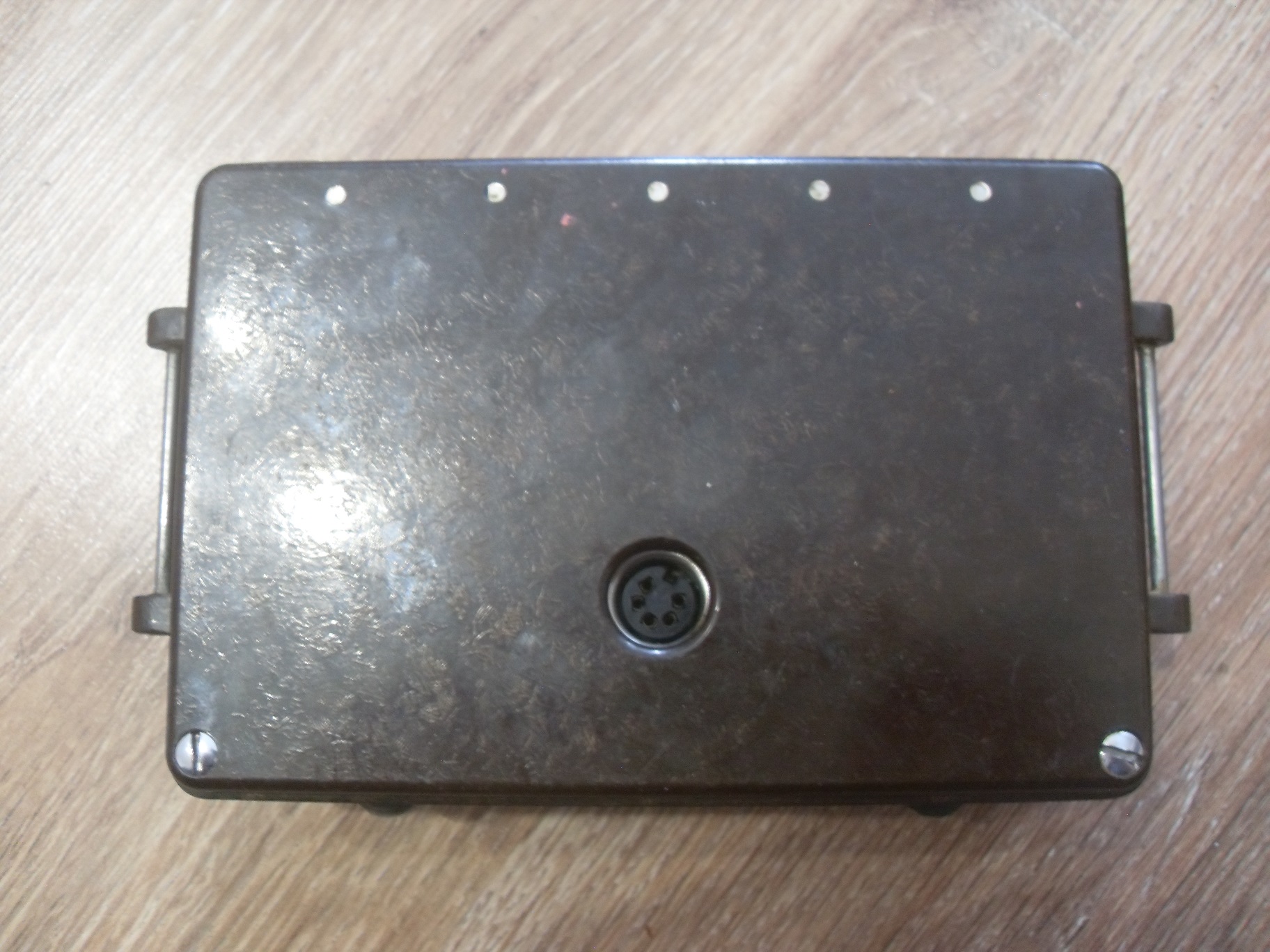

batériové púzdro (na nabíjanie batérii mimo príjmača)

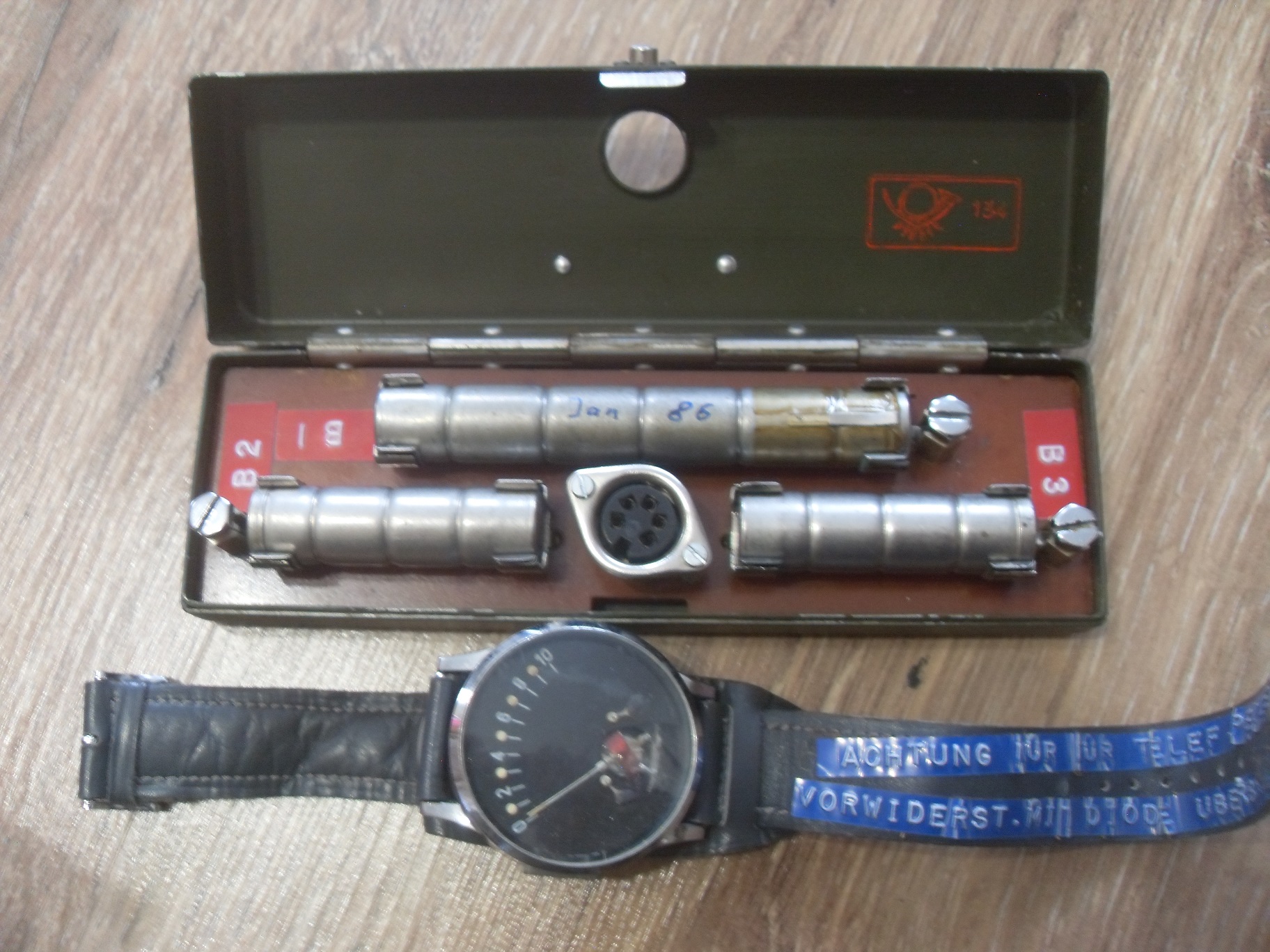

merací prístroj (tváriaci sa ako hodinky)
drôtové referenčné antény (do rukávov)
smyčková anténa (na chrbát pod oblečenie)
dokumentácia (v nemčine)
výmenné cievky pre jednotlivé pásma (10ks)
tubusy pre náhradné batérie (modré valčeky)
slúchadlo na ucho
adaptér na slúchadlo pre "stereo" na obe uči (nacvakuje sa na slúchadlo)
kľúčiky na zamykanie brašne
podľa dokumentácie mi tam ešte chýba drobné náradie, náhradné súčiastky, remienky a podobne.

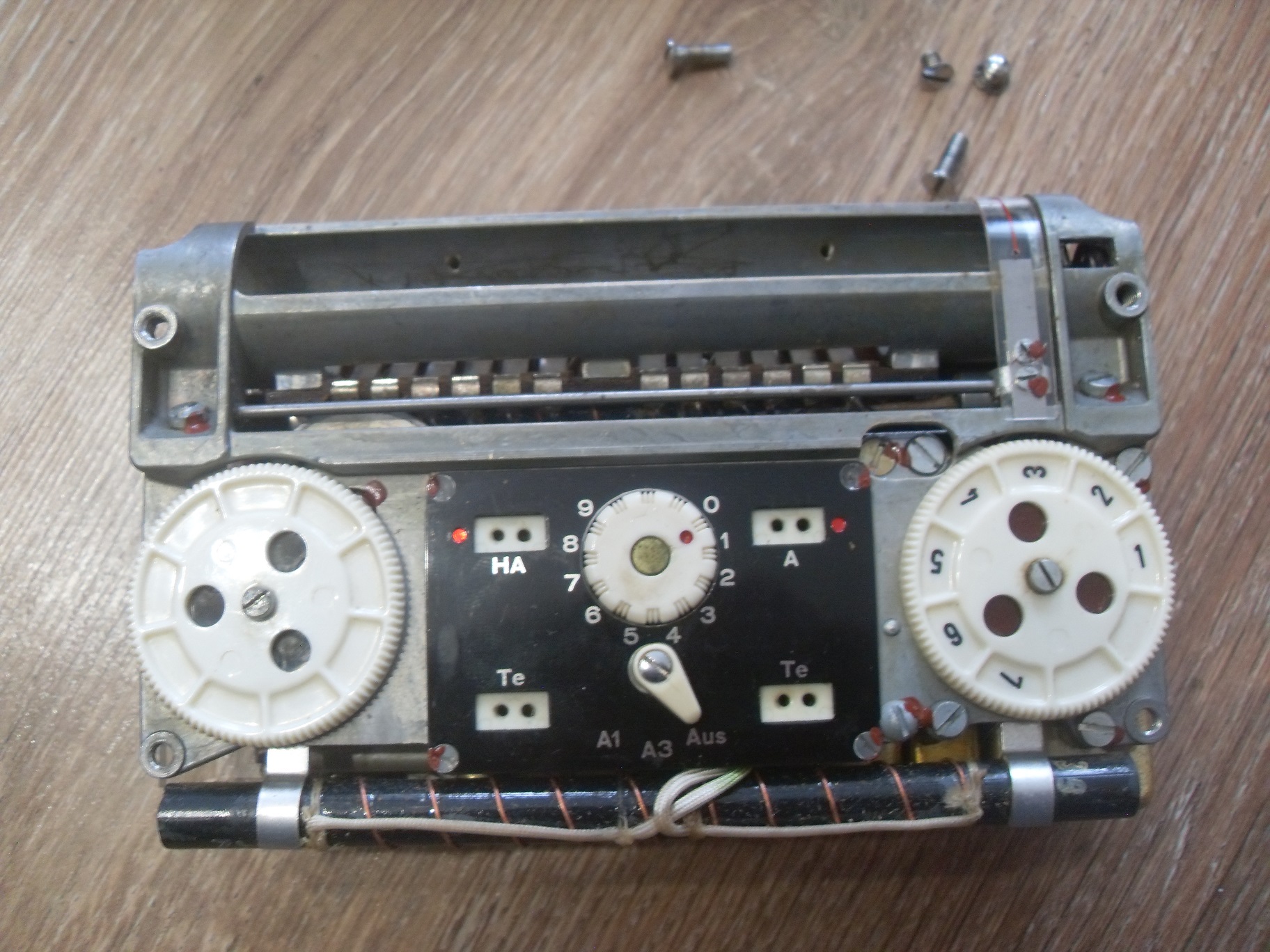

Moja verzia je už novšieho typu, preto obsahuje elektrónky a tranzistory. Tie sú jednoducho vymeniteľné po otvorení. Obal je pekný bakelitový, konektory jednoduché dvojpinové. Výmenné cievky sa vkladajú zboku a zaistujú jednoduchým bajonetovým zámkom. Cievky sú nahore označené rímskymi čílami I. až X. a sú nerozoberateľné.
Po prečistení všetkých zoxidovaných kontaktov a oživení pôvodných batérií (1x 2,4V a 2x1,2V) príjmač dokonca normálne funguje (zopár minút), aj keď som ešte priamo vysielače neskúšal.Ručičkový indikátor pravdepodobne nefunguje. Časom sa naň pozriem a skúsim ho rozbehať.
Prístroj má vstavanú feritovú anténu, tá sa po pripojení smyčkovej odpojí.Ovládacie prvky: ladenie, hlasitosť, nastavenie referenčnej antény, voľby režimov.
Parametre:
frekvencia 57 kHz až 20.6 MHz (okrem pásma 443 kHz až 498 kHz)
modulácie A1, A2, A3

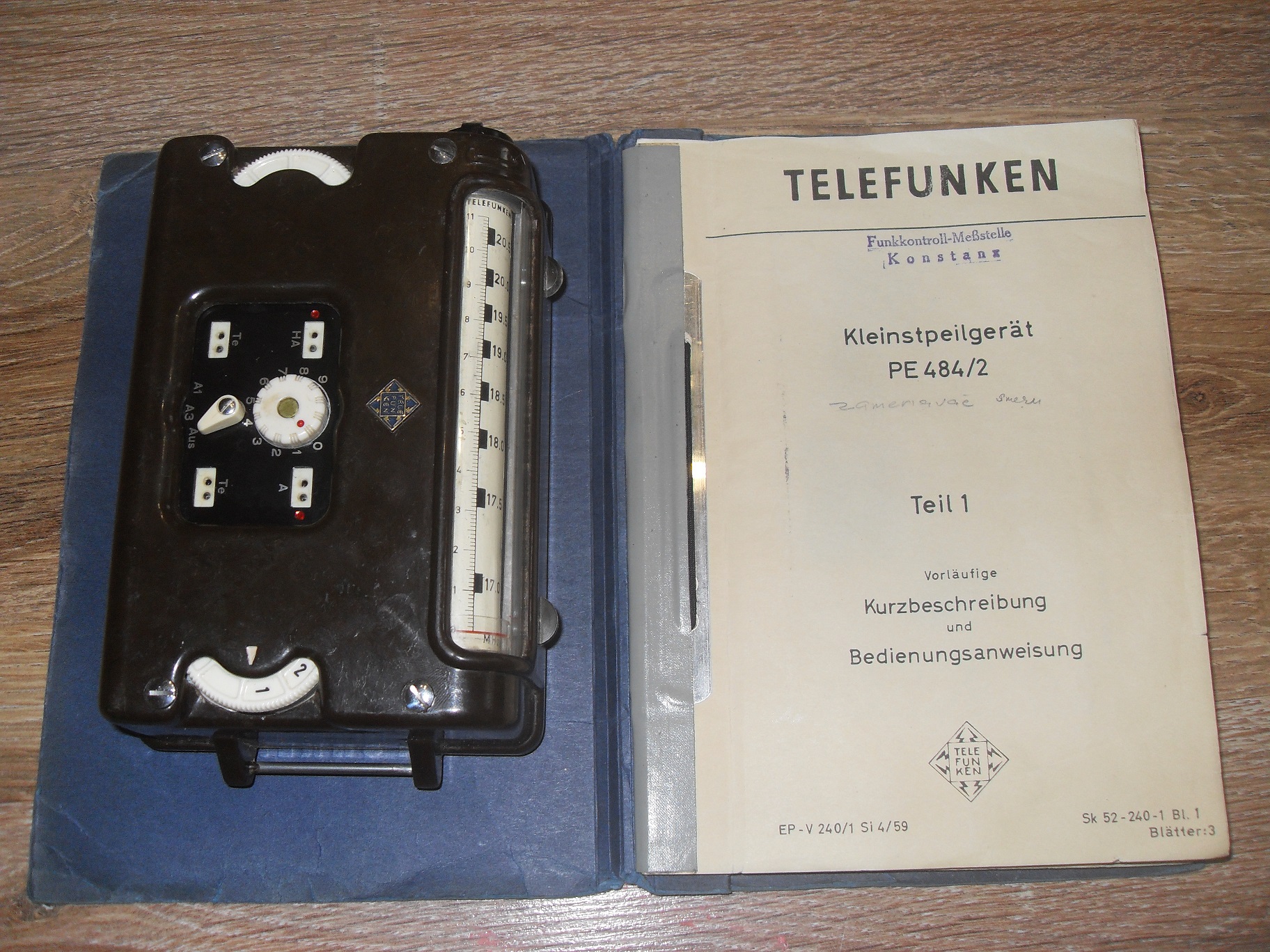

Návod je v nemčine, nejaké poznámky v ňom sú ale dopísané ručne ceruzkou v slovenčine, takže je dosť možné, že sa používal na Slovensku, pravdepodobne službou ŠtB. K zariadeniu ešte existovalo ďalšie voliteľné príslušenstvo, to bolo na objednávku a celá súprava bola vo veľkom kufri.
Zariadenie sa vyrábalo niekedy v 50tych až 60tych rokoch, v papieroch je zopár dátumov ručne dopísaných (kontrolované parametre), atypické batérie sú označené "jan.86".
Podľa stránky https://www.cryptomuseum.com/df/telefunken/pe484/ kde je aj viac fotografií príslušenstva, sú zdokumentované zatiaľ dva takéto prístroje, môj je tretí, takže ďalšia raritka v zbierke.
