Rádiostanica R-111, Радиостанция Р-111 "Бином"

Pridané: 14.12.2024 / 18:47

Tak sa mi podarilo zohnať túto cca 75kg ťažkú ozrutu...
Ide o VKV stanicu pracujúcu v pásme 20-52 MHz, s automatickým ladením antény, umožňuje plynulé ladenie a uloženie štyroch frekvencií do mechanickej pamäte.
ďalšie parametre:
druh prevádzky F3
počet kanálov 1281, s rozostupom kanálu 25kHz
výkon 70W
citlivosť 1,5 µV
dosah cca 60-70km a viac (podľa druhu antény)
Odber rdst pri príjme je 7A, pri vysielaní až 20A
R-111 obsahuje ochranu vstupu antény (signalizuje silný vysielač v okolí), umožňuje tzv služobný príjem (znížený odber, nieje možné vysielanie), prepínanie výkonu na 1%, 20% a 100%. Je možné ju ovládať aj pomocou poľného telefónu, použiť aj ako retranslačný bod v automatickom, alebo ručnom režime. Umožňuje pripojenie utajovača.

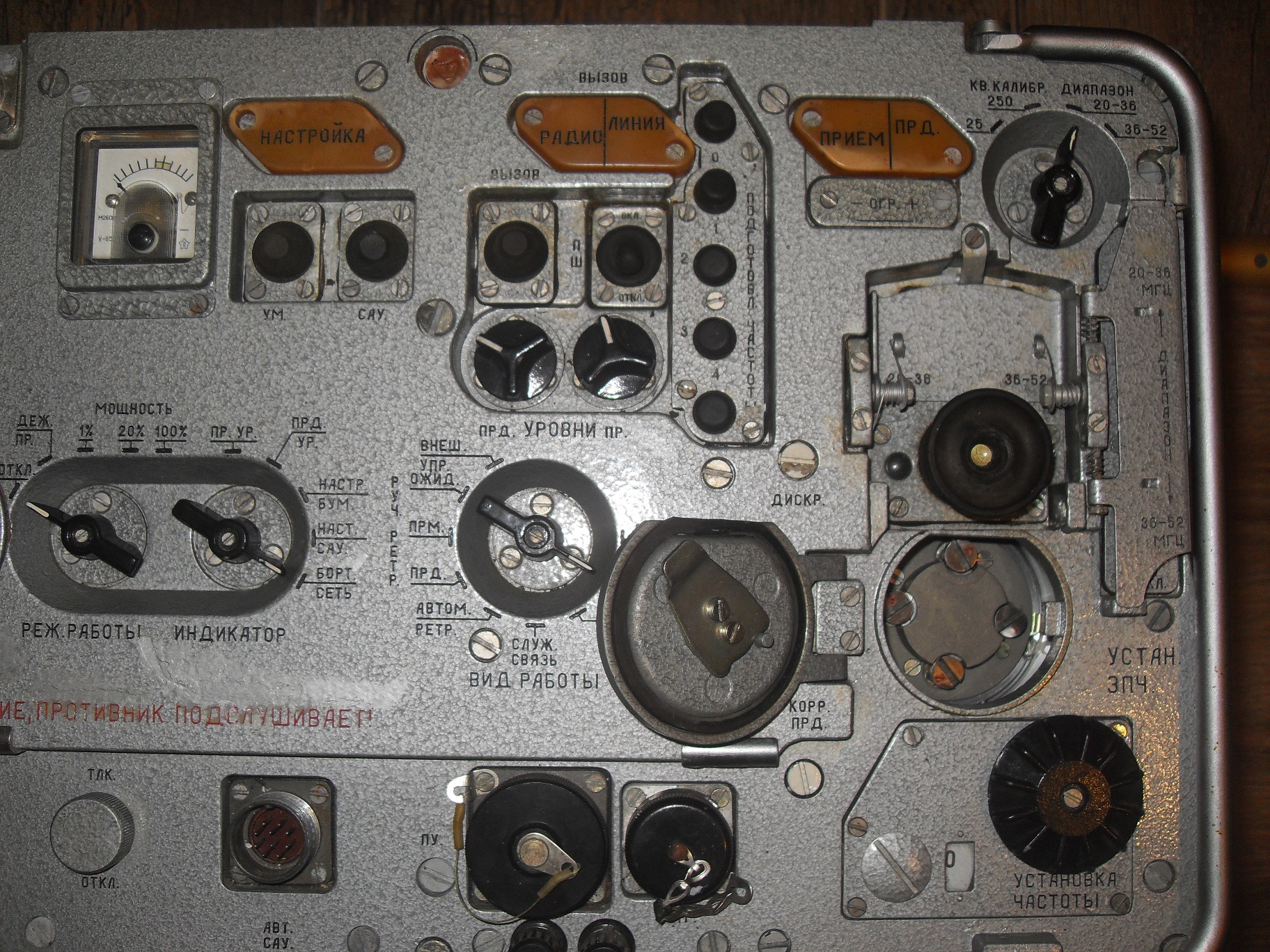

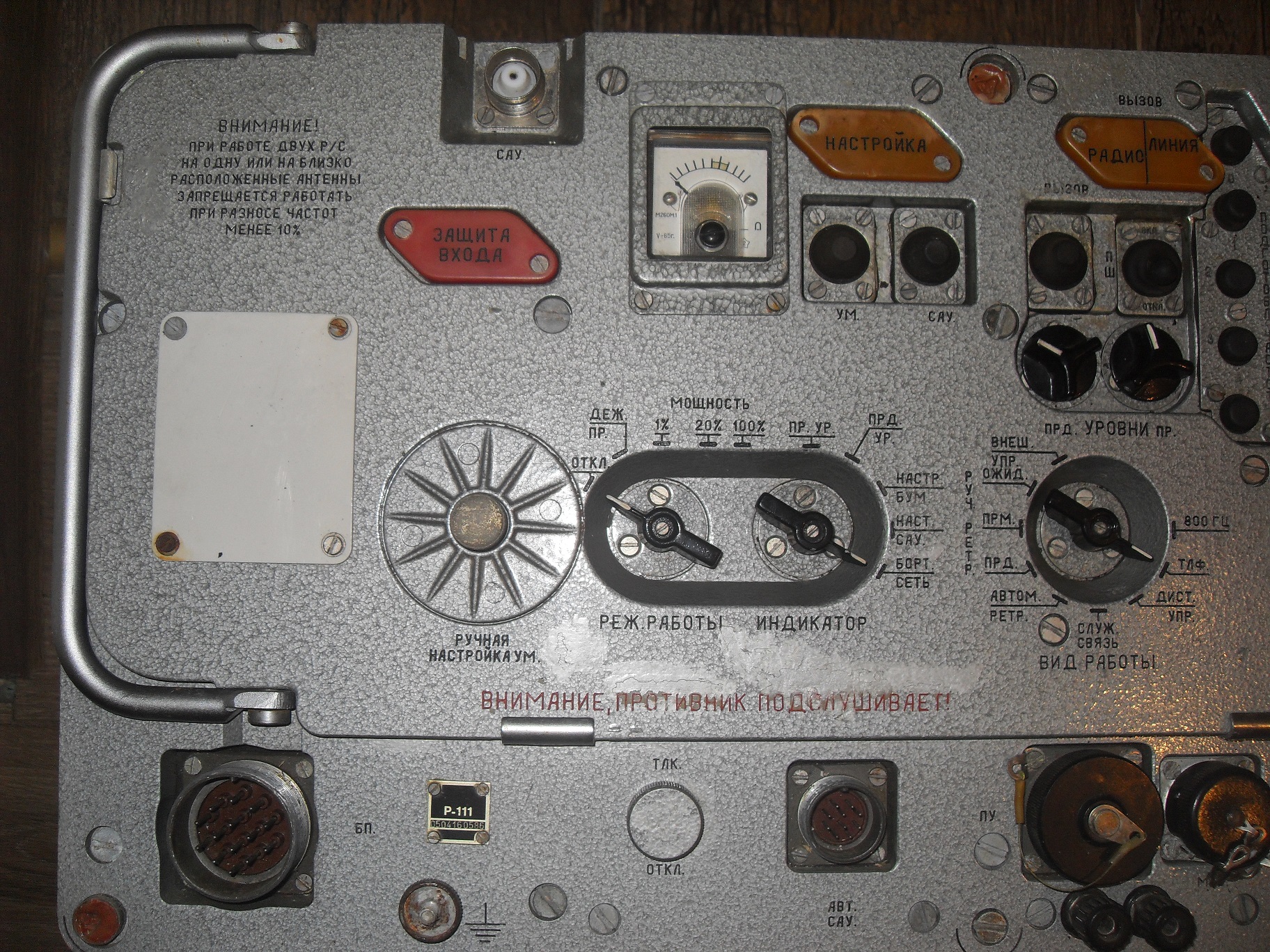

Popis predného panelu zľava doprava, zhora dole:

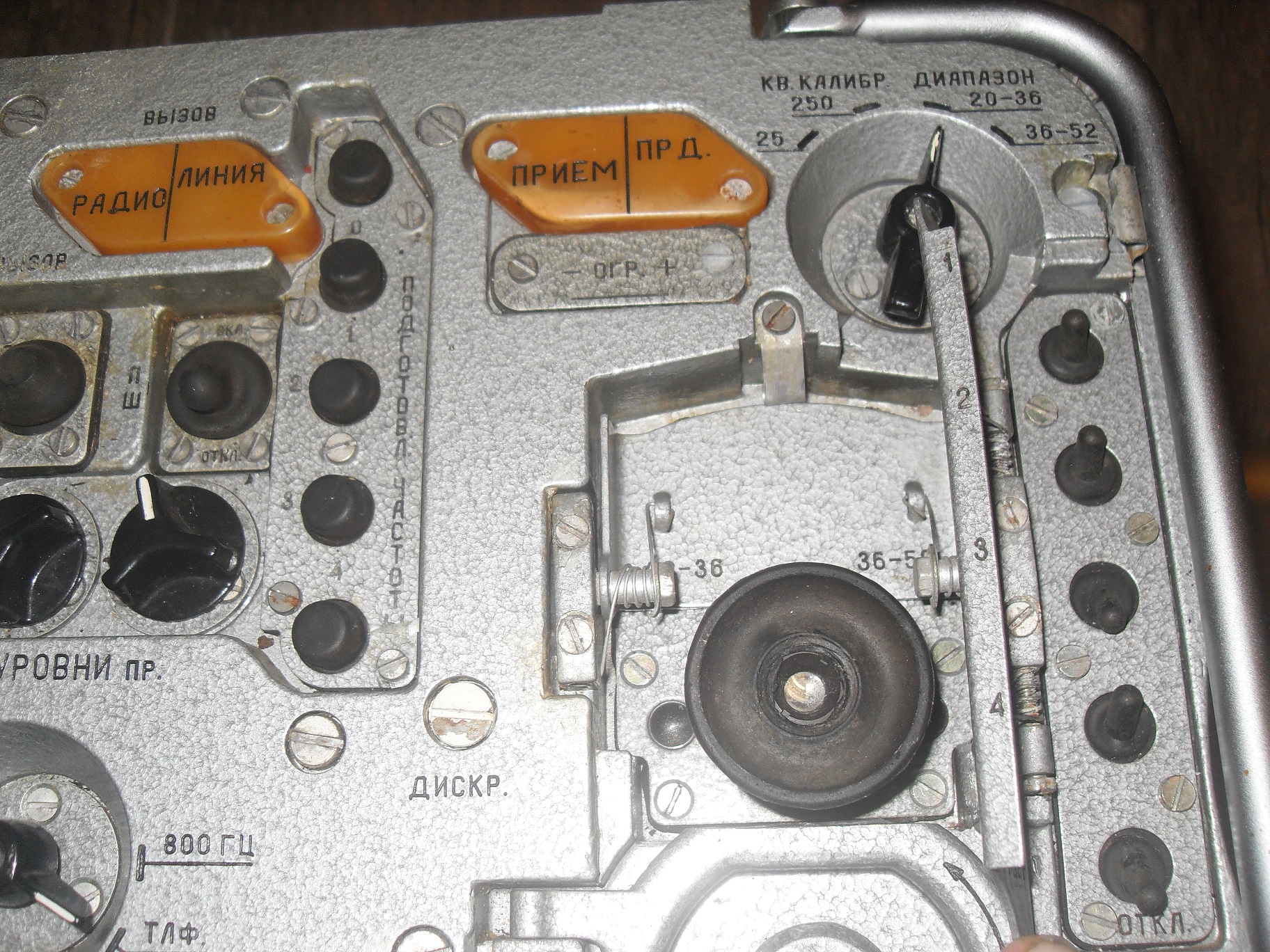

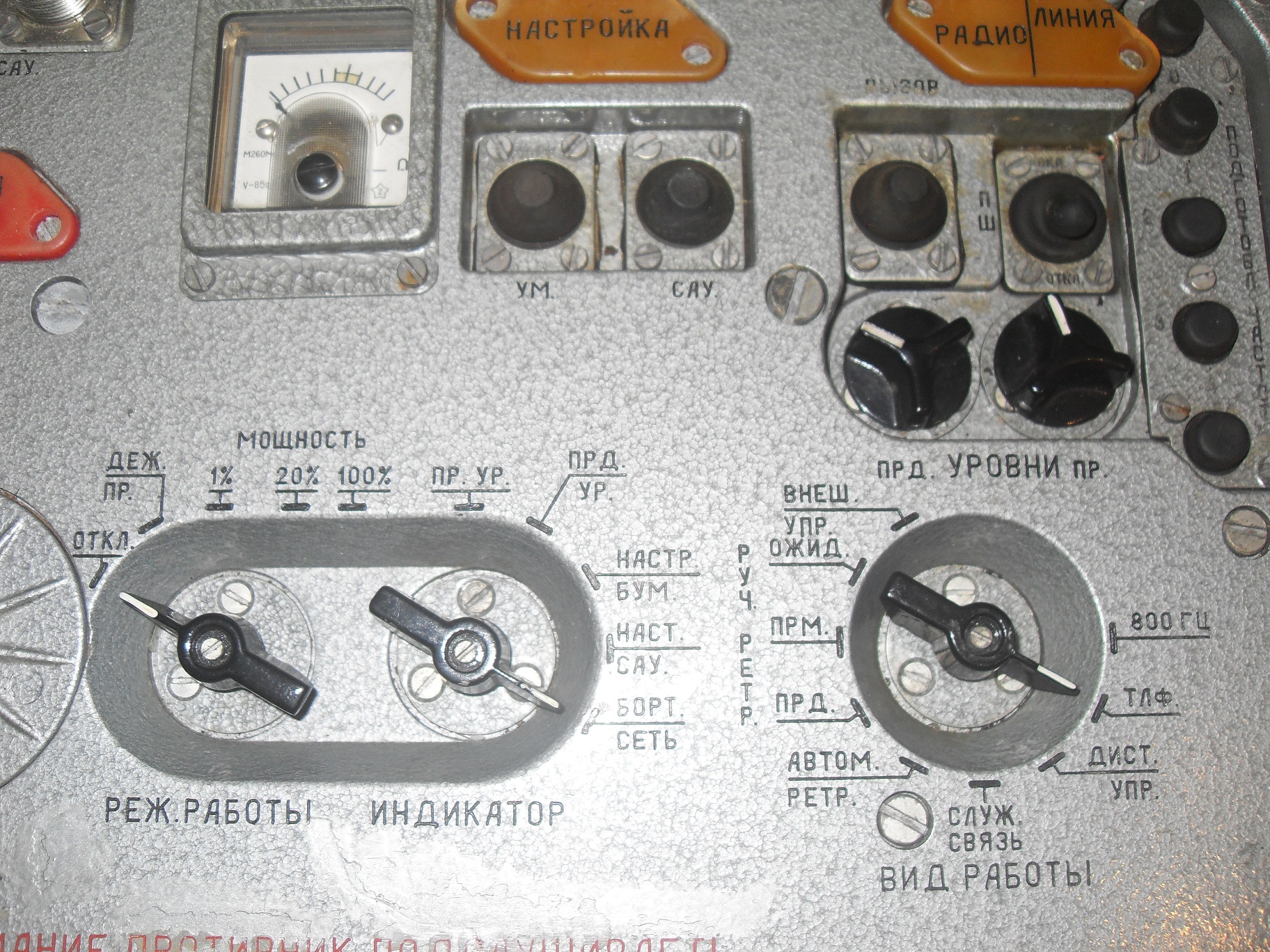

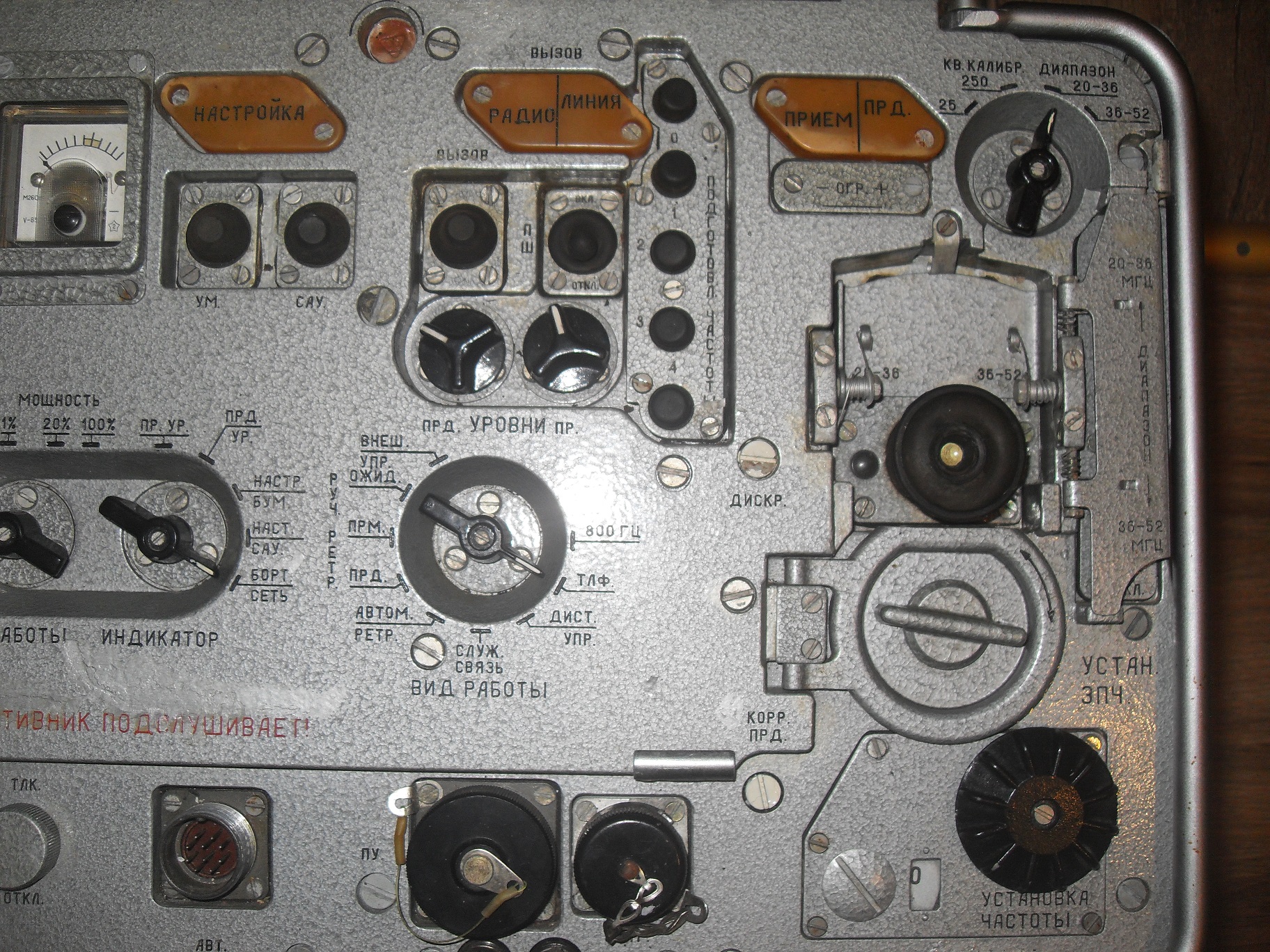

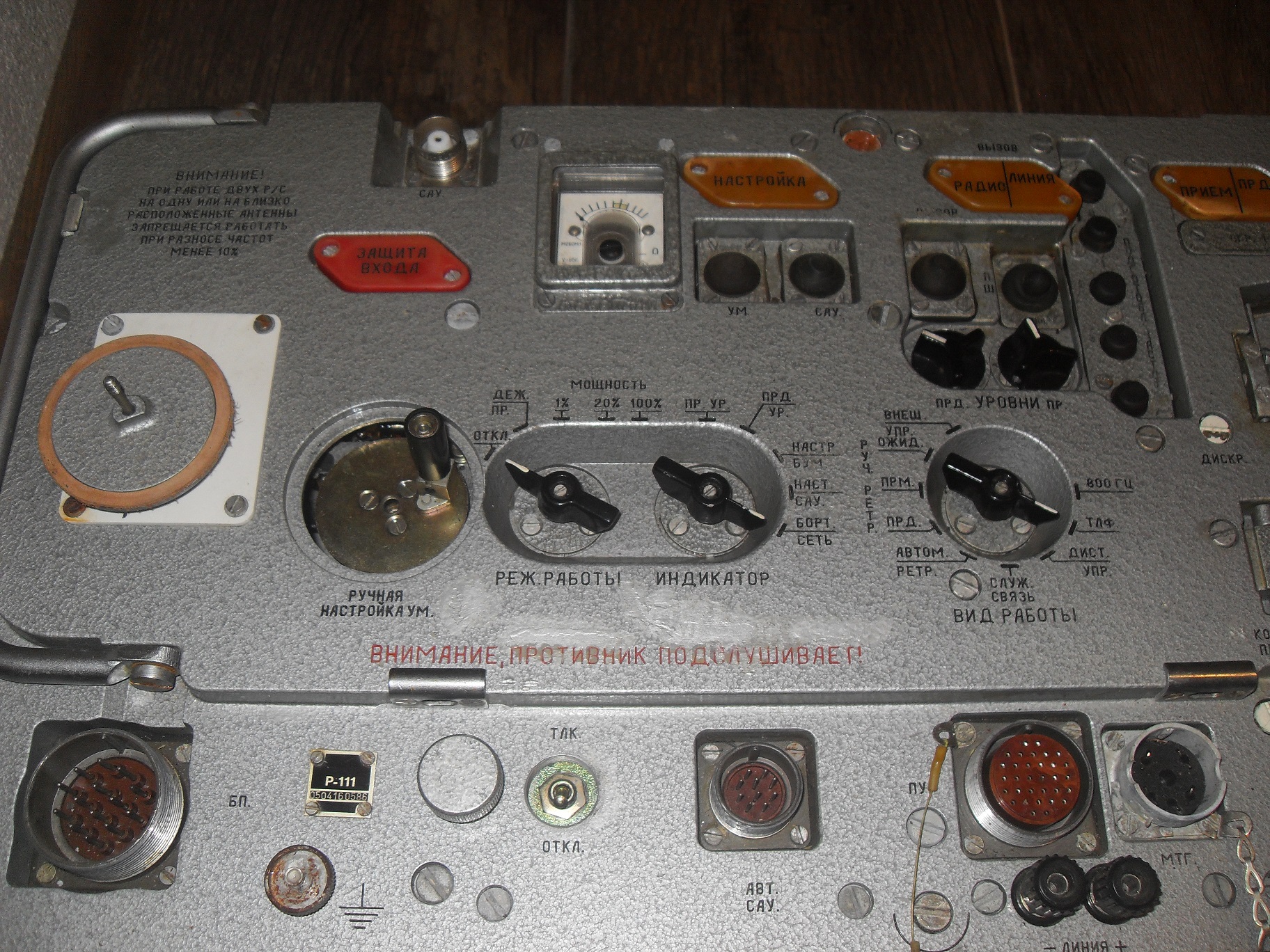

v hornej časti anténny výstup, krytka s korbičkou na núdzové nastavenie anténneho dielu,dole napájací konektor. Indikátor, prepínače režimu práce a nastavenie indikátora (zobrazenie úrovne príjmu, úrovne nosnej pri vysielaní, nastavenie antény, napájacieho napätia), pod krytkou vypínač pre použitie s utajovačom, konektor pre anténny diel. Hore tlačidlá na spustenie automatiky ladenia, vedľa tlačidlo výzvy, umlčovač šumu, nastavenie úrovne nosnej a príjmu. Prepínač použitia rdst (retranslácia, diaľkové ovládanie atď.) Konektor na pripojenie iného anténneho dielu a meracích prvkov, pre hovorovú súpravu a pripojenie linky. Hore tlačidlá uložných kanálov 1-4, 0 je pre výber plynulého ladenia. Hore v pravo prepínač kalibrácie a podrozsahu 20-36, 36-52 MHz, pod krytkou okulár stupnice, vedľa prepínače podrozsahov uložených kanálov a podsvetlenia stupnice. Pod okrúhlou výklopnou krytkou sú nastavovacie prvky pamäte, pod ňou točítko ladenia.
Systém mechanických pamätí a celkovo jedna časť rdst je prevzatá z R-107.

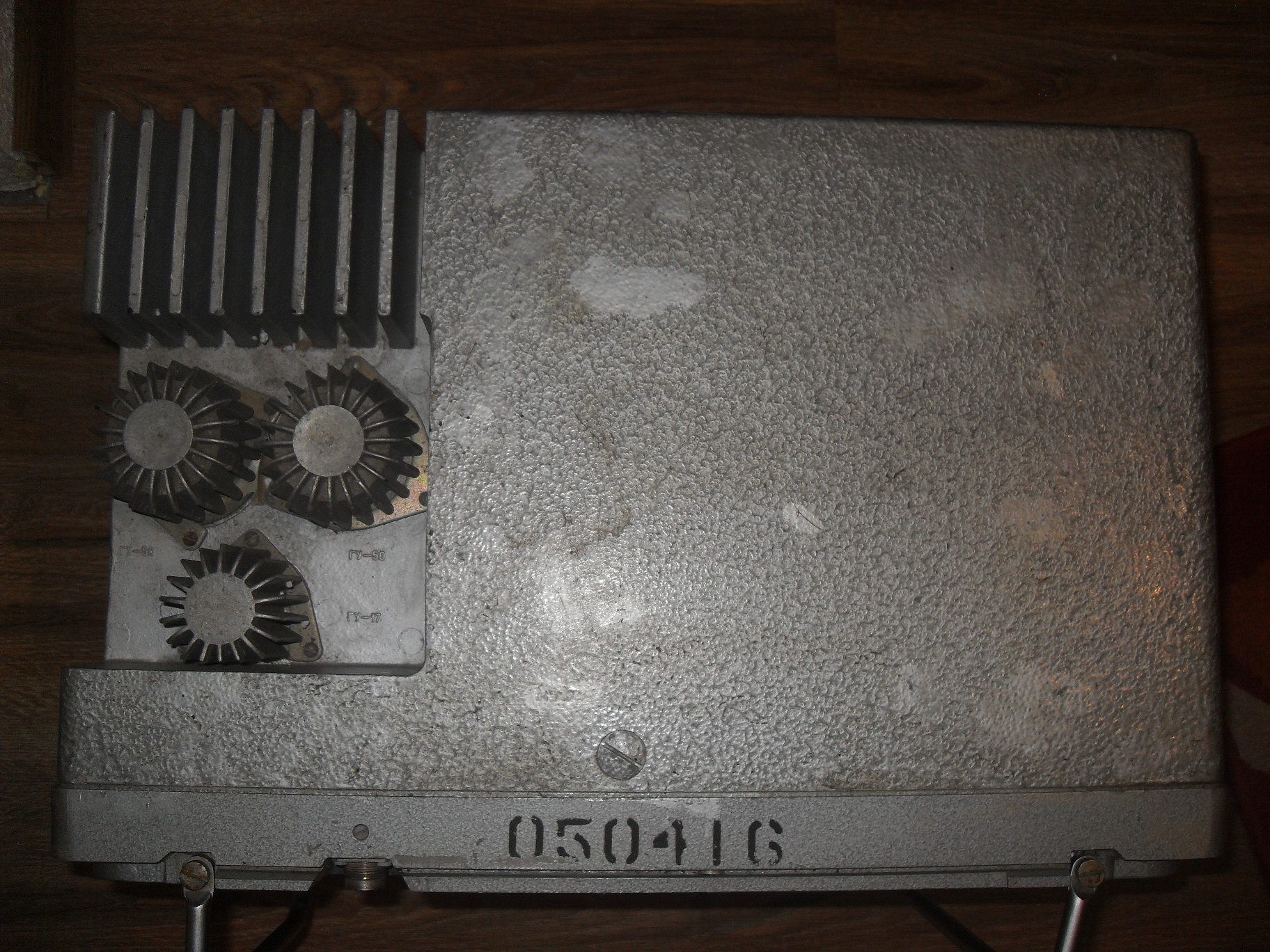

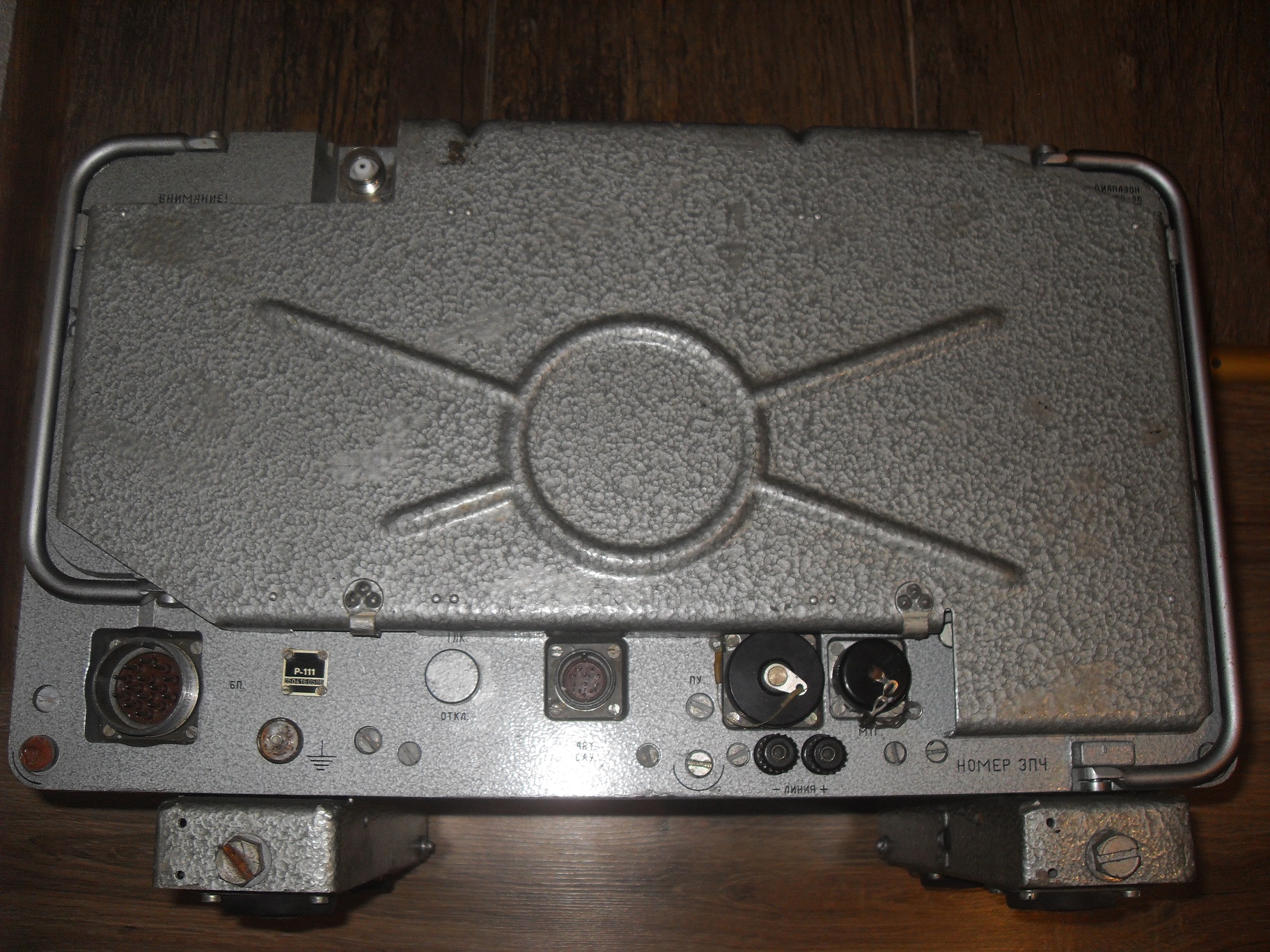

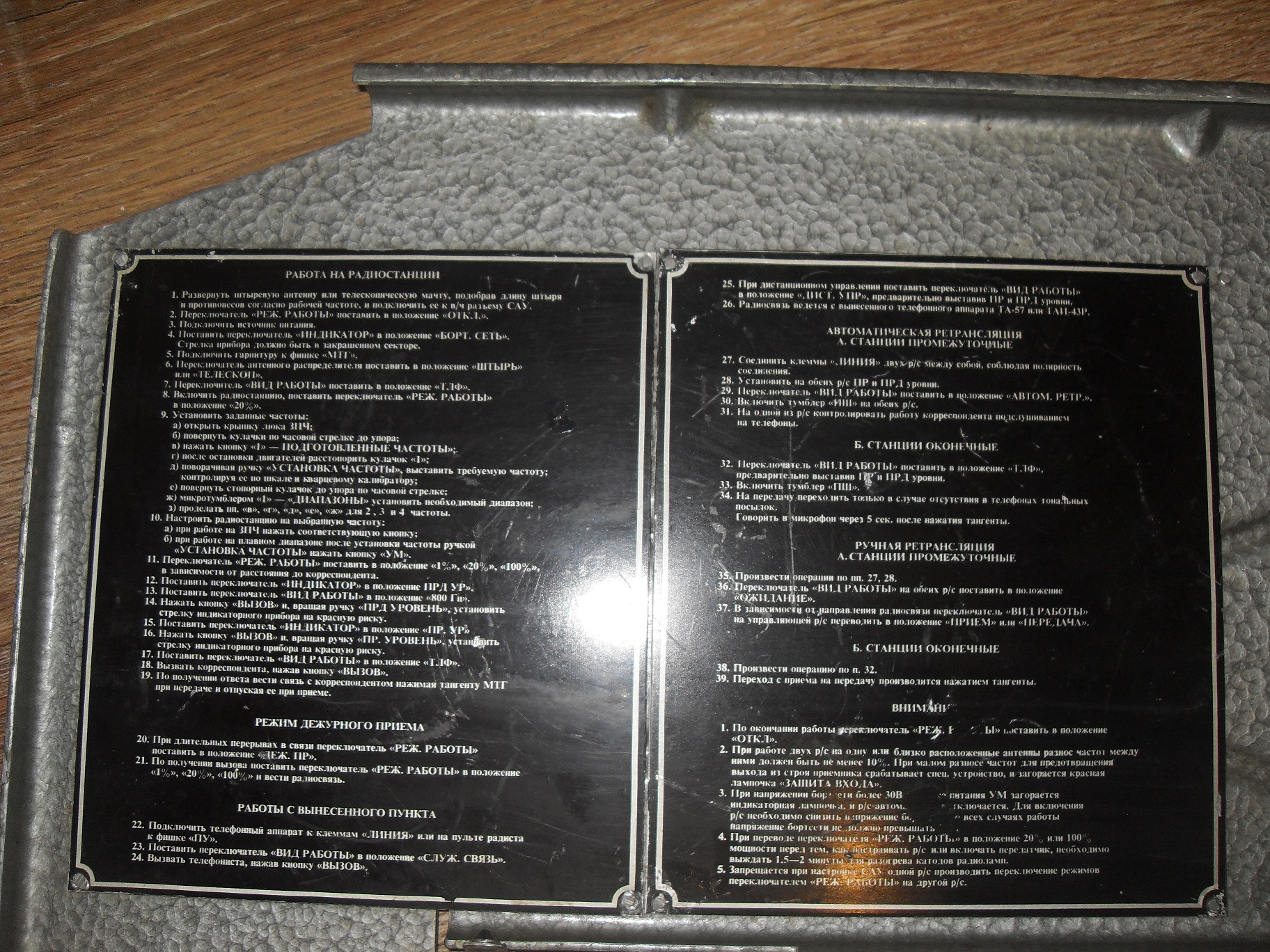

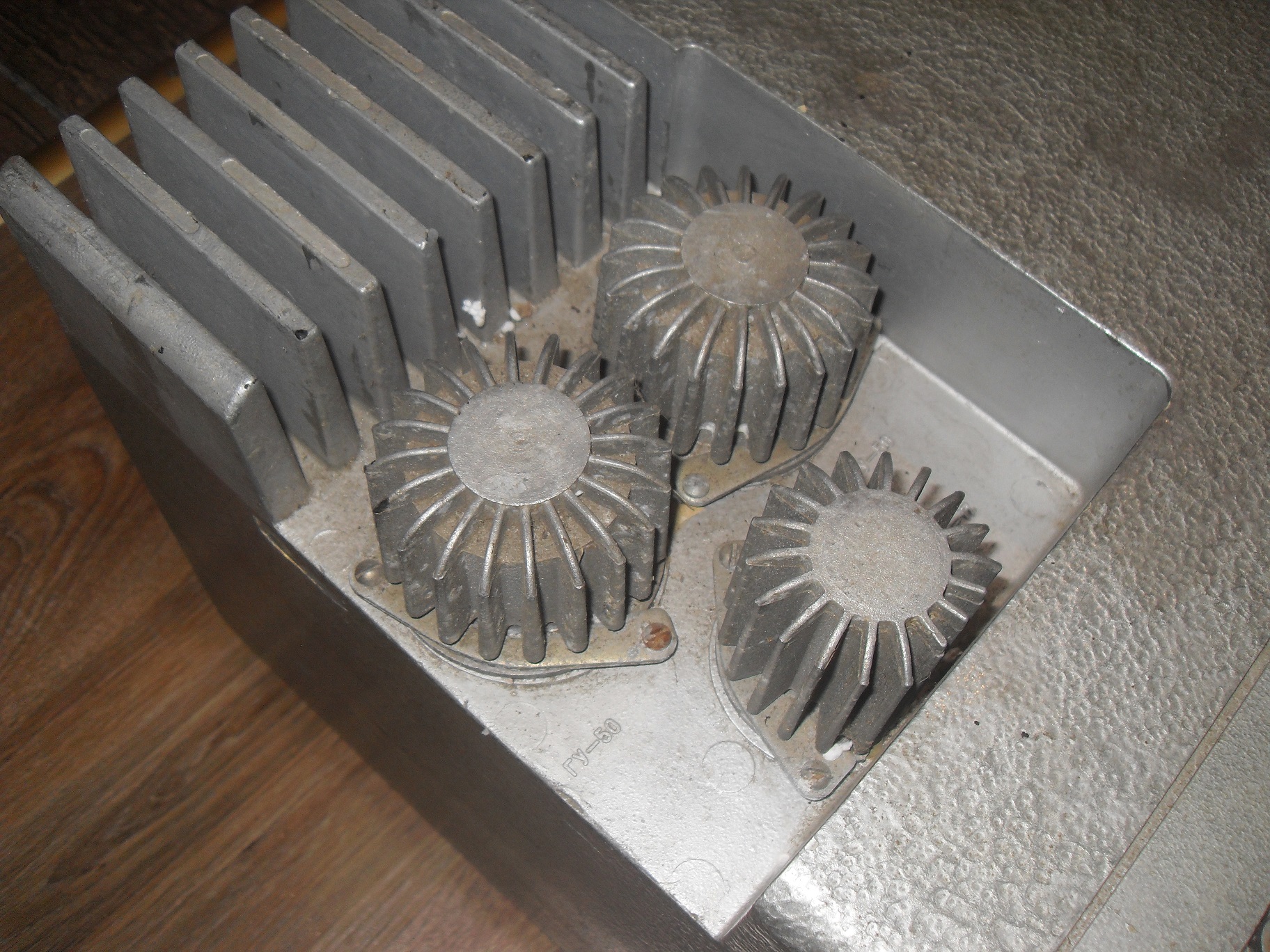

V hornej zadnej časti sa nachádzajú masívne chladiče pre elektrónku GU-17 a 2xGU50. Dole dve lyžiny so silentblokmi na upevnenie do techniky. Čelný panel je možné zakryť krytom so stručným návodom. Nakoľko nemám k dispozícii dostatočne výkonný zdroj, ešte som ju neskúšal, ale mala by byť funkčná.

Fotogaléria (11)
