Anténny diel s označením RM31-3 slúži k manuálnemu nastaveniu antény pre rádiostanicu RM31. V originálnej dokumentácii k RM31 sa označuje ako "anténny okruh". Používal sa pre vyladenie tyčovej (zväzkovej) antény (či už na vozidle, alebo na prepravnom boxe), tyčovej s kapacitným klobúkom na stožiari, alebo na dipólovú drôtovú anténu.

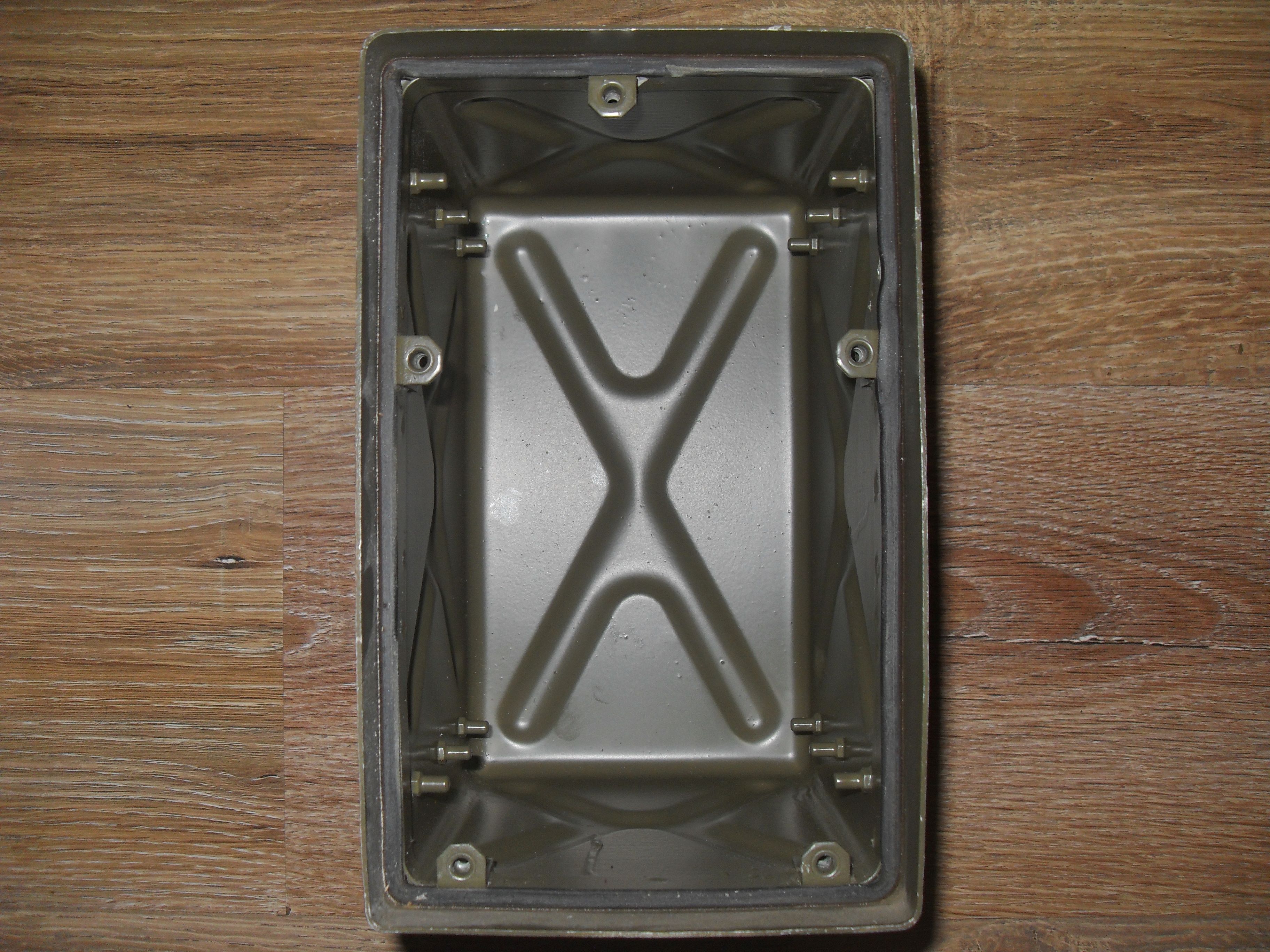

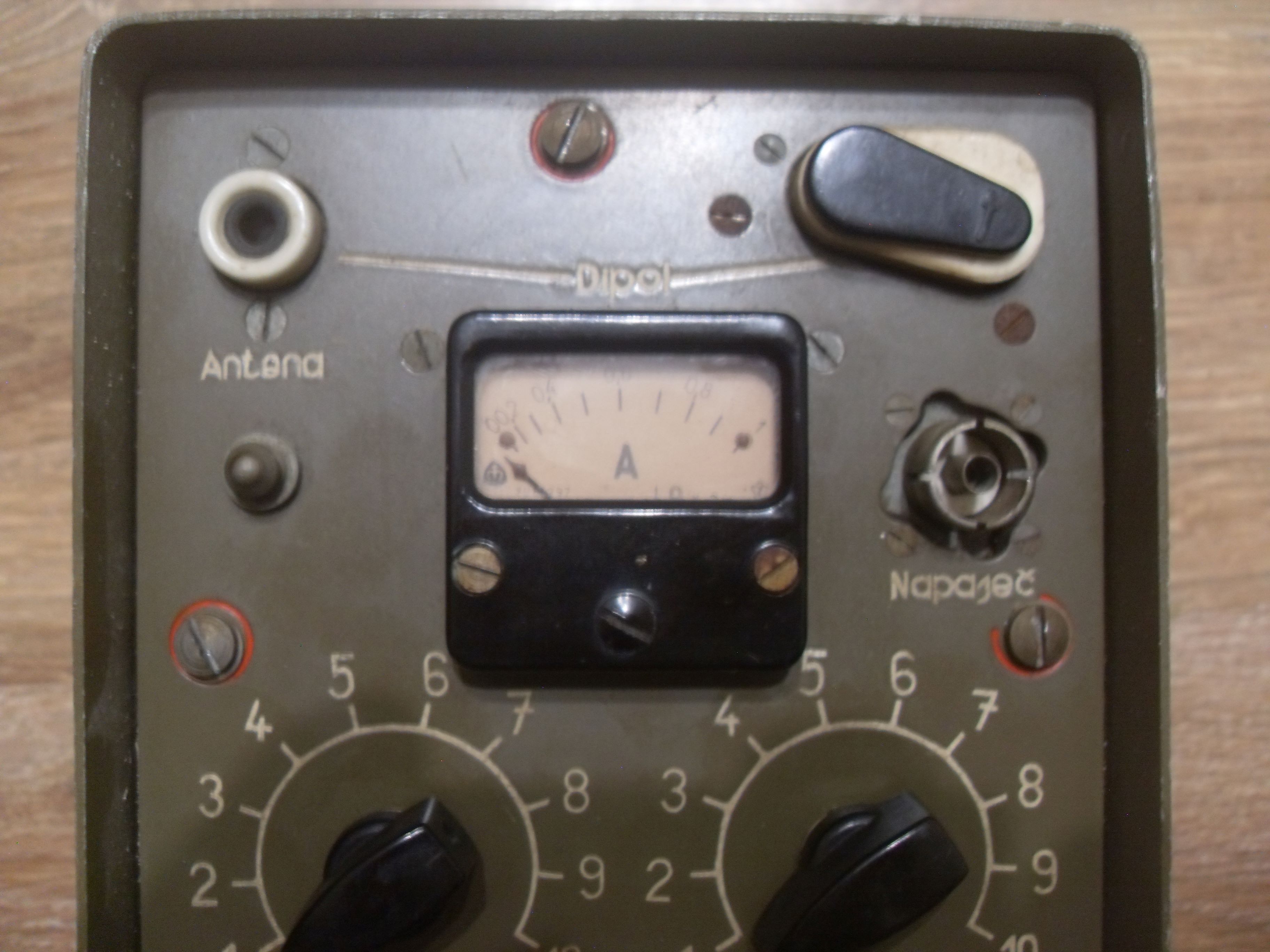

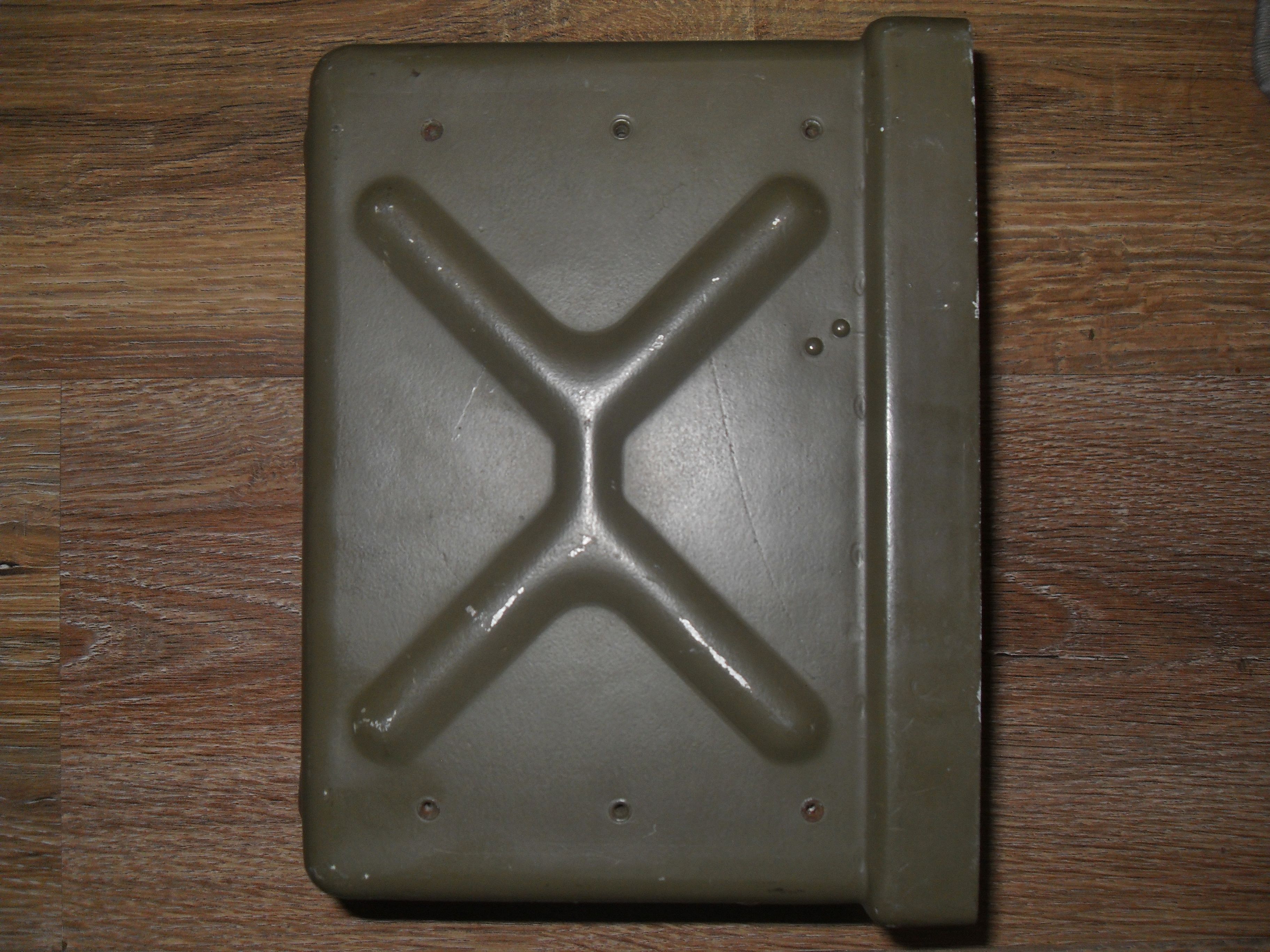

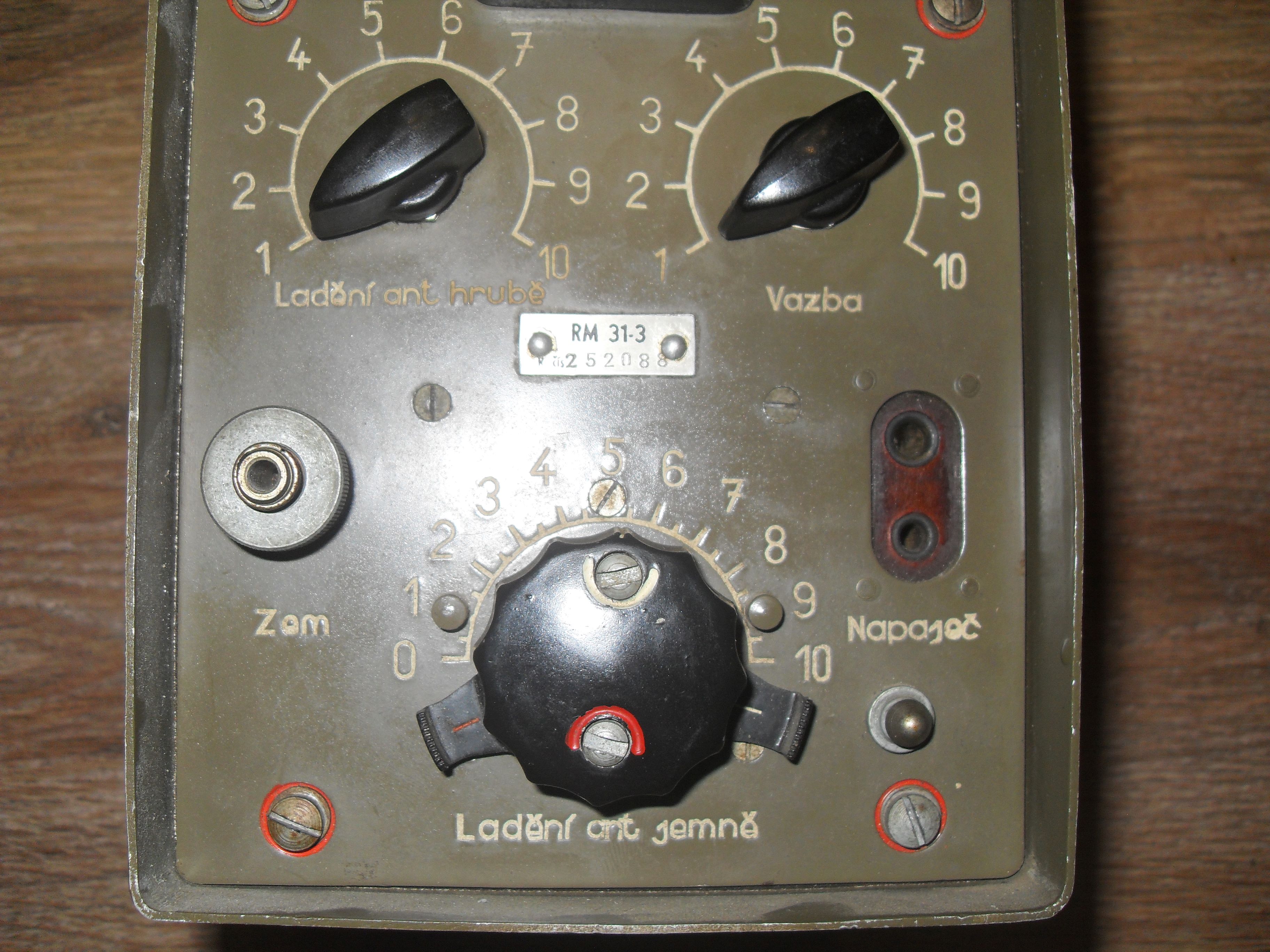

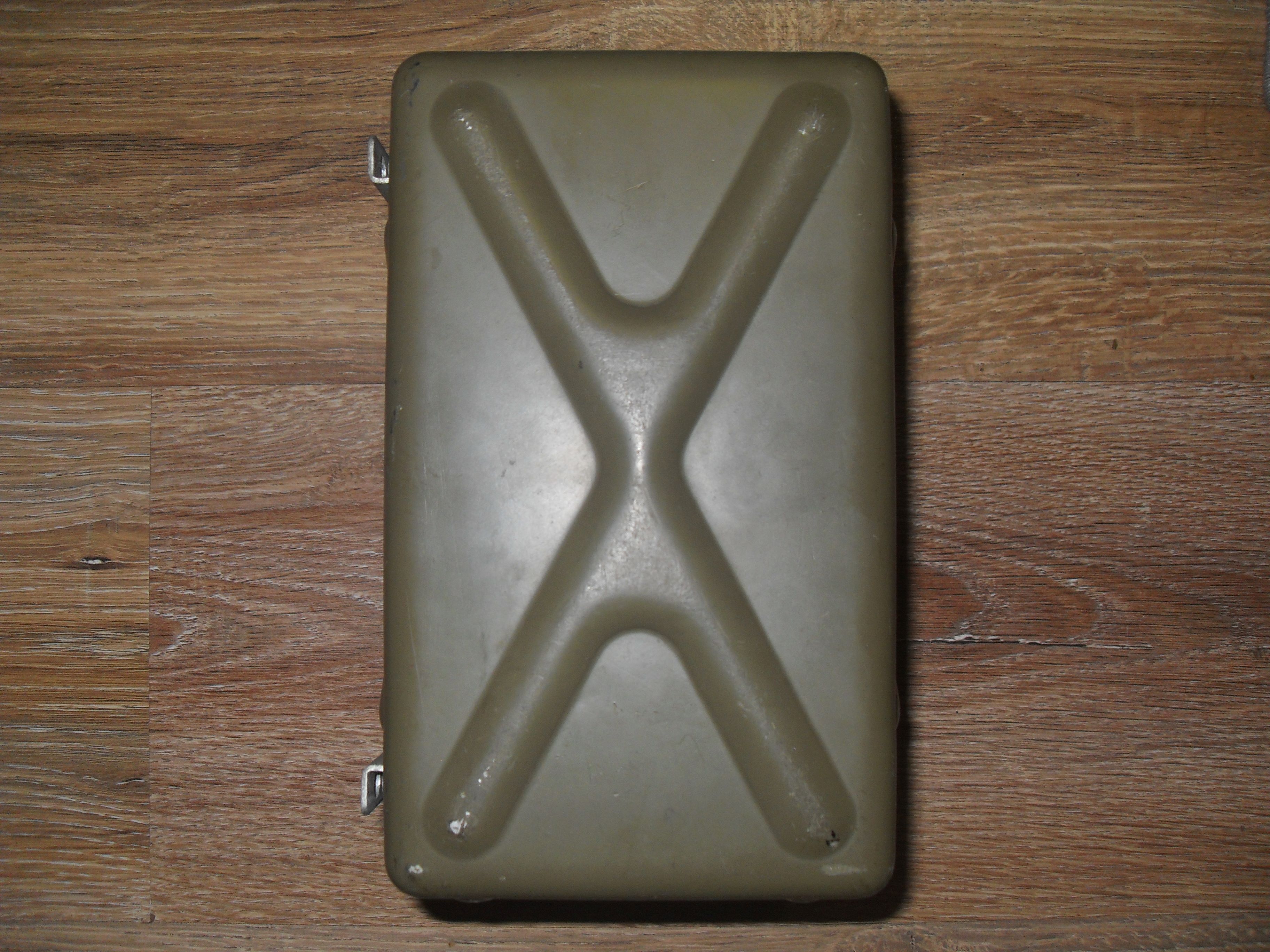

Celý prístroj je umiestnený do plechovej skrinky, ktorá má na pravej strane dve násuvné lišty- pomocou nich sa nasadzuje na telo rádiostanice. So samotnou RM31 sa prepája vždy iba jedným káblom- a to anténnym, zapojeným do konektoru "Napáječ" buď symetrickým vedľa ručičkového indikátora, alebo nesymetrickým, vedľa točítka jemného ladenia antény. Skrinka má ešte na prednom paneli ukostrovaciu skrutku, prepínač väzby a prepínač hrubého nastavenia antény. Jemné ladenie antény je možné zaaretovať pre dve rozdielne polohy (frekvencie) pomocou dvoch páčok a skrutkovača. Iné ovládacie prvky zariadenie nemá.

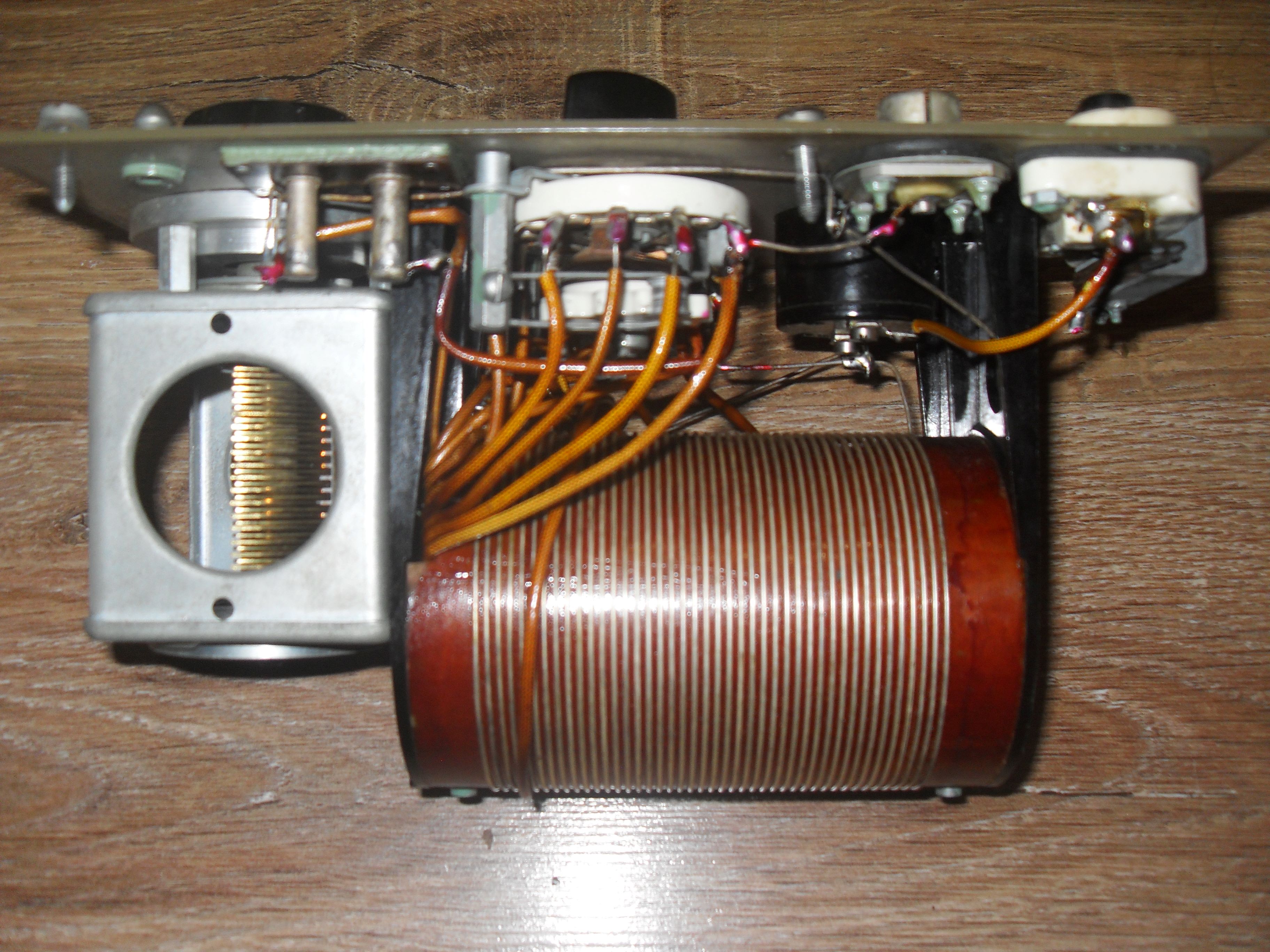

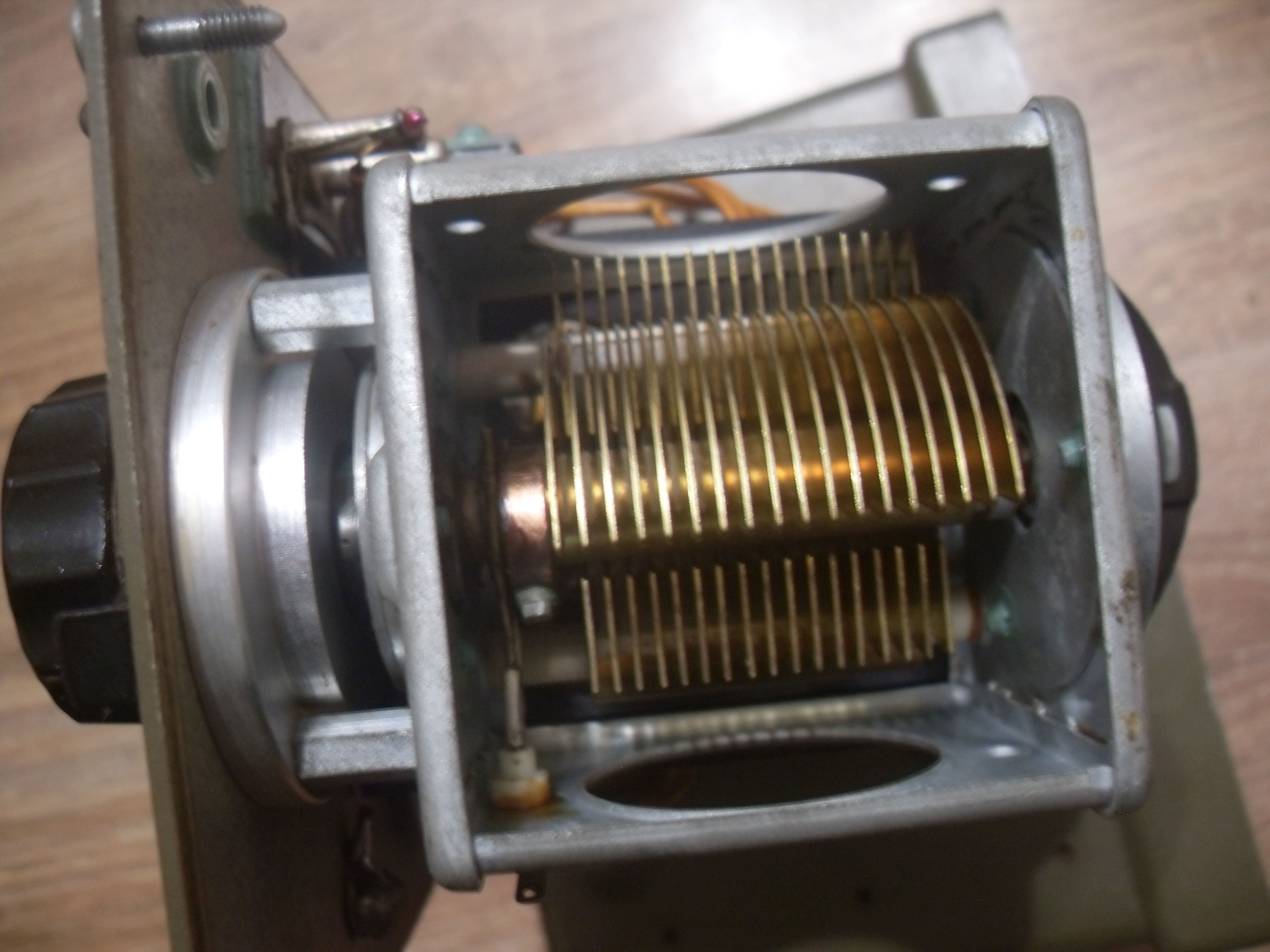

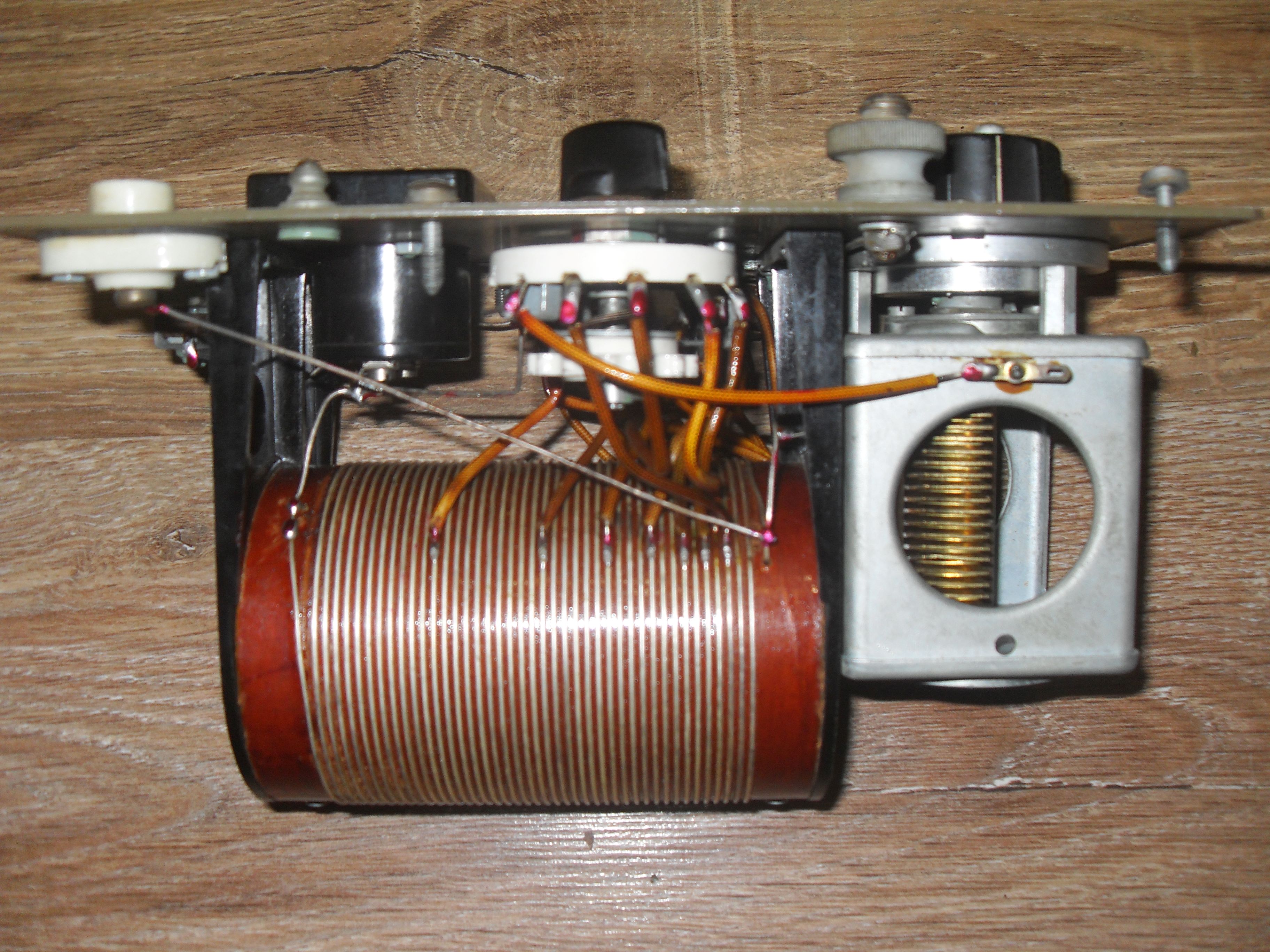

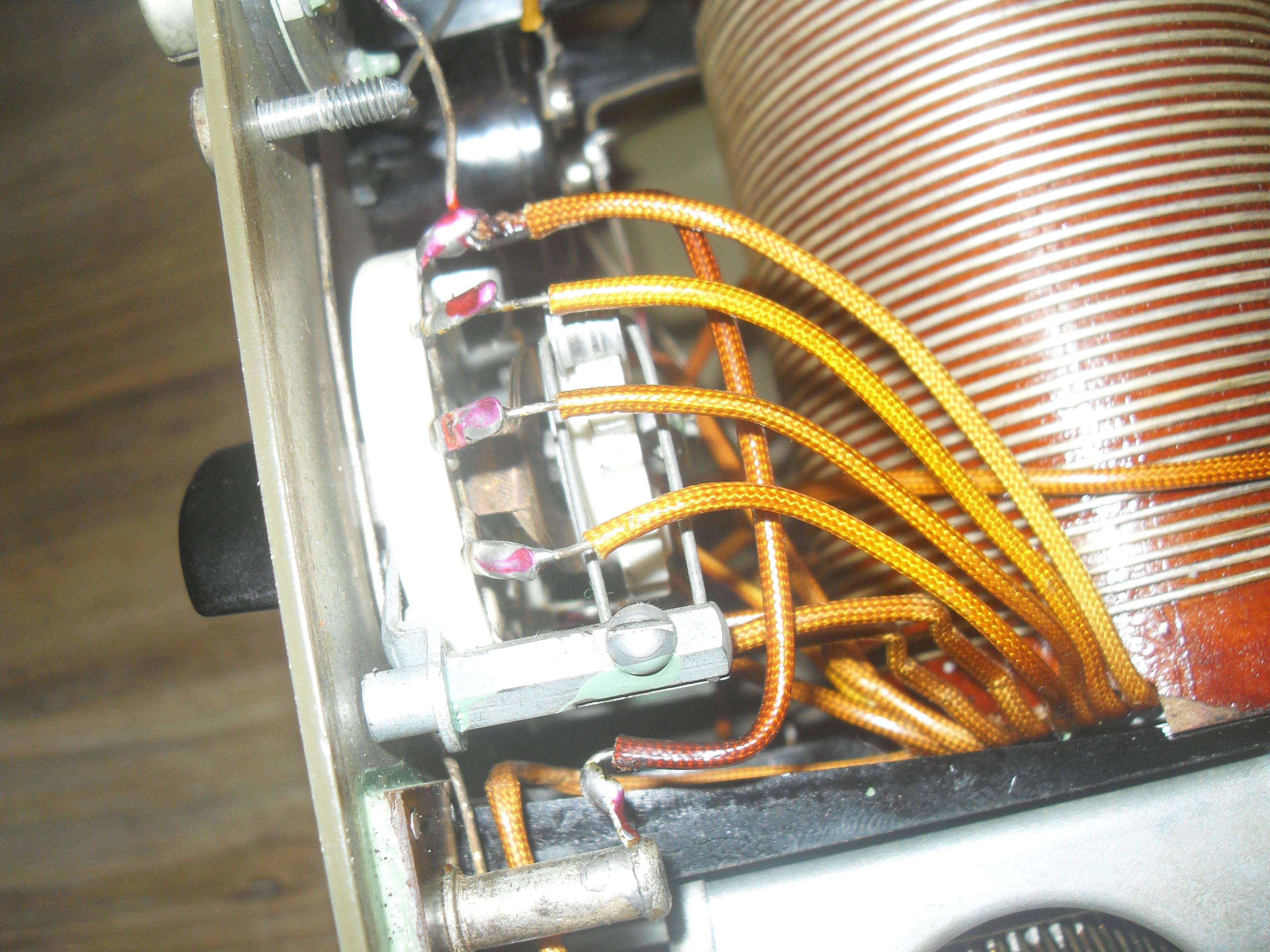

Vovnútri sa nachádza masívna vzduchová cievka (indukčnosť) z postriebreného drôtu s odbočkami na hrubé nastavenie antény, vovnútri ktorej je ďalšia cievka s odbočkami pre nastavenie väzby antény. Jemné ladenie antény zabezpečuje veľký vzduchový kondenzátor.
Vyladenie antény bolo indikované na ručičkovom prístroji s tzv. termokrížom (znalci vedia o čo ide). Ladenie sa vykonávalo hrubým nastavením antény a väzby podľa tabuliek pre jednotlivý typ antény a vysielaciu frekvenciu, následne sa na rádiostanici zakľúčovala už nastavená frekvencia a pomocou točítka jemného nastavenia sa prístroj naladil na najväčšiu výchylku ručičkového meracieho prístroja. Jednoduché, no účinné riešenie.

U tohto kusu ma teší pôvodný stav a kompletnosť, pretože v dobách minulých ich kopa skončila v rukách rádioamatérov rozobratá na súčiastky, alebo minimálne s prevŕtaným čelným panelom upravených pre použitie s inými rádiostanicami... Nevadí, súčiastky sa brali z toho, čo bolo k dispozícii.
Viac na fotografiách...
