Toto zariadenie vyrábala nemecká RFT v 80tych a 90tych rokoch. Používal sa v armáde, u nás najmä na výcvik budúcich telegrafistov.
Automatický vysielač telegrafných a diaľkopisných znakov MG80M slúži k:
-vedeniu rádiotelegrafnej prevádzky, pripojenie k rádiostanici (prijaté alebo aj odoslané telegrafné znaky dokáže uložiť do vlastnej pamäte a vytlačiť ich na tlačiarni)
-vedeniu daľekopisnej prevádzky, pripojenie po linke, alebo po rádiostanici, s pripojenou tlačiarňou, alebo ďalekopisom
-výcviku obslúh
Umožňuje pripojenie ďalekopisu, tlačiarne, slúchadiel, telegrafného kľúča a pre účely výcviku aj druhého prístroja MG80M.
Základné parametre:
rozmery 380x175x385mm
hmotnosť 9kg
rýchlosť vysielania znakov morze: nastaviteľná od 30 do 999 zn/min, a zvlášť nastaviteľné do 7000 pre rýchlovysielanie
rýchlosť príjmu znakov: do 450 zn/min
diaľkopisné znaky: MTA2 s rýchlosťou 45,50,100,200,300Bd
vlastná pamäť: max 6 správ s celkovou kapacitou 768znakov
ochrana proti rušeniu >F1+10dB
krytie IP33
napájanie: sieťový zdroj SV80

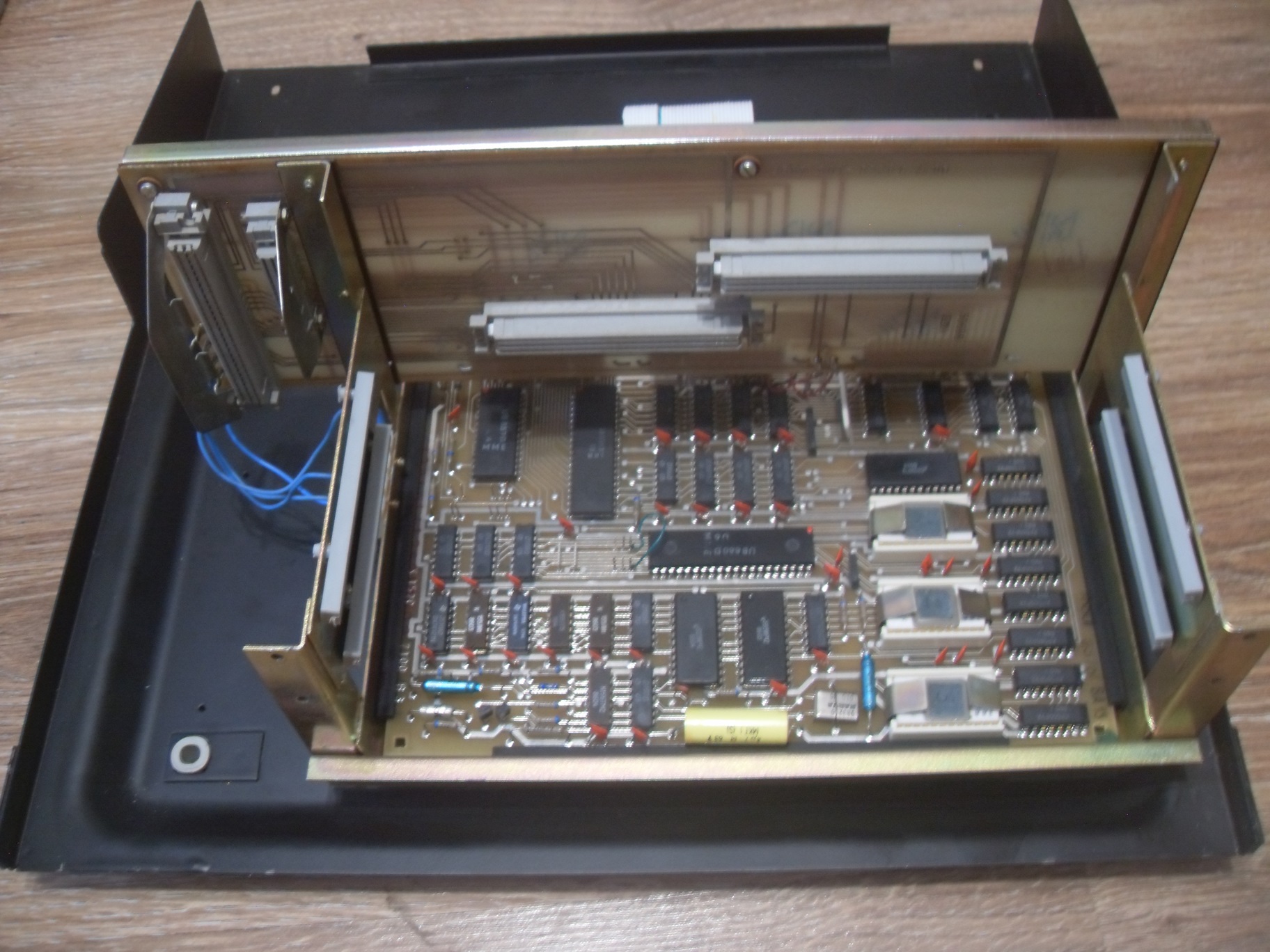

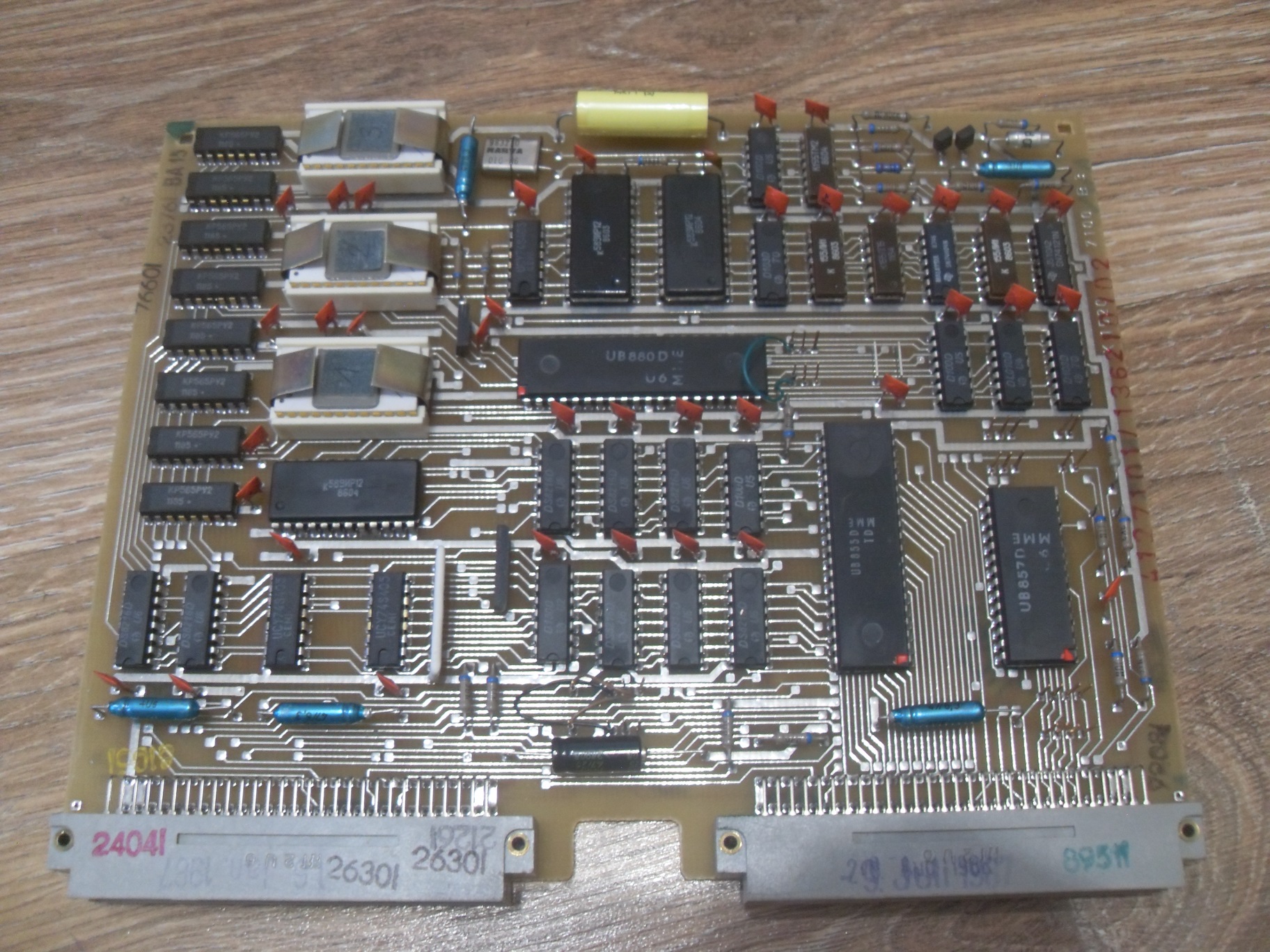

Prístroj je kompletne riadený mikropočítačom K2521, má vlastnú samokontrolu, a je vybavený aj ohrevom (nad 0°C)

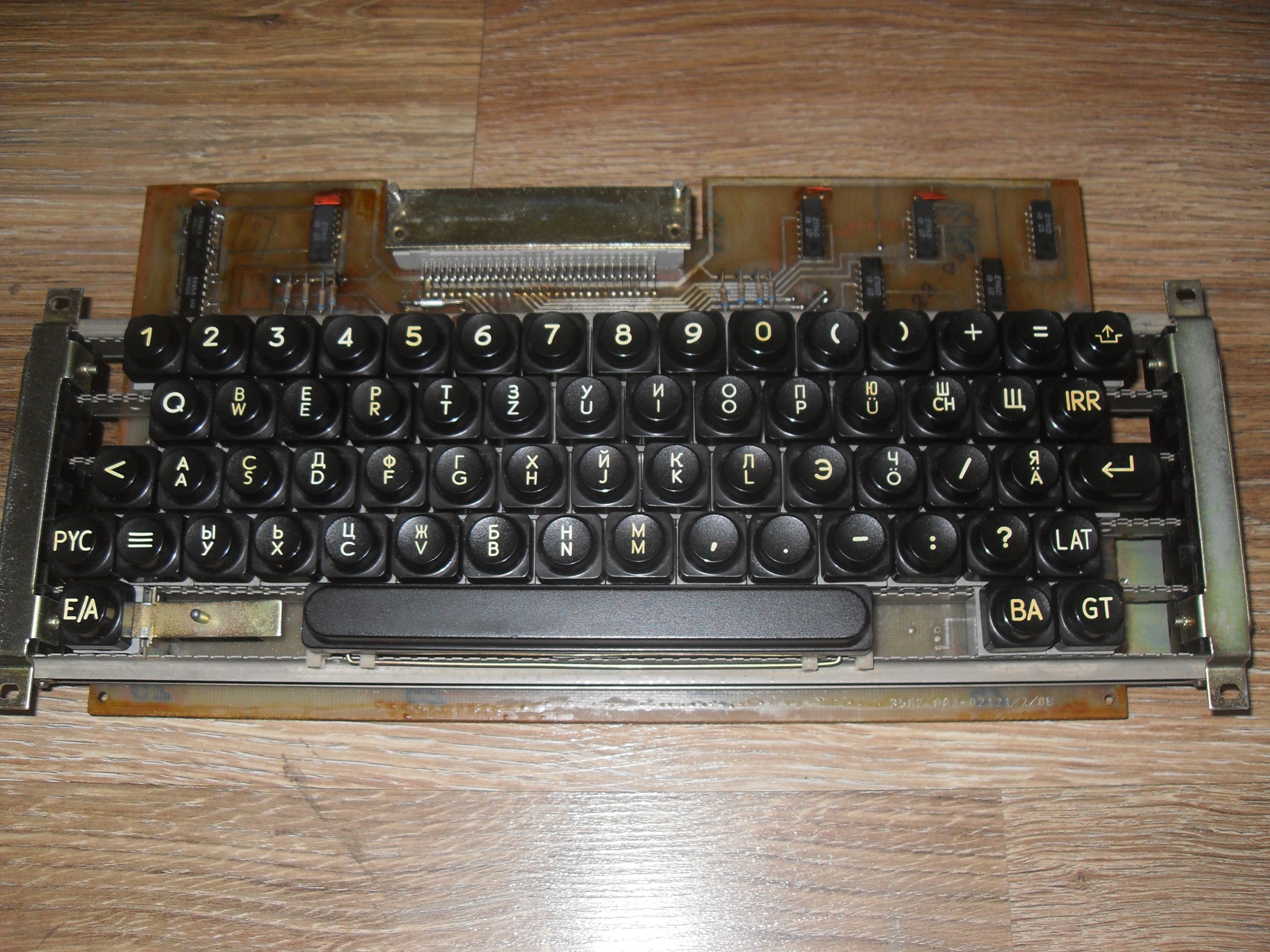

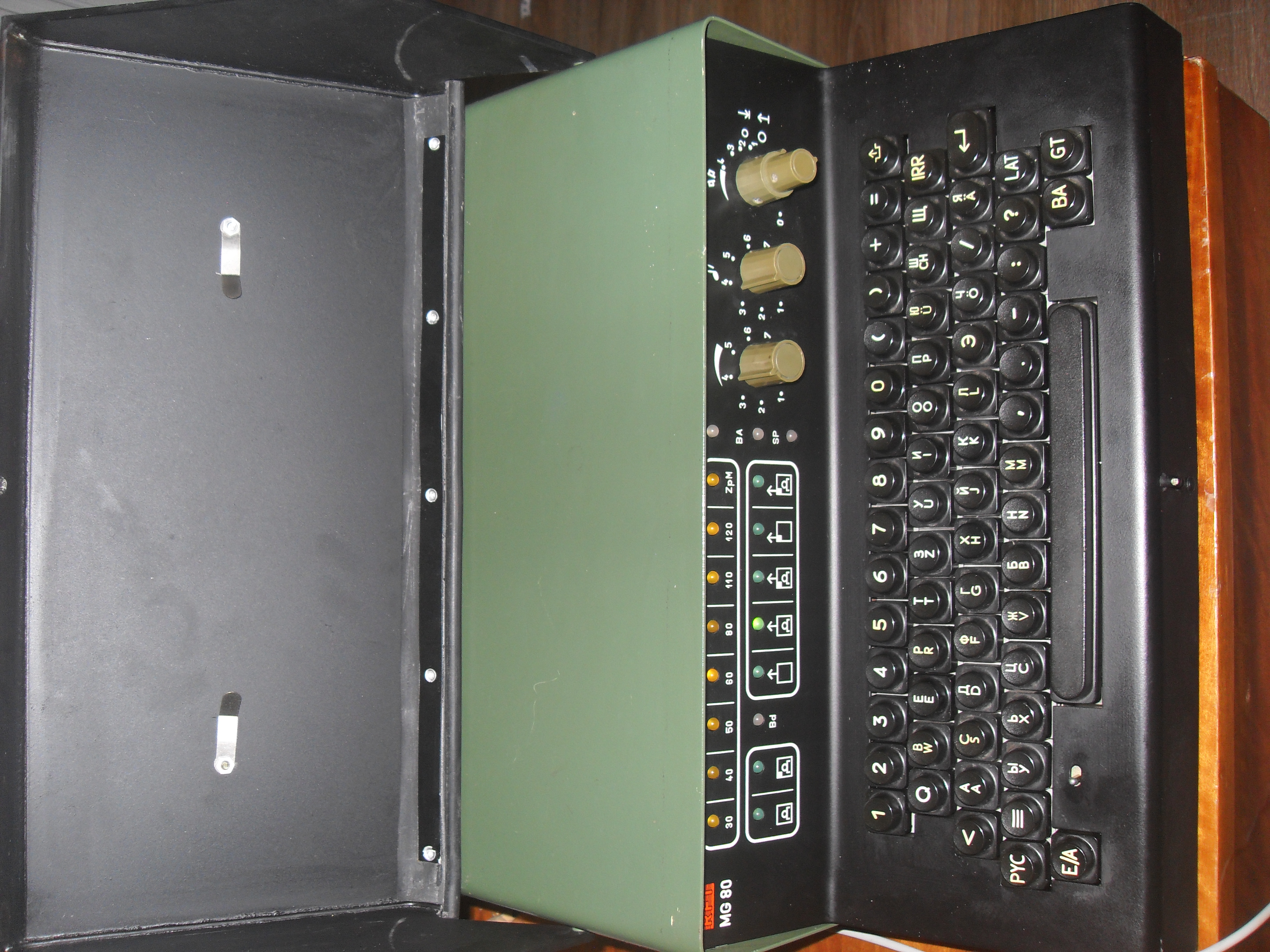

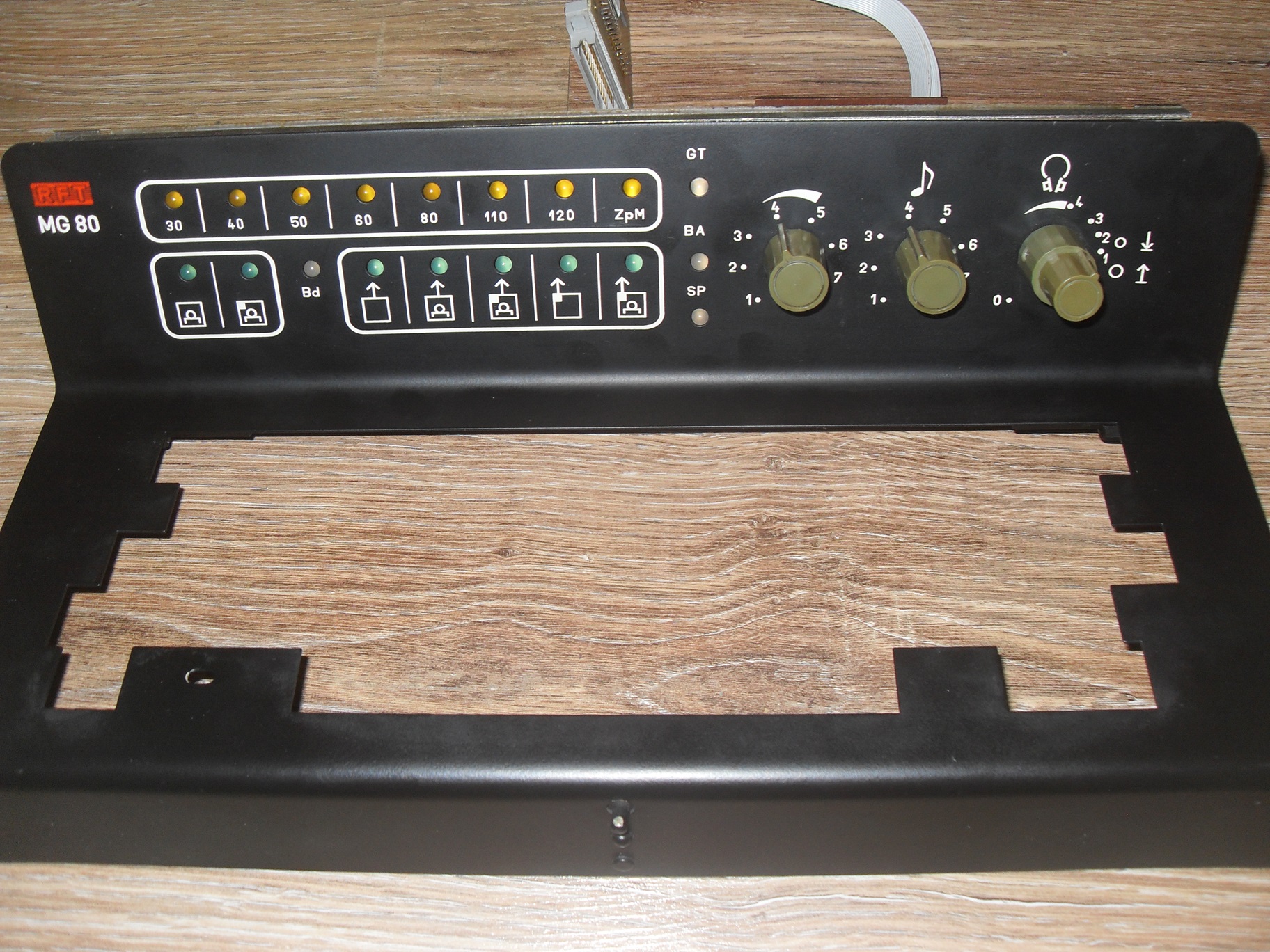

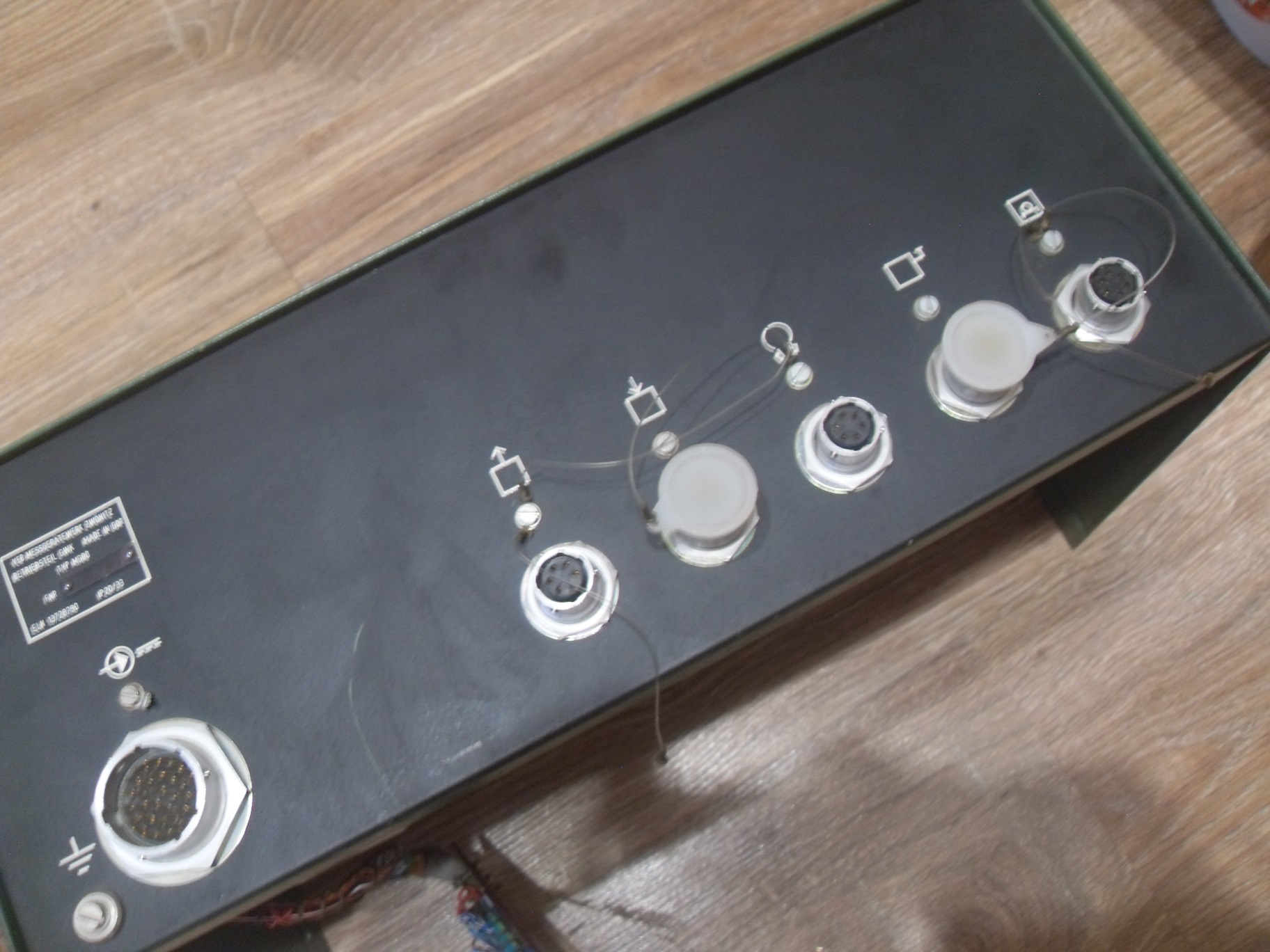

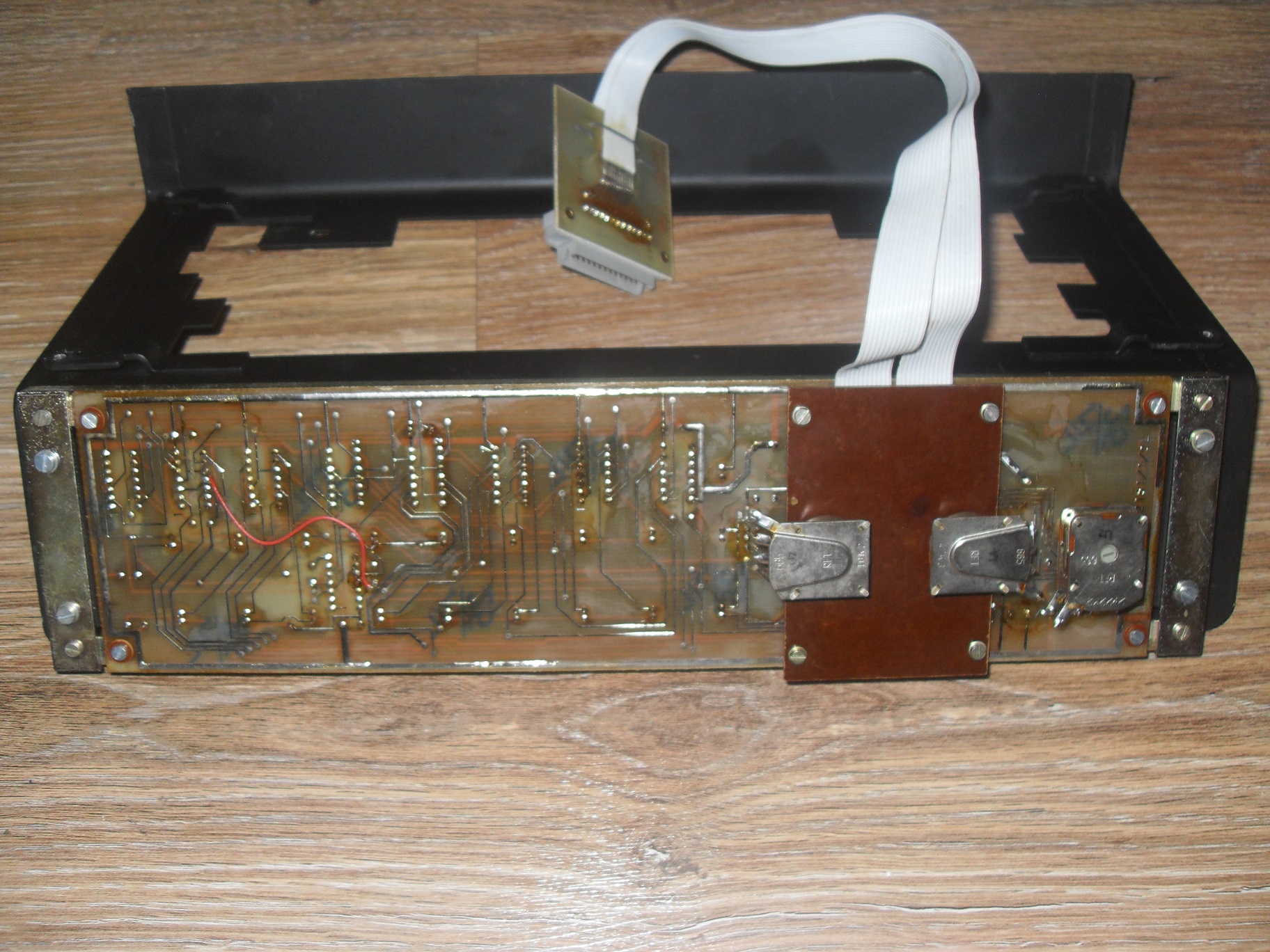

V prednej časti sa nachádza výklopný plastový kryt, pod ním je ovládací panel s kontrolkami režimu a rýchlosti, a poteciometre na nastavenie úrovne výstupných signálov. Nastavenie prístroja sa vykonáva klávesovými skratkami na klávesnici. Klávesnica je podobná ako na písacom stroji, s možnosťou nastavenia latinky, alebo azbuky. Pripojovacie konektory sú na zadnej strane, opatrené krytkami. Prístroj sa dá upevniť napevno na stôl, alebo do techniky, v spodnej časti sú dve upevňovacie prvky.
Pri výučbe morzeovky je možné meniť rýchlosť znakov, generovať náhodné texty, používať vopred zadané texty z pamäte, dokonca existuje aj možnosť text vytlačiť a porovnať s textom v pamäti. Opisovať všetky módy a režimy, ktoré prístroj má a dokáže by bolo dosť na dlho, samotný návod má niekoľko desiatok strán.

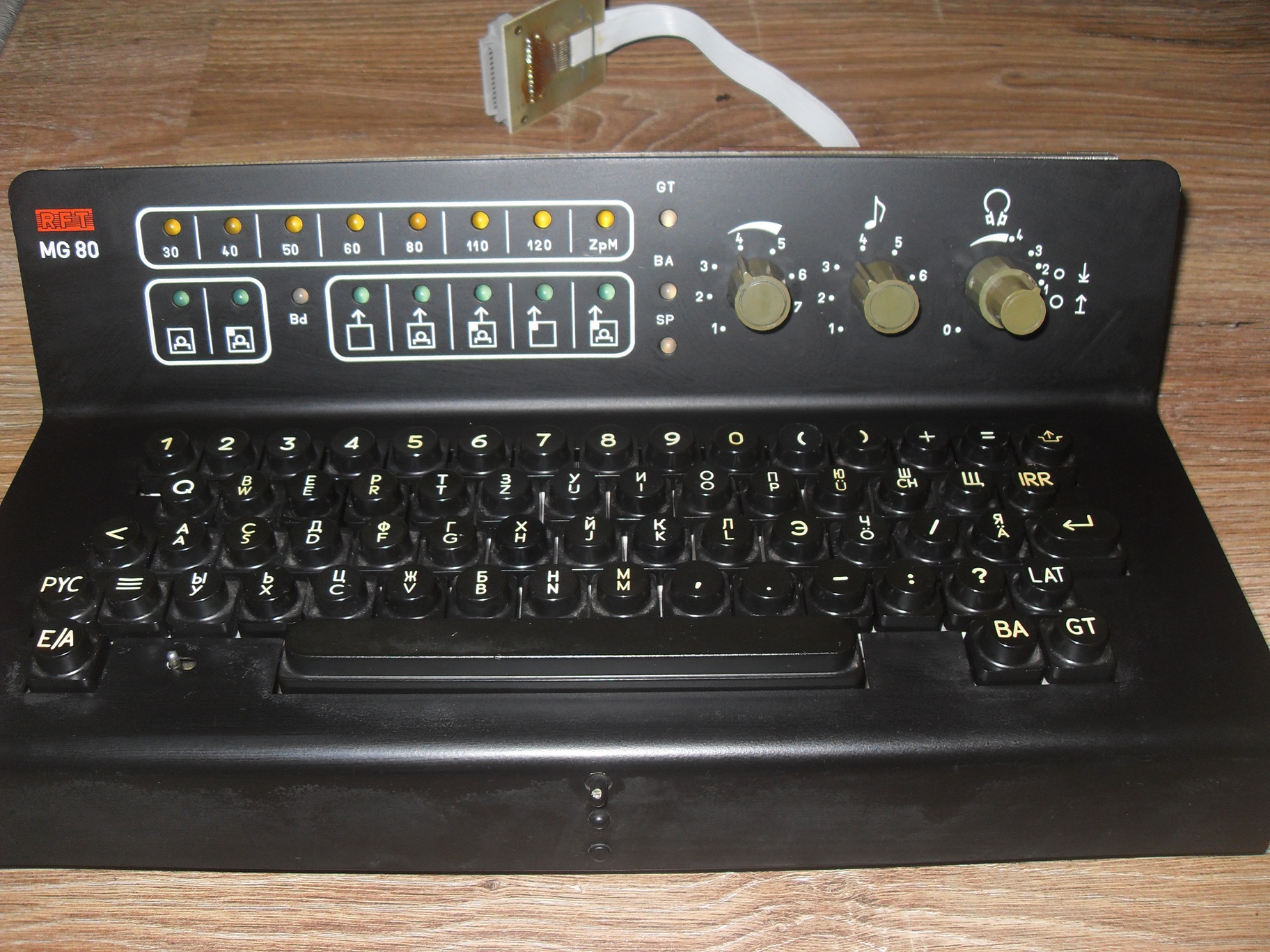

Prístroj som zohnal čiastočne nefunkčný, no podarilo sa mi ho opraviť, čo bolo príčinou, popíšem v inom článku. Takisto ako aj popis napájacieho zdroja a porovnám MG80M so staršou variantou označenou ako MG80.
Dokumentácia čo som k tomu zohnal:
Návod k obsluze (cz)
Metodika použití pri výcviku (cz)
Bedienungsanleitung (de)
Reparaturanleitung (de)
