Merací prístroj označovaný ako VOMET slúži na meranie napätí, odporu a na kontrolu funkcie roznetníc.
Prístroj vyrábala Metra Blansko, a je uložený v klasickom termoplaste plnenom natrhanými látkami, (niekedy nazývaný chybne aj ako bakelit), o rozmeroch cca 180x123x85mm.

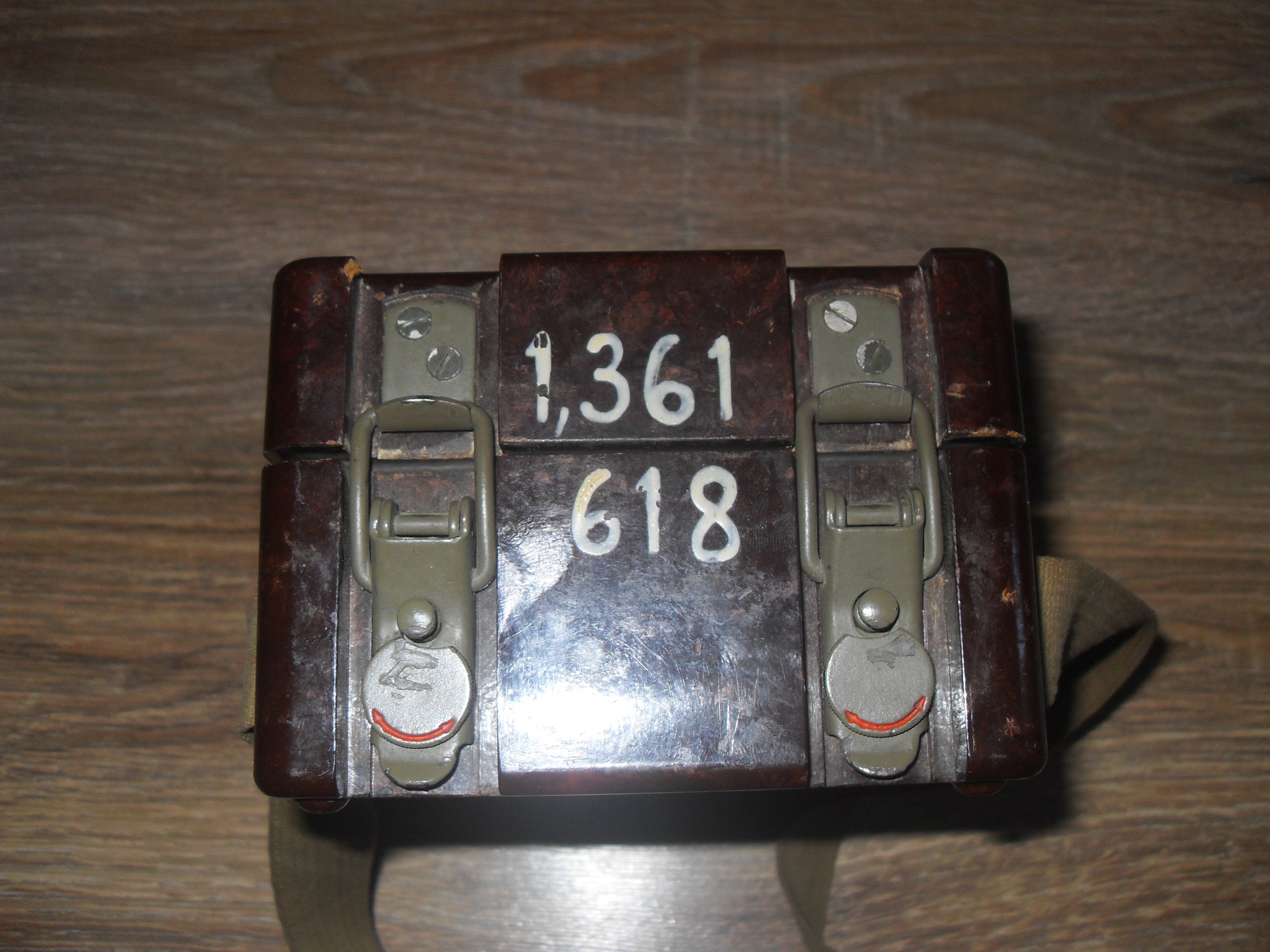

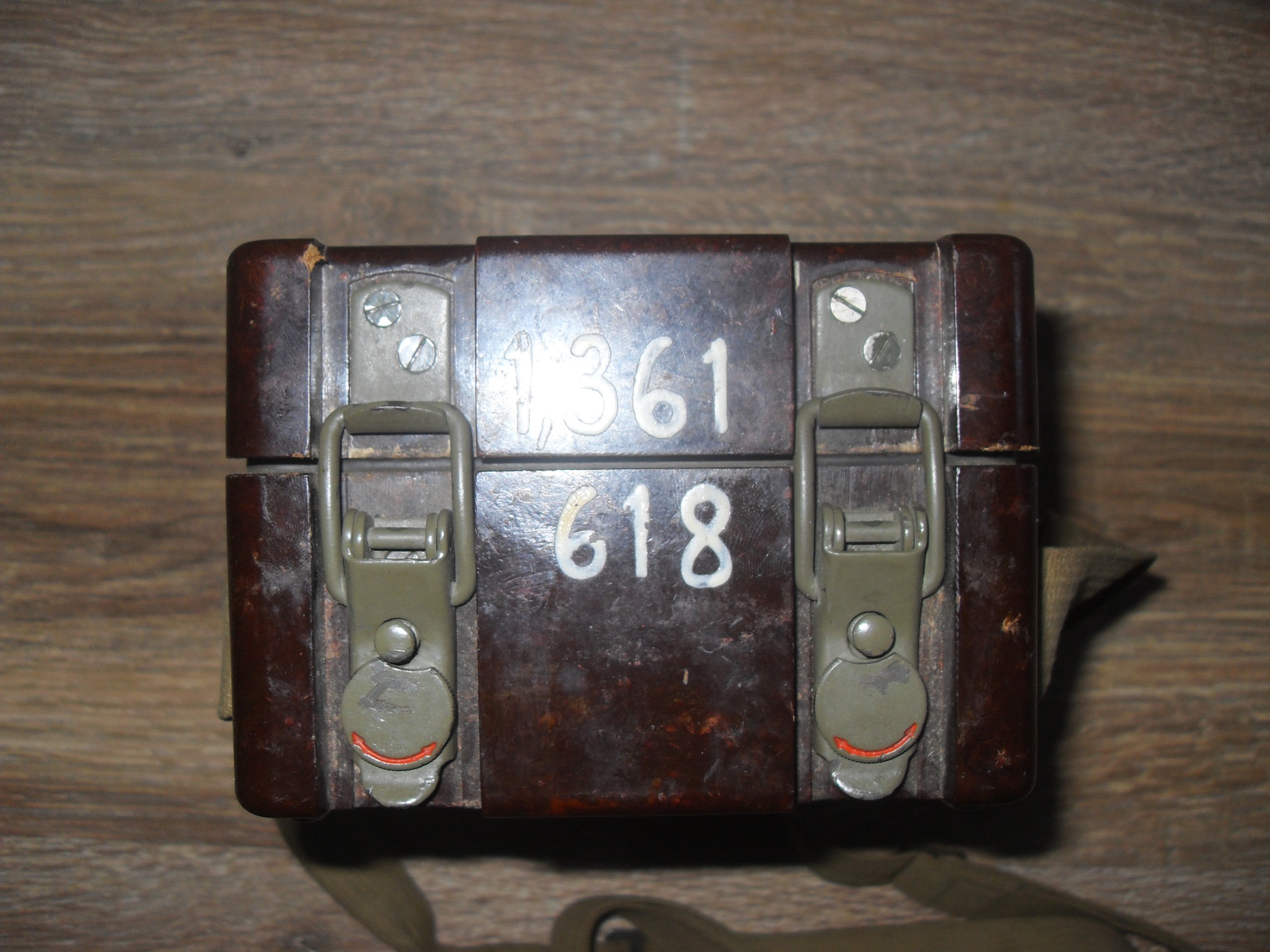

Skrinka je s otváracím vekom, zamykanie je riešené dvomi zaisťovacími zámkami, rovnakými, ako napríklad poznáme u príjmačov R-4. V zatvorenom stave je prístroj vodeodolný, nakoľko spodná časť má masívne gumové tesnenie. Na bočných stranách je upevnený plátenný stavitelný popruh určený na zavesenie alebo prenášanie.

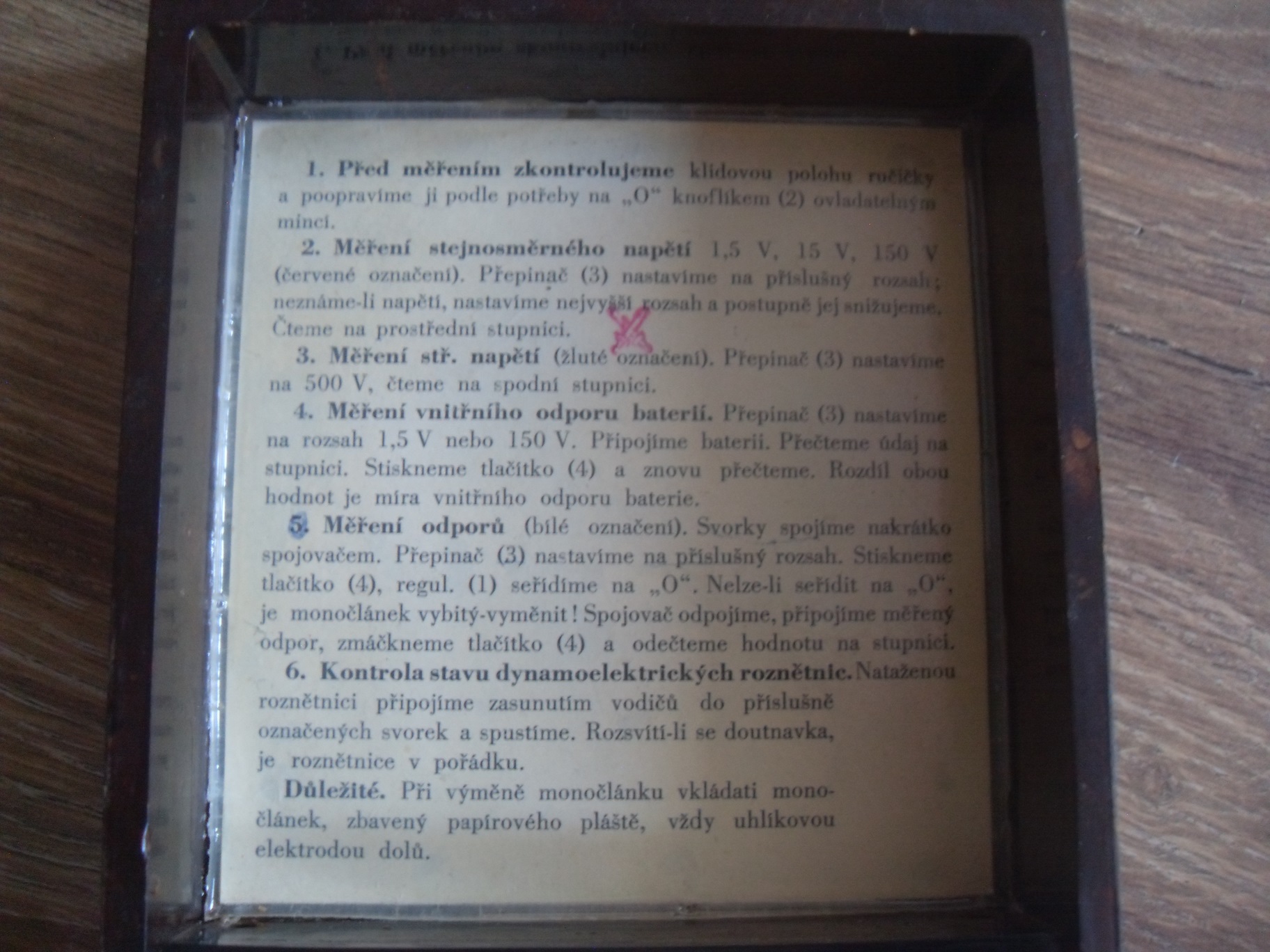

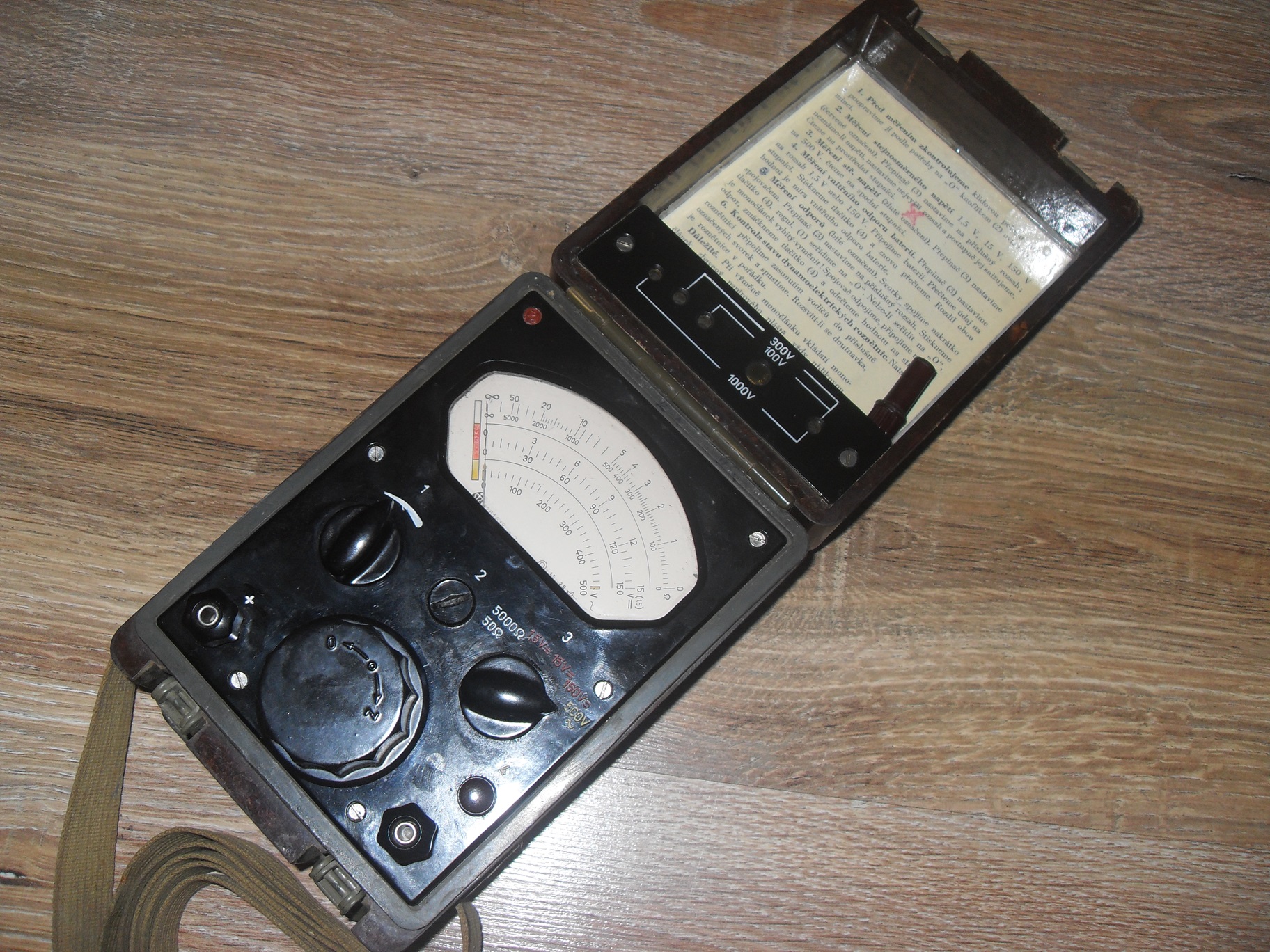

Vo veku prístroje je umiestnený zalakovaný návod na použitie a skúšačka roznetníc.

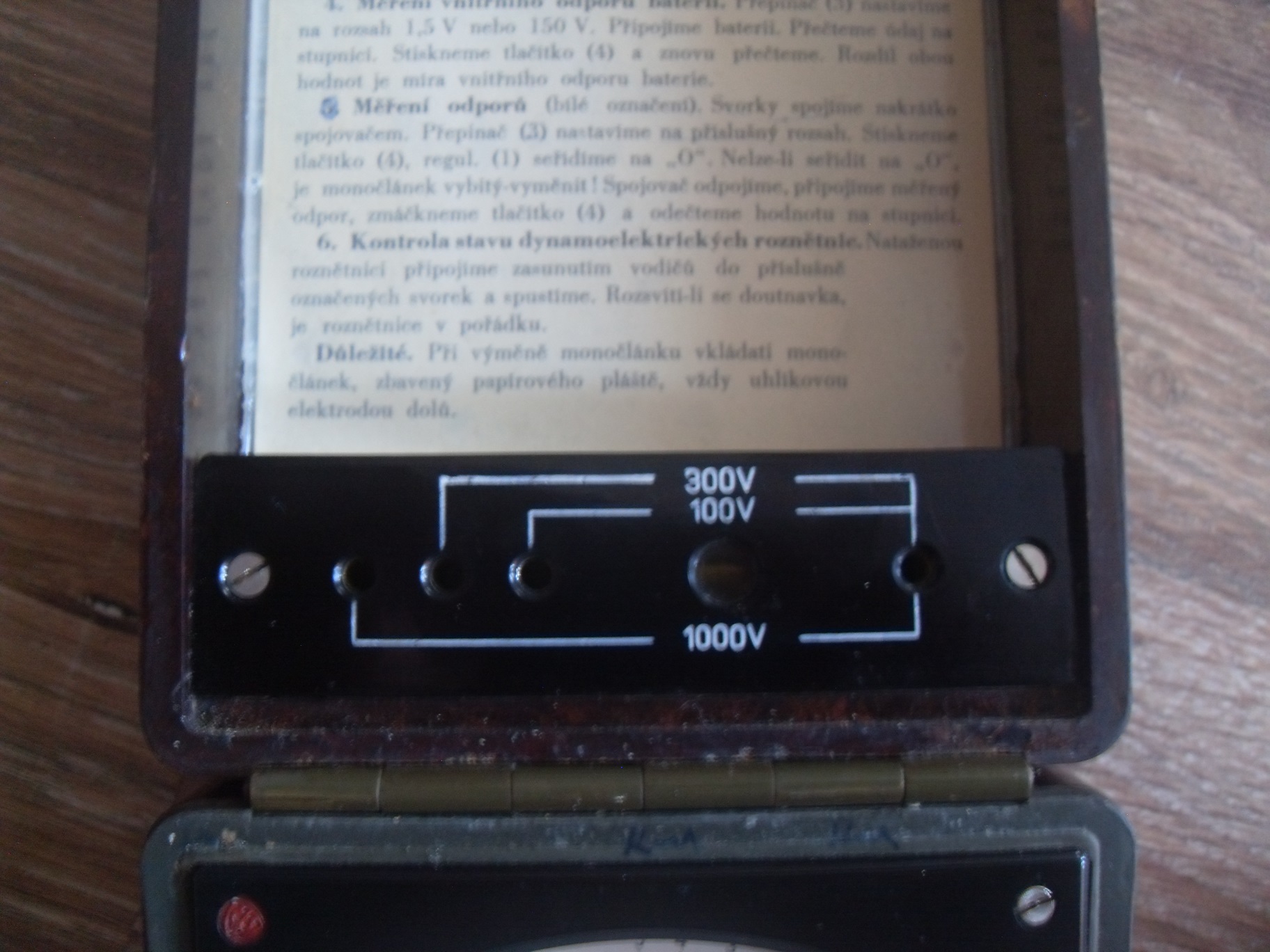

Konkrétny môj, tu popisovaný merák umožňuje kontrolu roznetníc s napätím, 100V, 300V a 1000V. Existuje aj iné výrobná varianta, u ktorej je možné kontrolovať napätie 110V, 300V, 500V, 600V, 1200V. Pri preskúšaní roznetnice je treba roznetnicu pripojiť na patričné zdierky, roznetnicu nabudiť a stlačiť tlačidlo odpalu. Ak dôjde k jasnému rozsvieteniu vstavanej tlejivky, je roznetnica funkčná.
Do hornej časti indikátora sa uchycujú banániky prepojovacieho káblu na nulovanie ohmmetra. Mne z tohto káblu zostal iba jeden banánik.

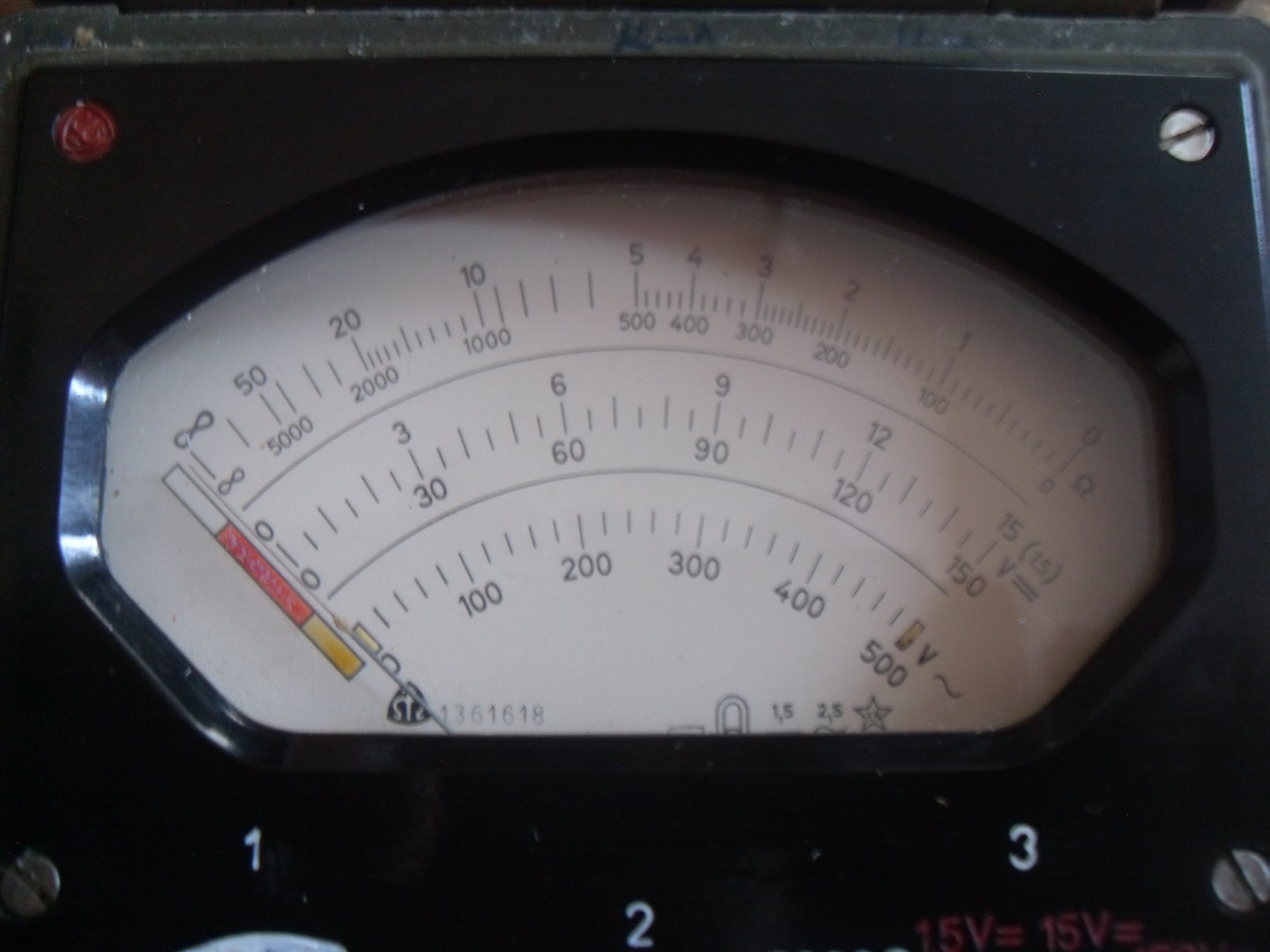

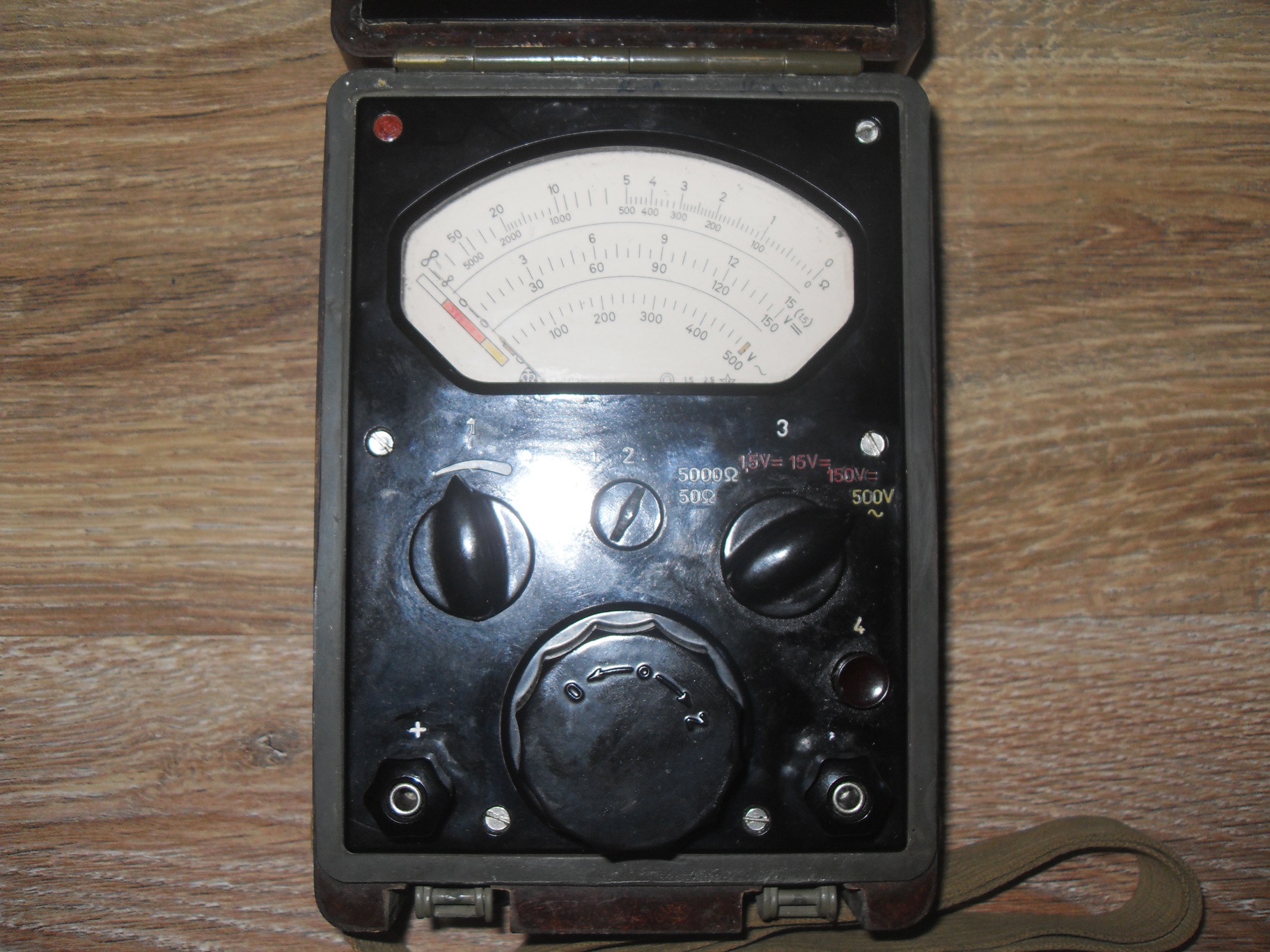

Ručičkový merací prístroj je uložený v spodnej časti skrinky a umožňuje meranie odporu do 50Ω, do 5000Ω, jednosmerného napätia do 1,5V ,15V, 150V, a striedavého napätia do 500V. Pri meraní odporu roznetného vedenia je maximálny merací prúd 1mA.

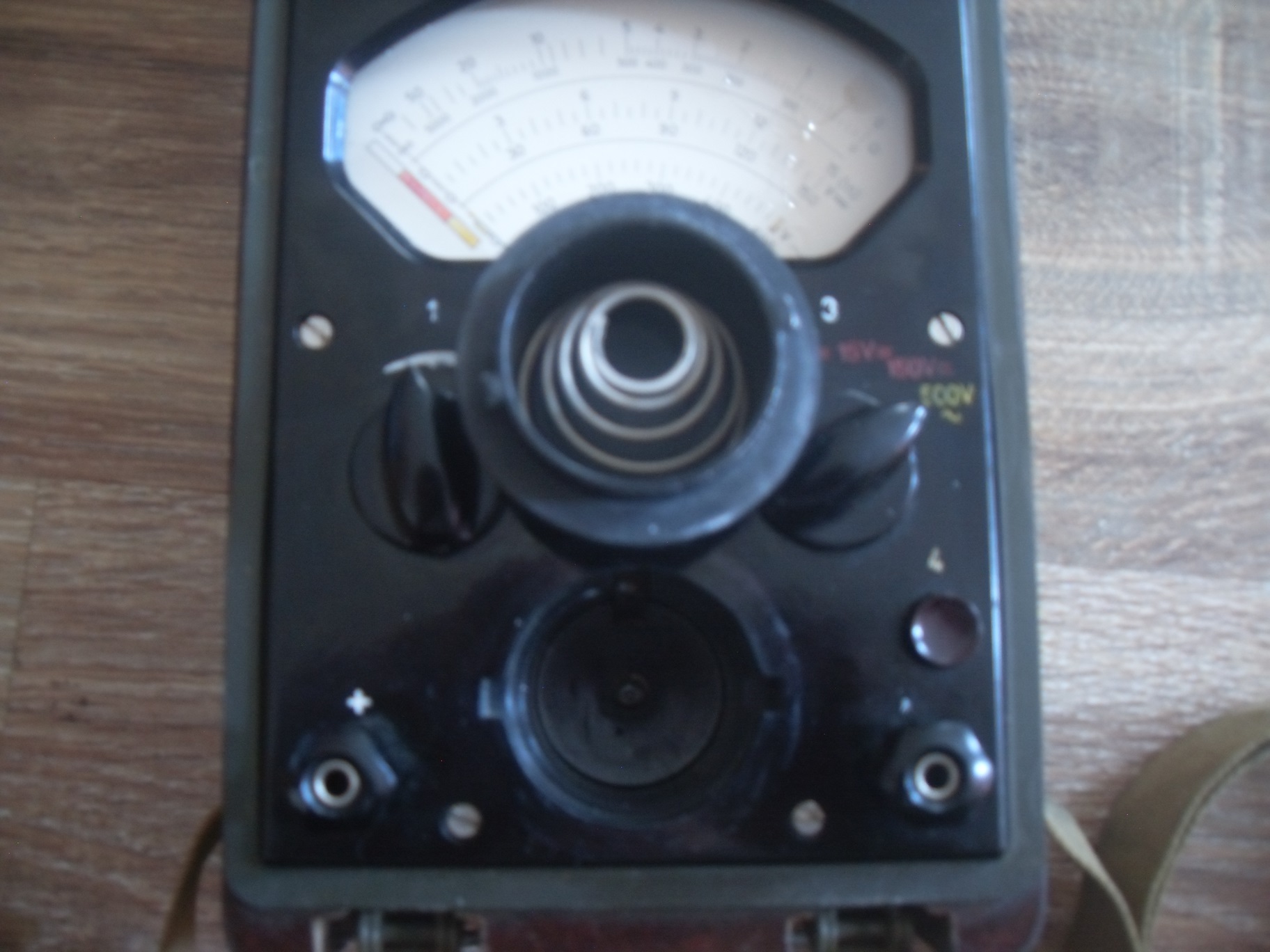

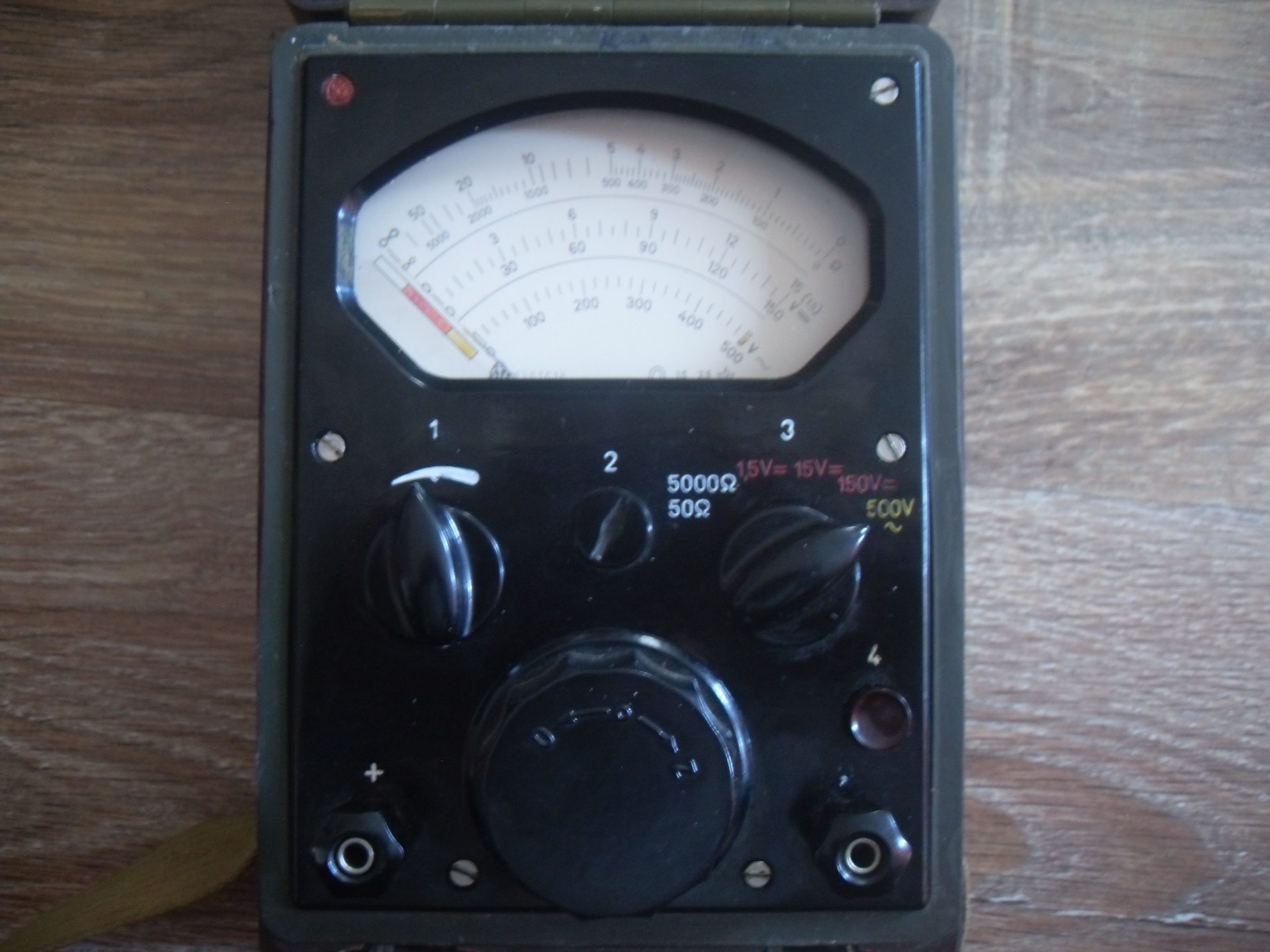

Svorky na pripojenie sa nachádzajú v dolnej časti, uprostred je krytka na vloženie 1,5V D batérie. Nastavenie nuly na ohmmetri sa vykonáva točítkom "1", nastavenie rozsahu prepínačom "3", a pomocou točítka "2" sa nastavuje mechanicky nulová poloha ručičky na stupnici. Tlačidlo "4" sa používa pri meraní vnútorného odporu rôznych batérií.
Môj prístroj bol vyrobený pravdepodobne v roku 1970 a je stále funkčný.
