Tak ako som už spomínal, na príjmači bolo treba opraviť nejaké veci, ktoré pri kúpe nefungovali, a ako sa ukázalo po nejakom čase, vyskytla sa aj iná porucha, ktorú si na mňa táto mašina pripravila.

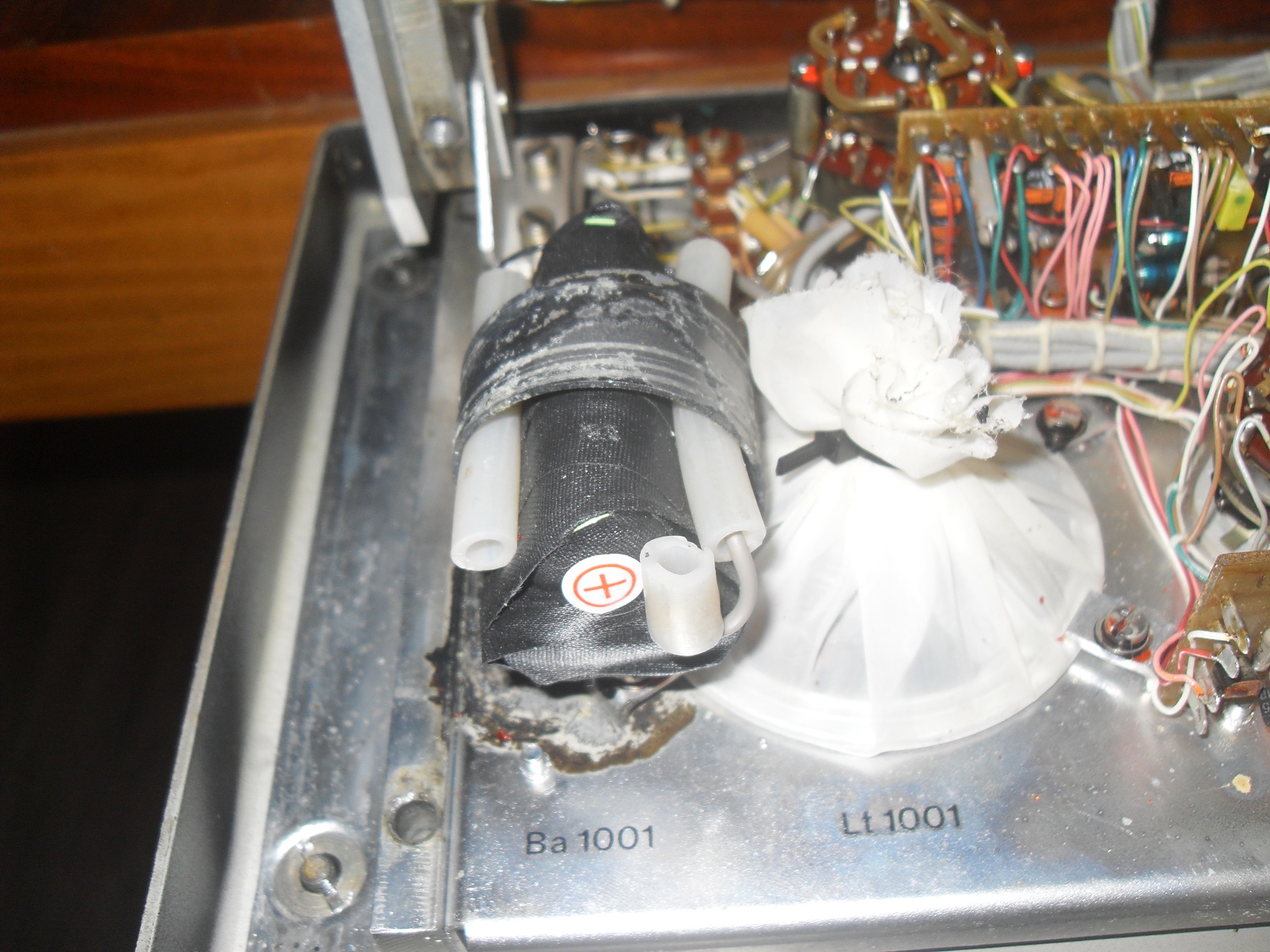

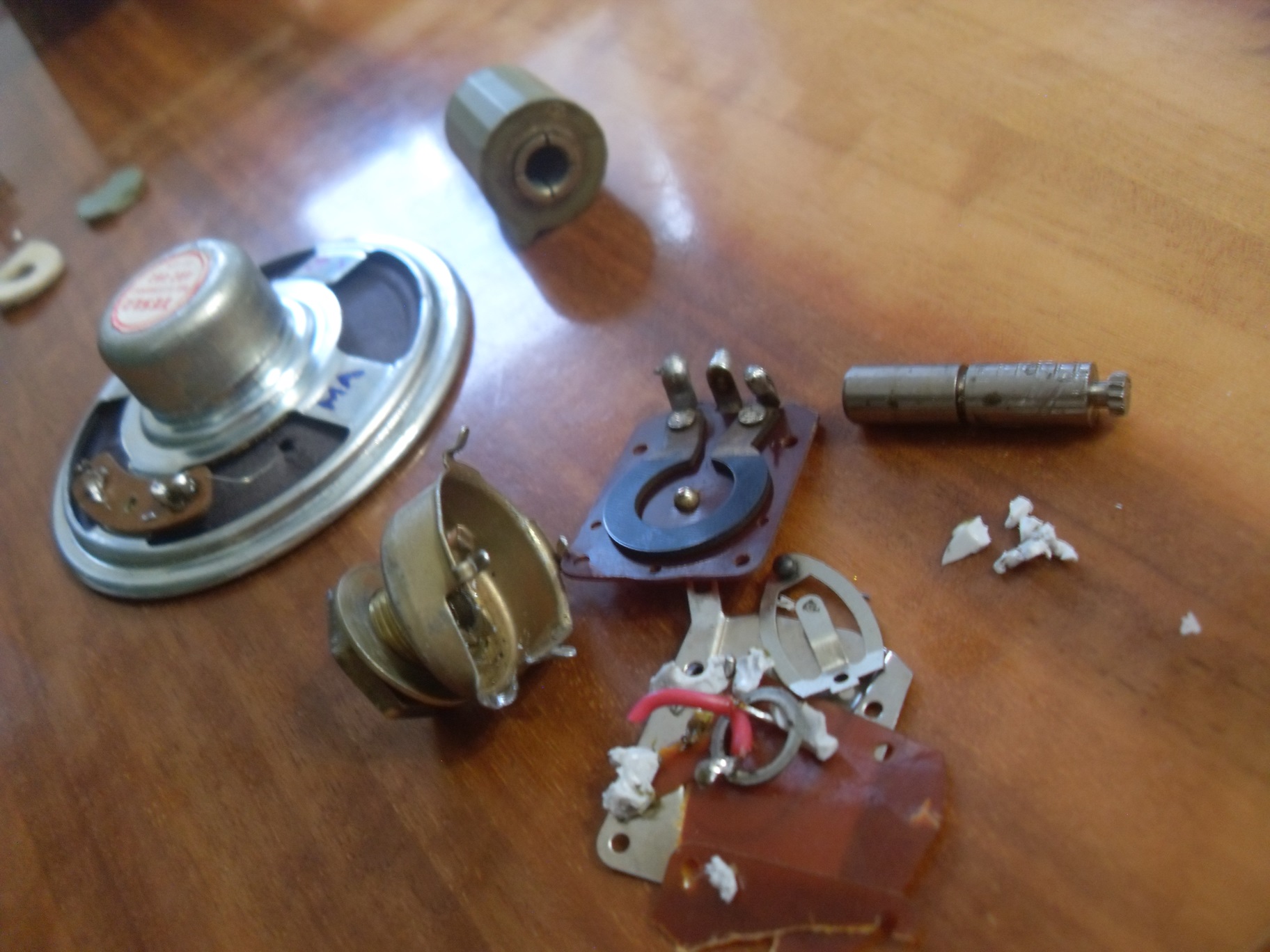

Po kúpe som zistil, že nefunguje vstavaný reproduktor a príjmač je možné prevádzkovať iba na externý reprák, alebo slúchadlá. Takže NF zosilňovač funguje, problém môže byť len v prepínači, alebo reproduktore. Po rozobratí sa ukázala príčina ihneď. Bola ňou stará vytečená NiCd batéria, ktorá stihla rozleptať povrchovú úpravu vnútorných plechov, a poškodila aj membránu reproduktora a tenké medené prívodné vodiče k cievke na nej. Originálny reproduktor TESLA ARZ82 sa mi podarilo zohnať na inzerát, a zvuk fungoval po zapnutí okamžite. Zostávalo zastabilizovať poškodené plechy od elektrolytu batérie, a namontovať batériu novú. Nakoľko sa mi nepodarilo zohnať originál, použil som tri kusy AA 1,2 V 2500mAh článkov zapojených do série. Táto batéria slúži na uchovanie nastavenej frekvencie v pamäti v prípade, že dôjde k výpadku napájacieho napätia pre EKD300, a príjmač nie je zapojený na batériové napájanie (12, alebo 24V). Podľa dokumentácie by mala uložená frekvencia vydržať 24 hodinový výpadok. Pozor, pamäť sa neukladá v prípade vypnutia príjmača.

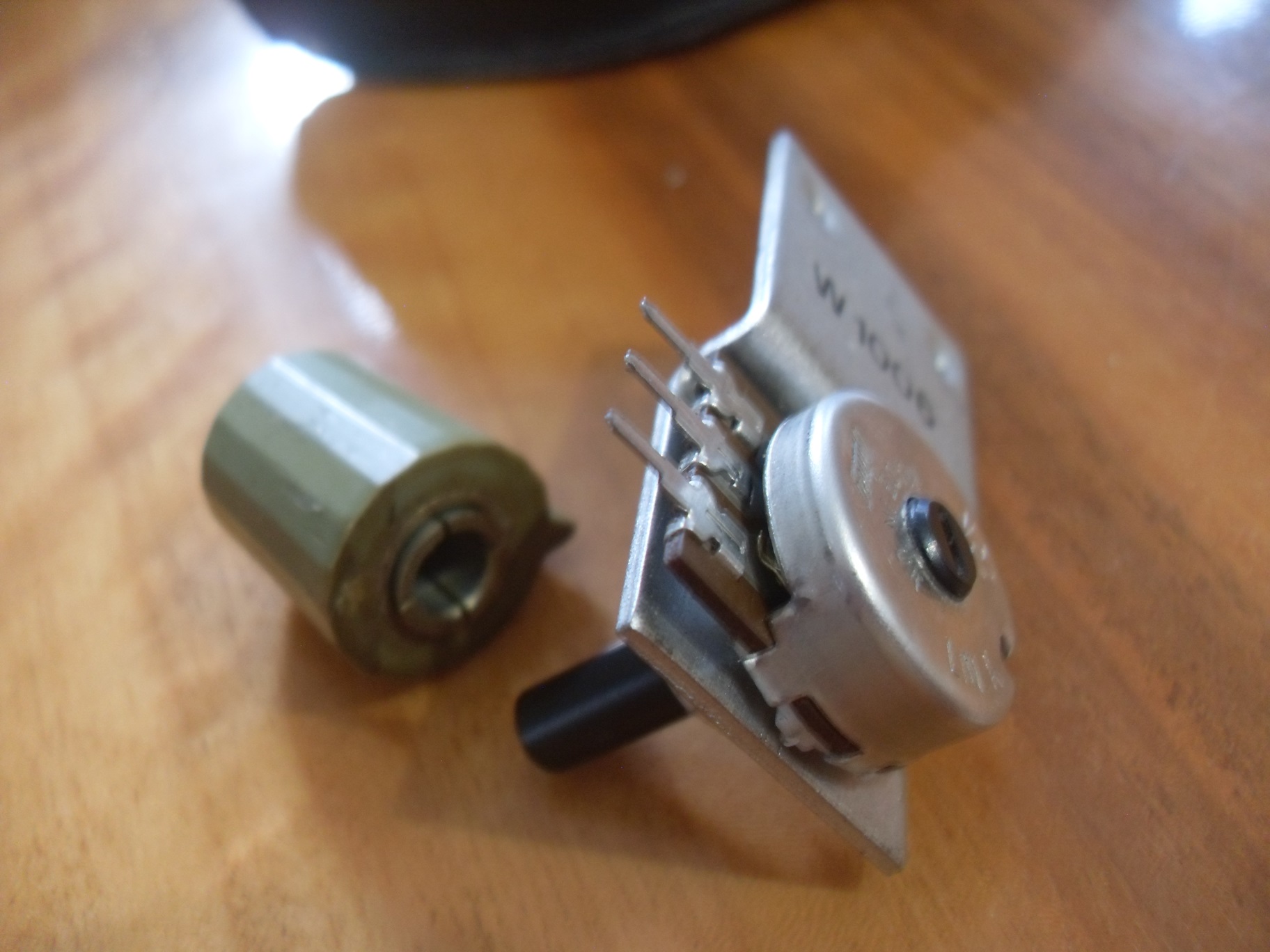

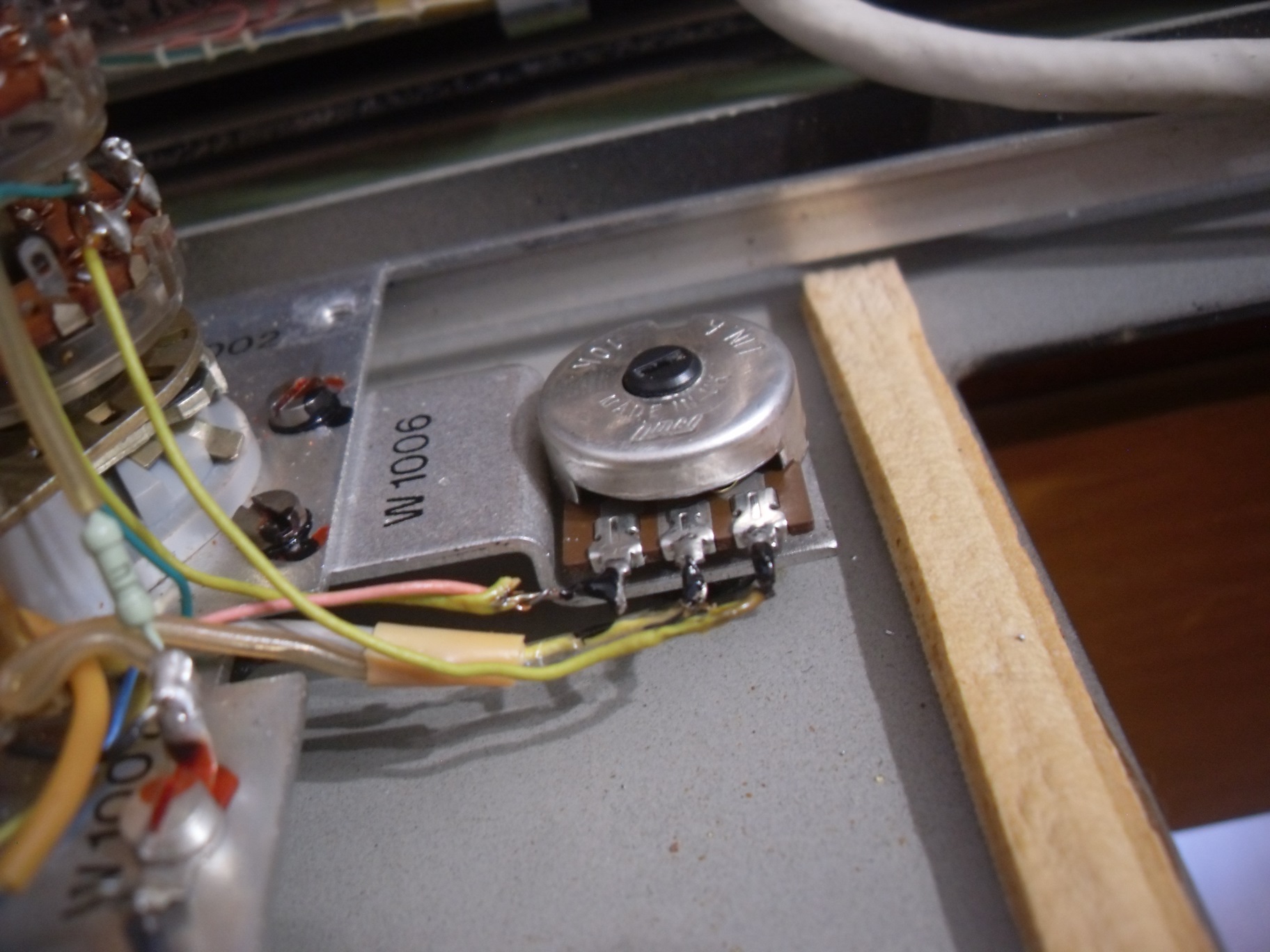

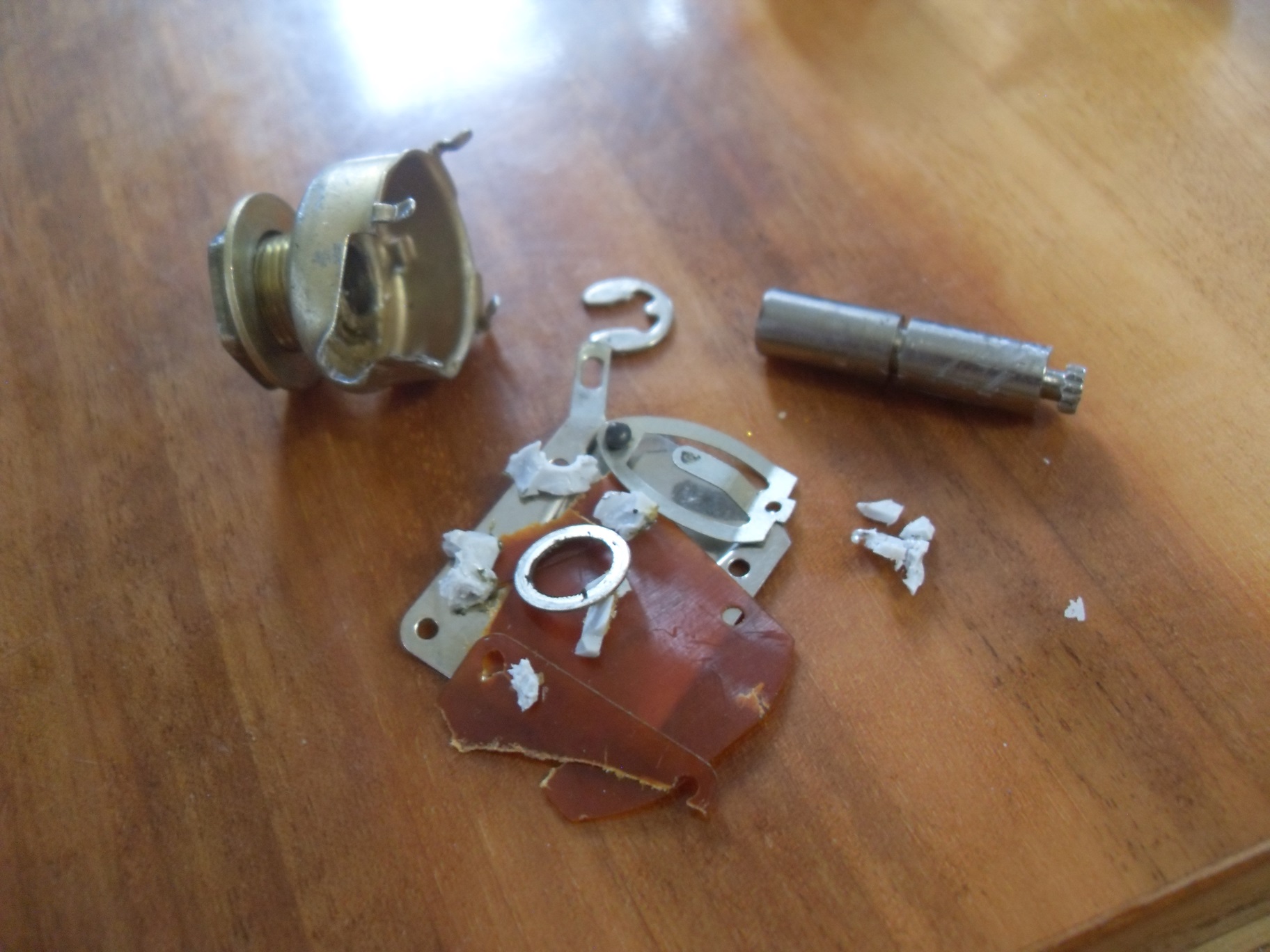

Ďalšou závadou bol vadný poteciometer na nastavenie ručnej regulácie zosilnenia signálnej cesty. Tam musel dole z čelného panelu celý blok zadávania a zobrazovania frekvencie. Poteciometer som musel pri demontáži zničiť, nakoľko som nedokázal jednoducho demontovať jeho gombík. Našťastie sa to potom podarilo a regulácia funguje bez závad.

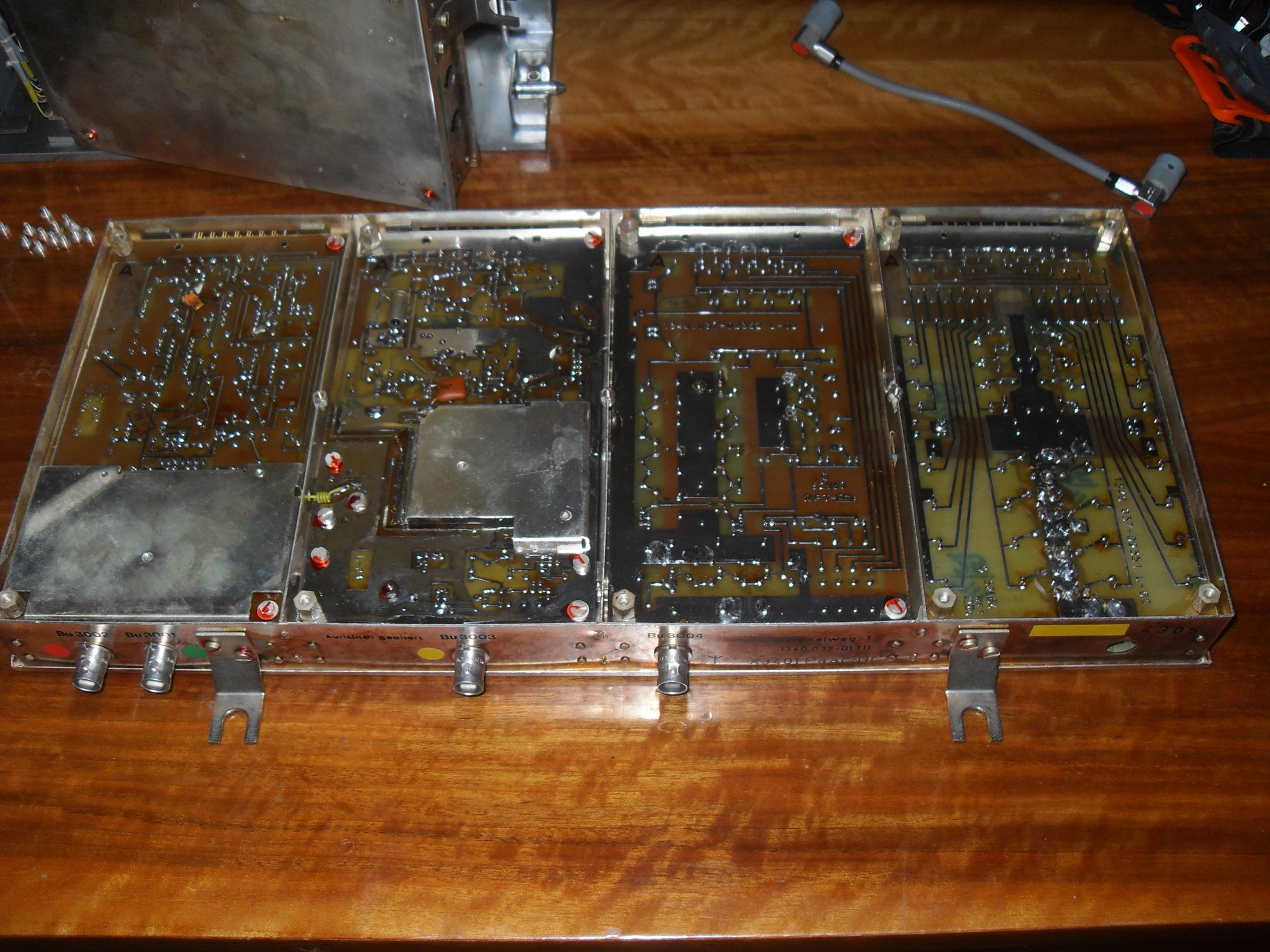

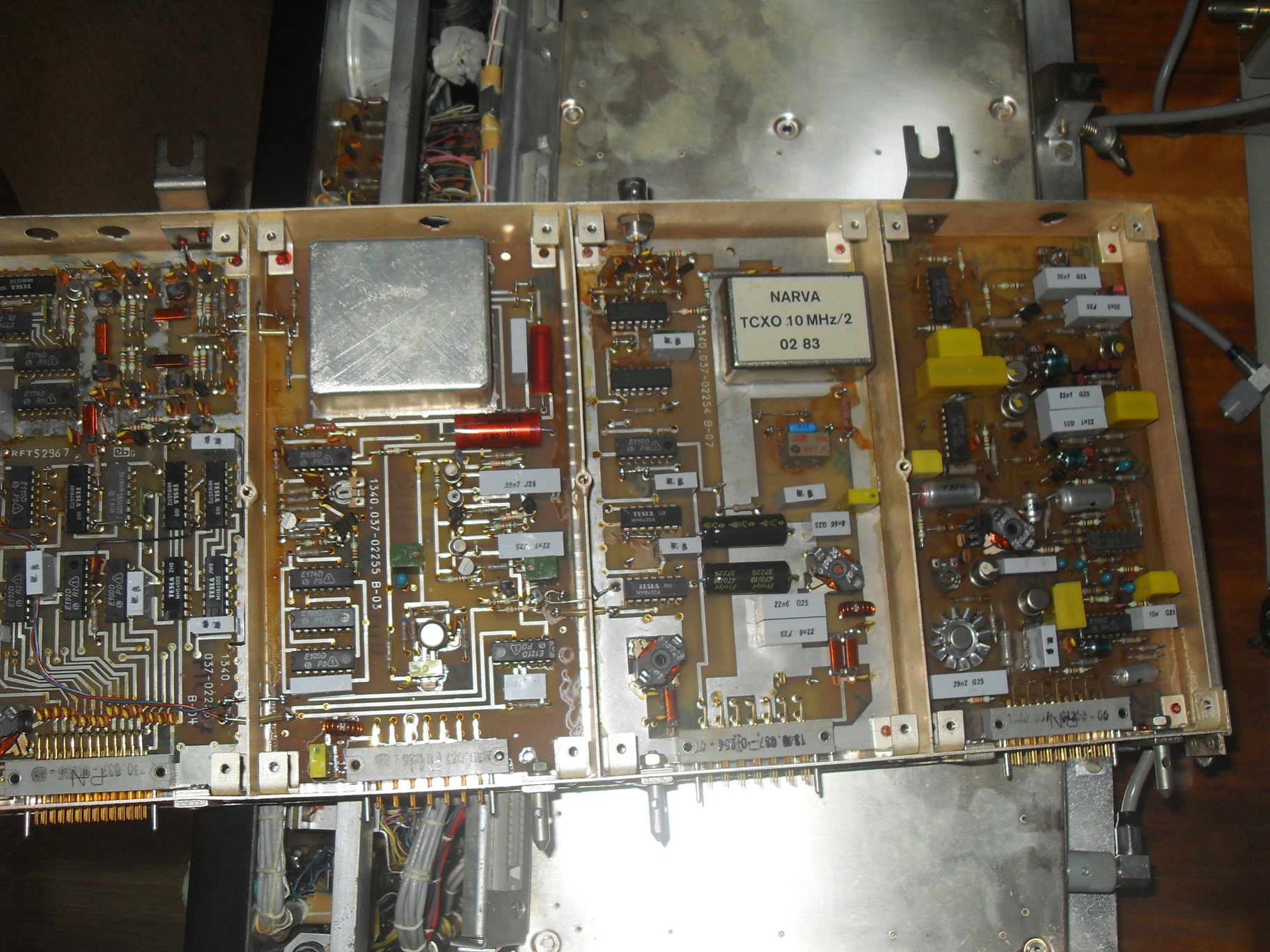

Počas prevádzky vyskočila ďalšia porucha, a to tá, že príjmač ukazoval frekvenciu o 1,48MHz nižšiu, ako bola reálne naladená. Po dlhom hľadaní sa ukázal byť vadný delič MH8490A (X02) na doske " referenzfrequenz", ktorý delí frekvenciu z 1MHz na 200kHz.Ten ale delil na 250kHz, čo spôsobovalo problém.

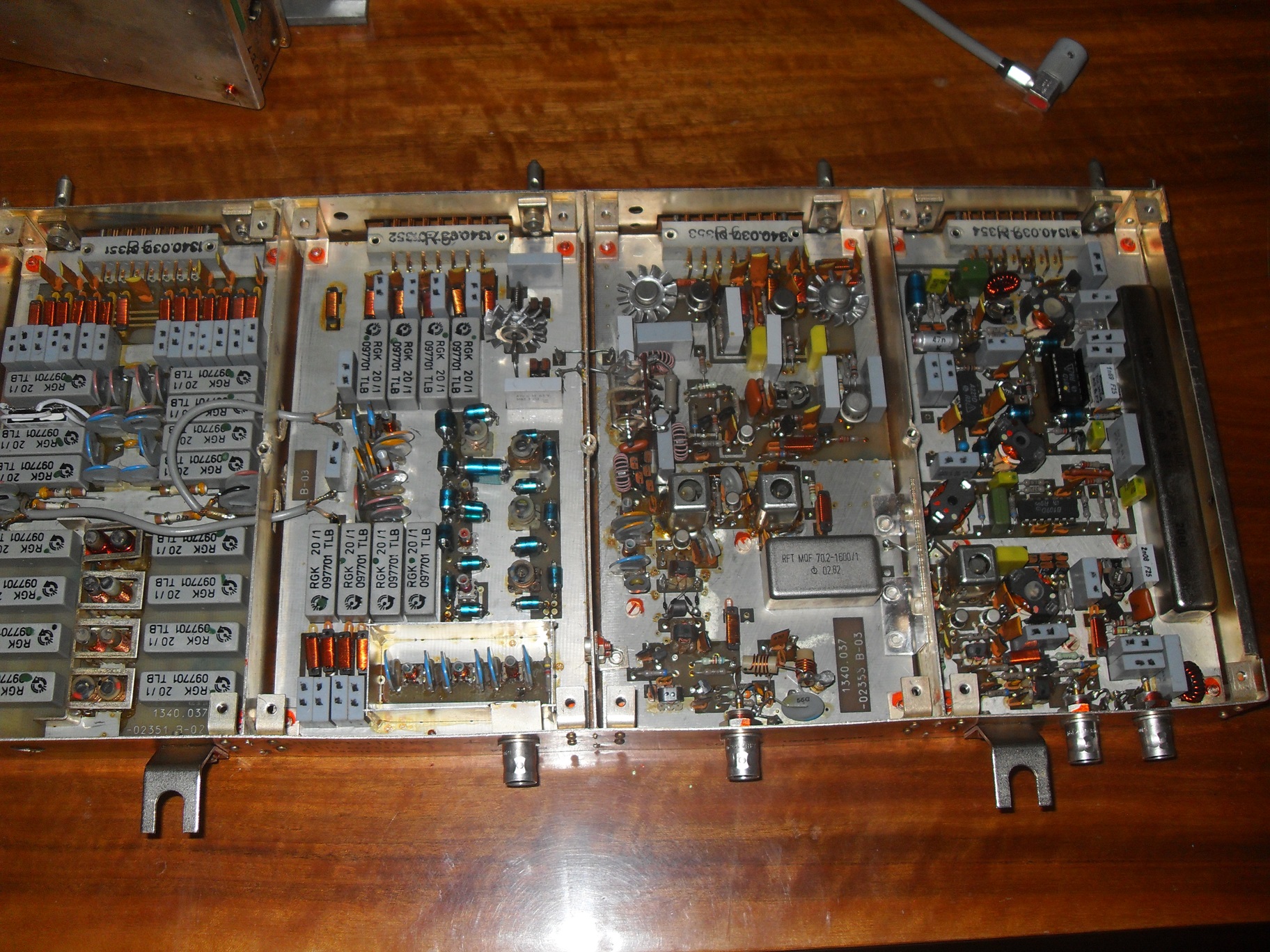

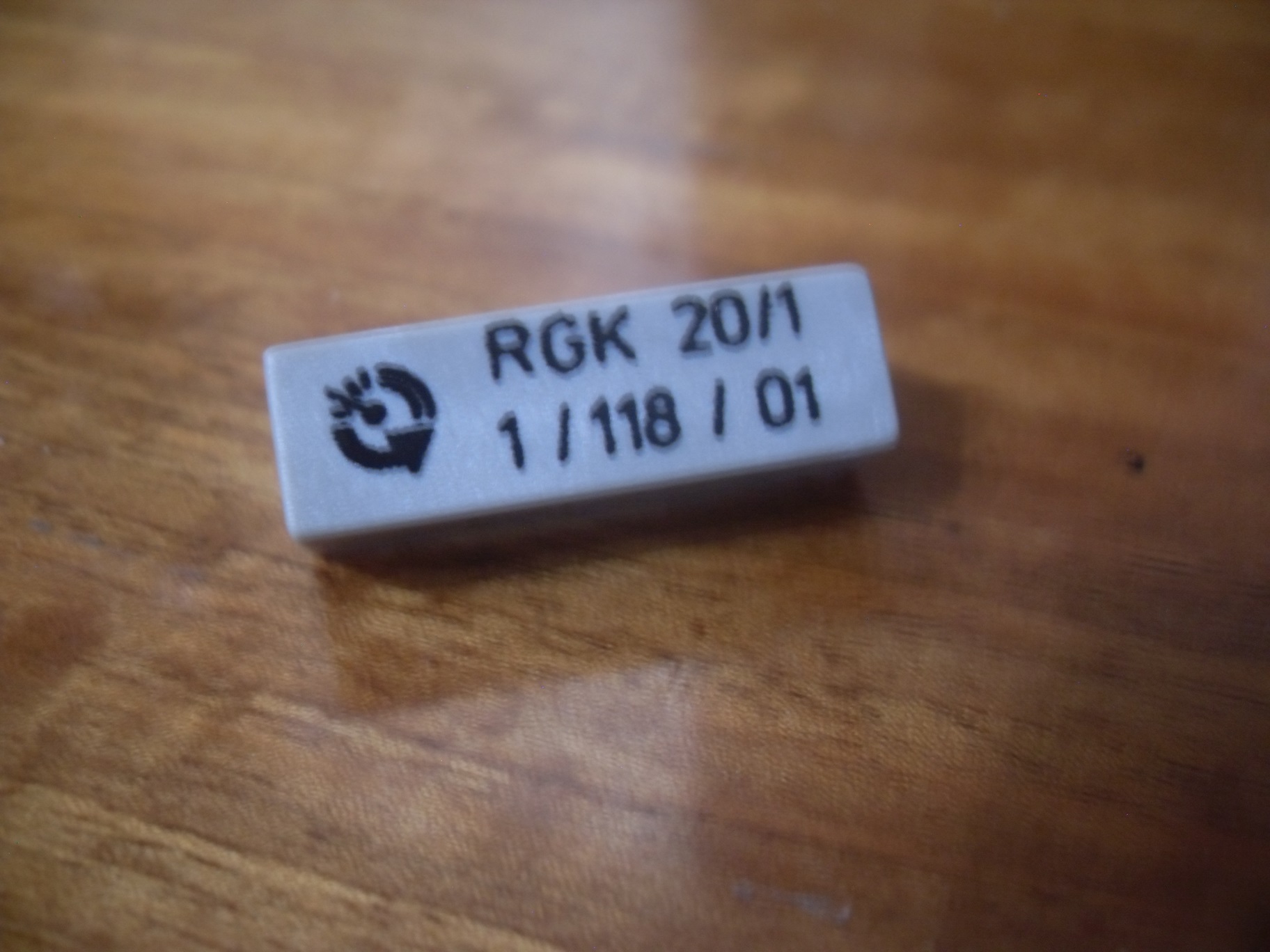

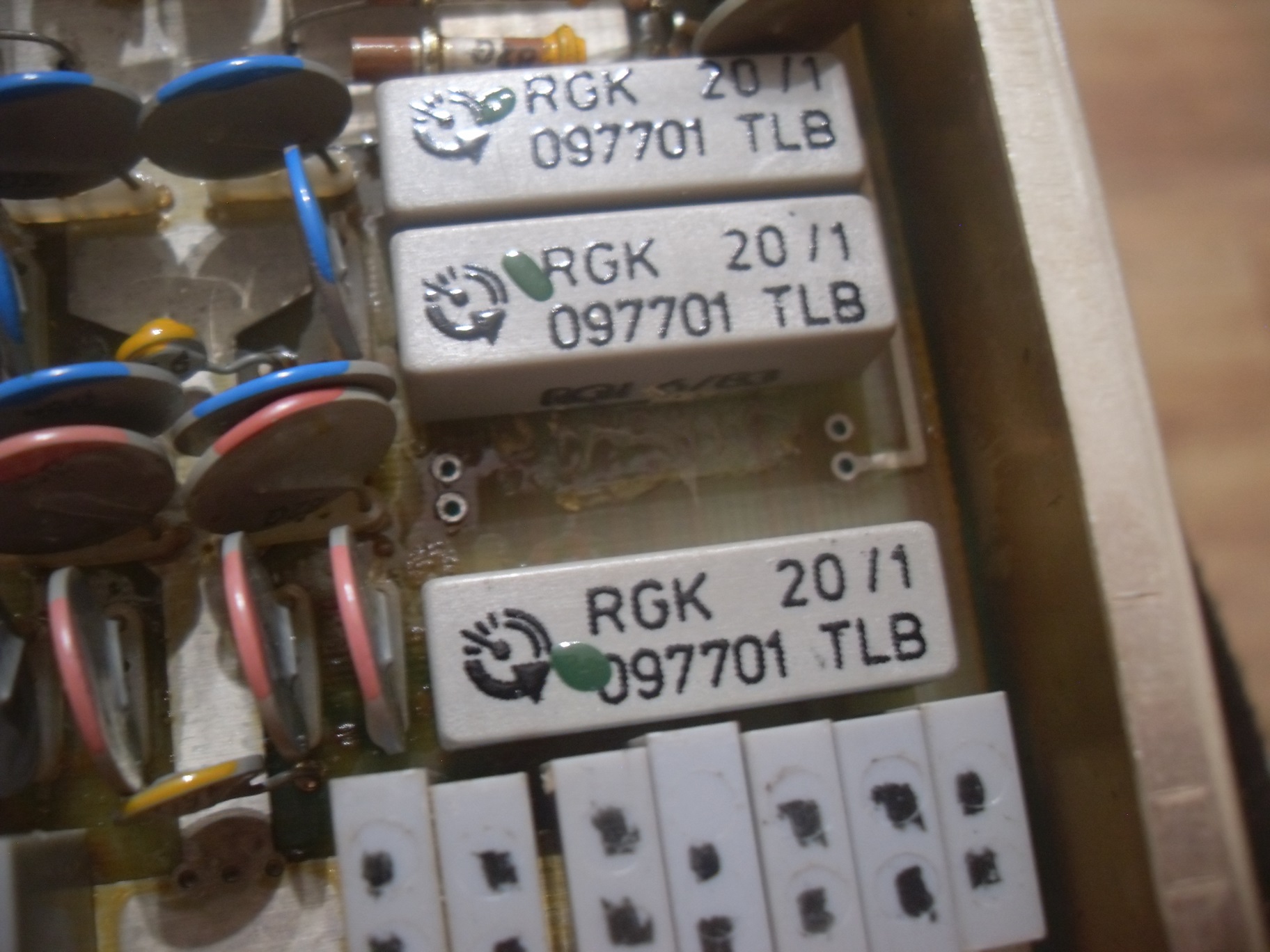

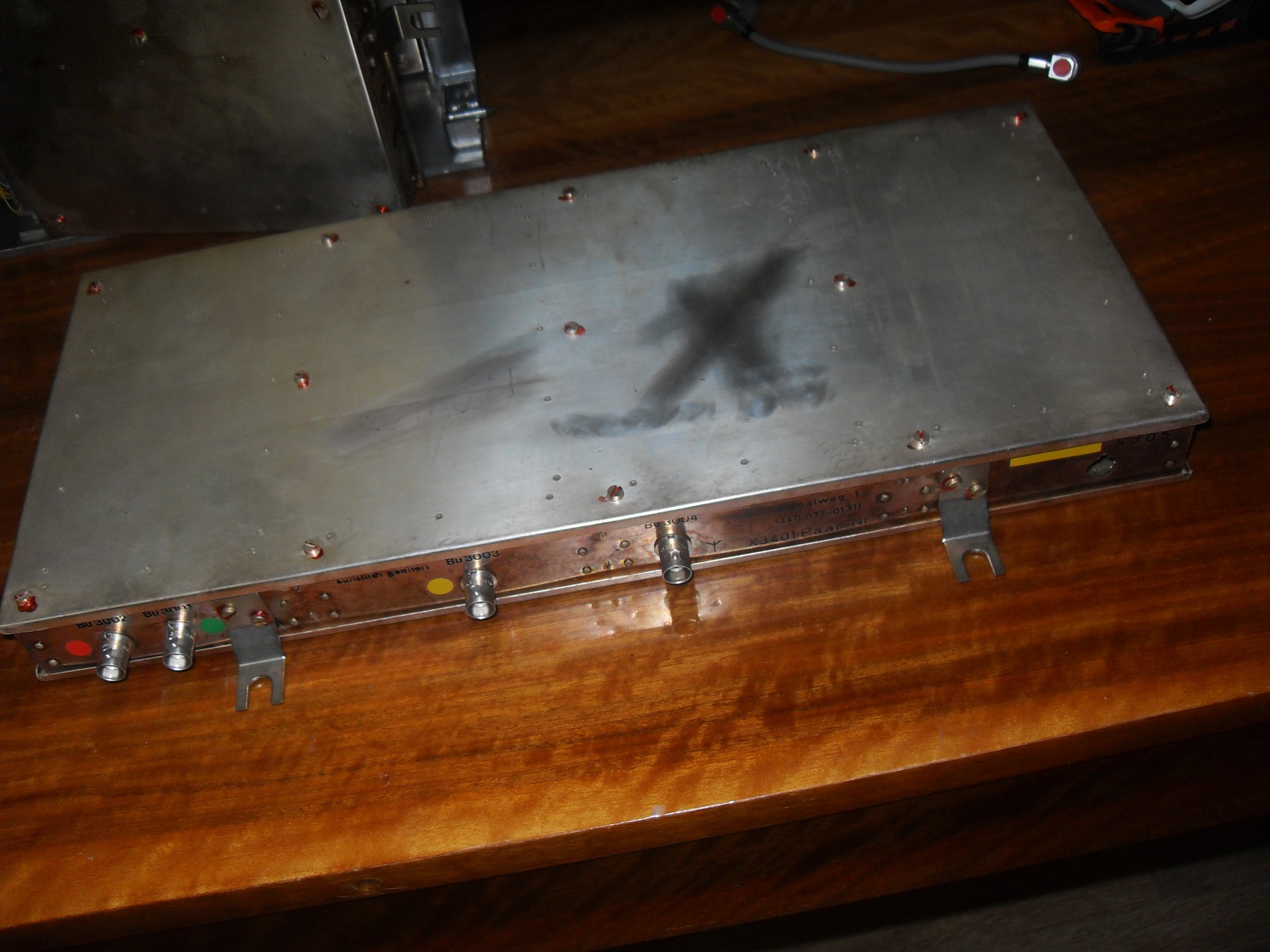

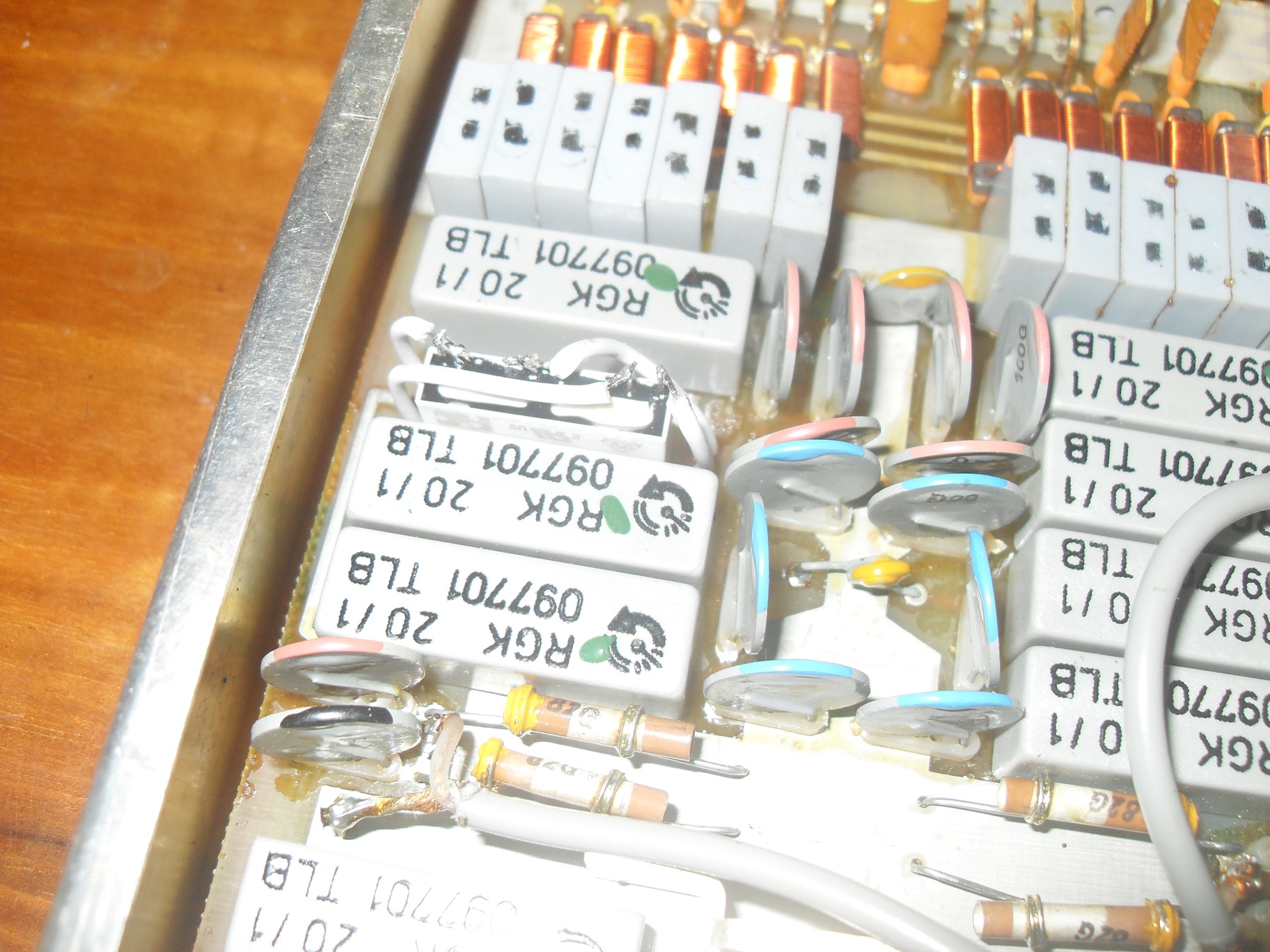

Ďalšou závadou bol vypadávajúci a neskôr už nefungujúci príjem v rozsahu 3-6MHz. Boli vadné 2 ks relé v doske "vorselktor1". Je treba použiť relé na 18V, namontoval som tam najprv FRM18NA-5, no neskôr som zohnal originálne, tak som tam dal tie.
Po týchto opravách už všetko funguje správne.
Do príjmača som namontoval obvod na zmenu ladiaceho kroku (10/100/1000Hz) pomocou klávesnice (čísla 1,2,3), čo uľahčuje zásadne ladenie frekvencií.
A už sa mi podarilo zohnať a namontovať aj zánovný ručičkový indikátor, s oveľa krajšou stupnicou, ako som tam mal ja.
Moje poďakovanie patrí Michalovi OK3ZM z radioklubu Barbora, ktorý ma vedel usmerniť pri hľadaní závad a pri montáži prepínača kroku ladenia.
