Tento zameriavací príjmač slúži na vyhľadávanie zapnutého rádiomajáku RM-V Bližší popis, na čo vysielač slúži je v odkaze.
Príjmač RM-P mi daroval jeden rádioamatér, v rámci kúpy iného zariadenia. Bez príslušenstva, tak ako je na fotkách.

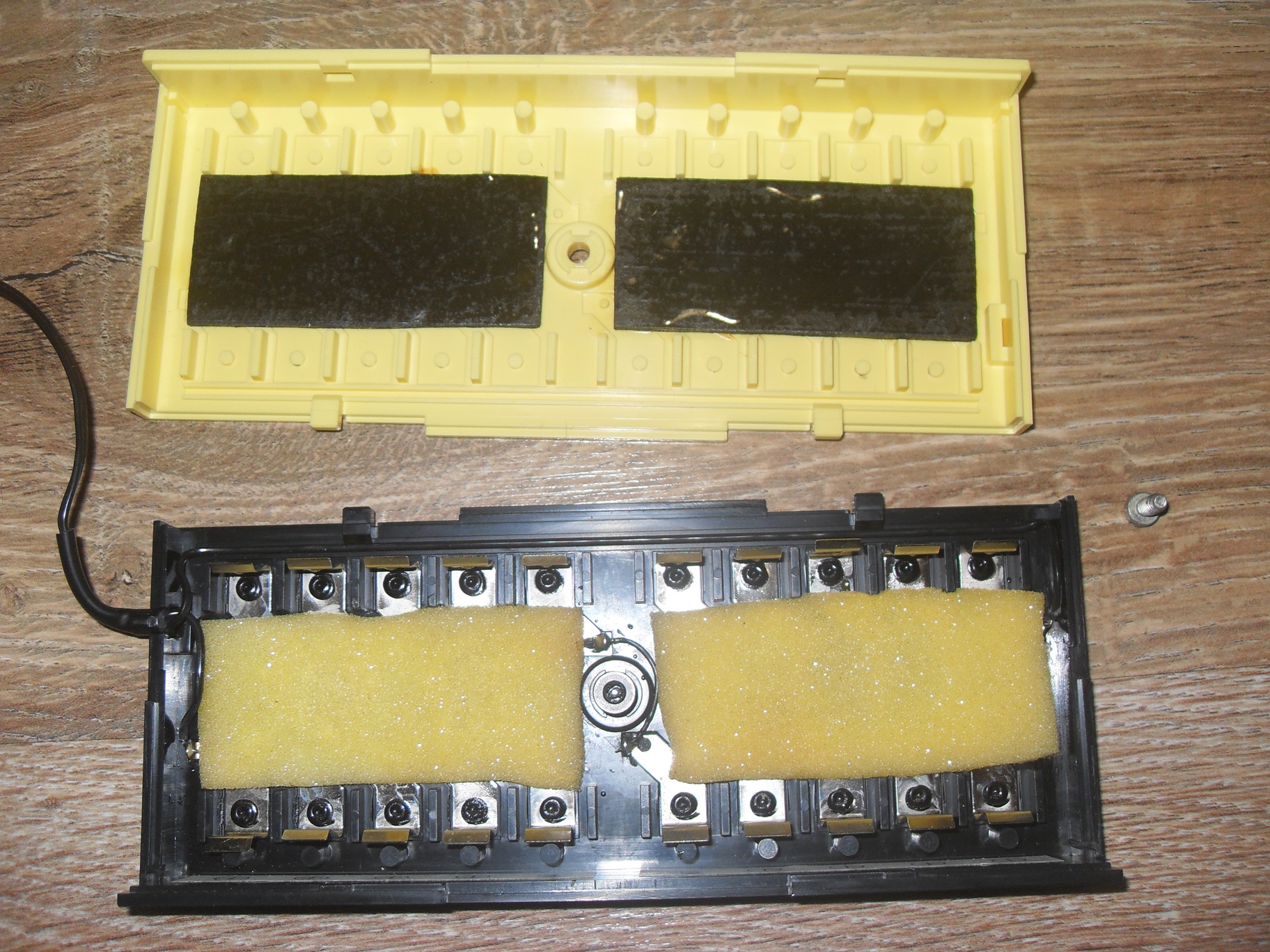

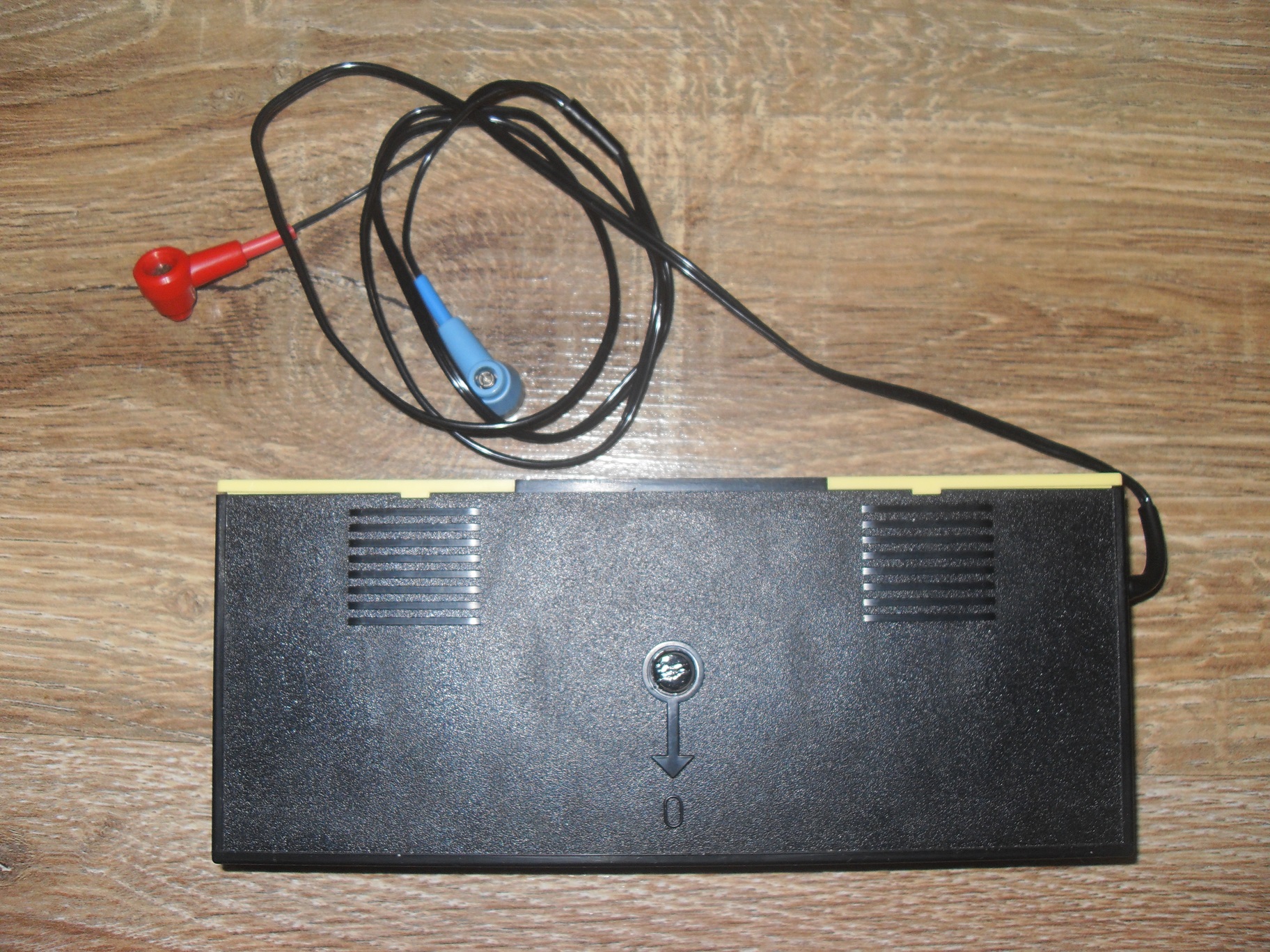

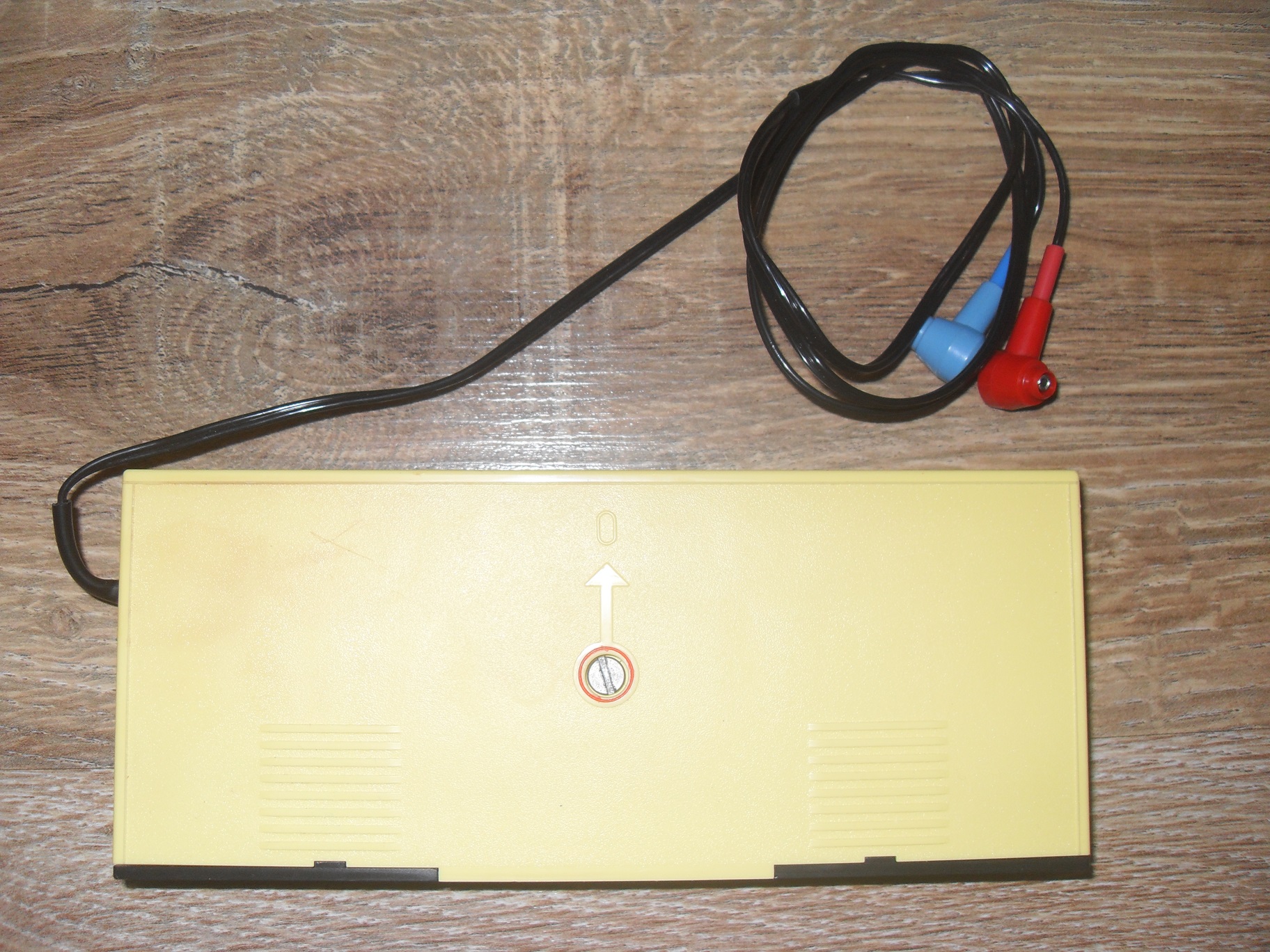

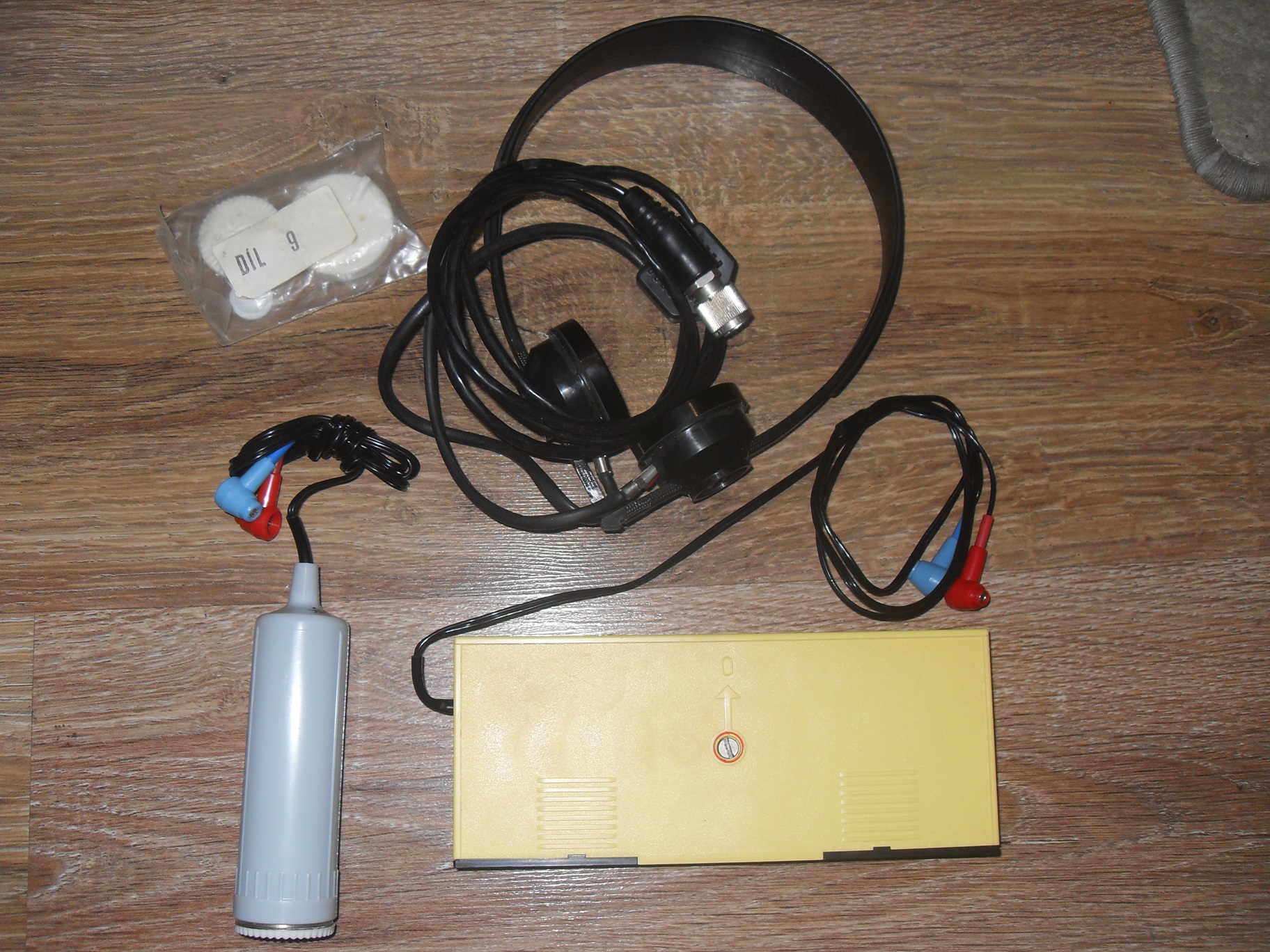

V sade k príjmaču by sa podľa mojich zistení mala nachádzať plastová krabička na pravdepodobne tužkové alebo valcové batérie (externý napájací zdroj) s prepojovacím káblom, dva tubusy na valcové batérie rovnaké ako pre rádiostanicu VXW010 , záložné valcové batérie, nabíjačka batéríí slúchadlá, drevený kufrík, drobné náradie a dokumentácia.

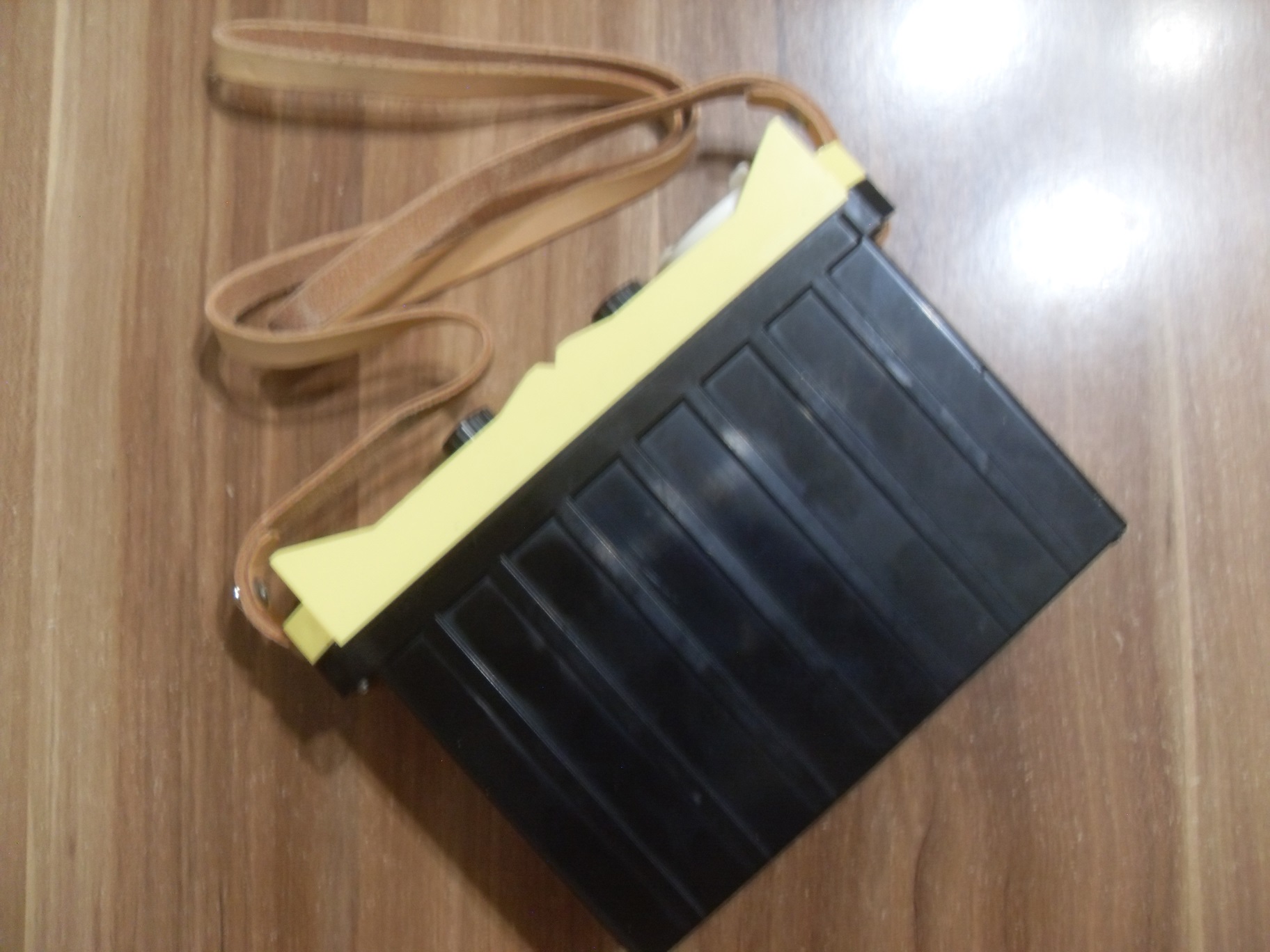

Rozmery príjmača sú 173x128x49mm, telo je kompletne z plastu. Remienok na zavesenia na krk je kožený. Príjmač je urobený pravdepodobne vodotesne, alebo aspoň vodeodolne.
Ovládací panel sa nachádza v hornej časti skrinky.

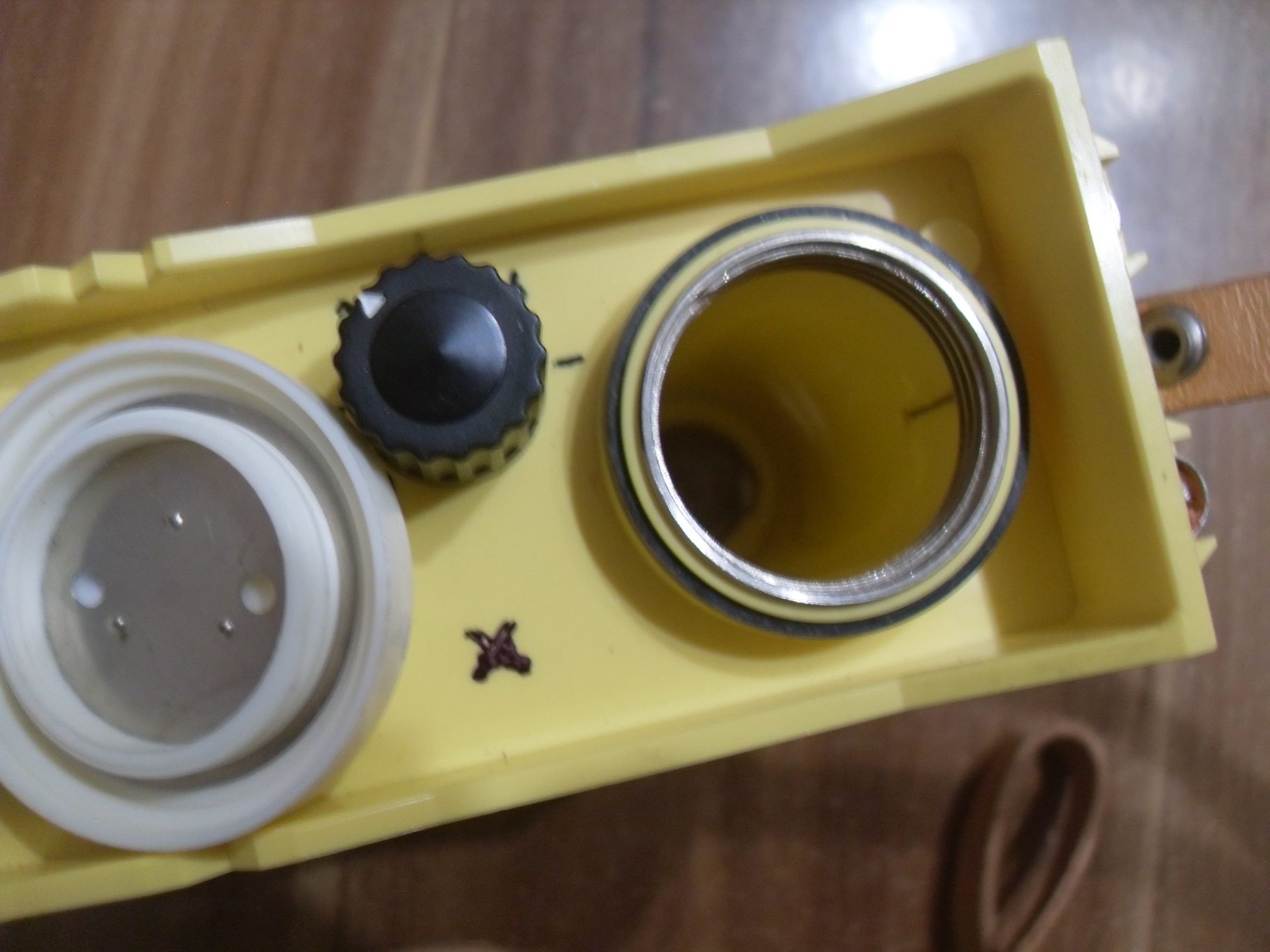

V ľavej hornej časti je pripojovací konektor na externú batériu (výhodné na použite v nízkych teplotách, kedy je batérie ukrytá vo vrecku, alebo pod oblečením obsluhy), pod ním je konektor typu WK na pripojenie slúchadiel. Vedľa sa nachádza tlačidlo na osvetlenie ručičkového indikátora a hneď nad ním je ovládací štvorpolohový prepínač. V polohe 0 je príjmač vypnutý, symbol batérie umožňuje skontrolovať napätie zdroja (batérie) a ďalšie polohy slúžia na nastavenie úrovne hlasitosti signálu v slúchadlách. Uprostred panelu je ručičkový indikátor, ktorý ukazuje silu meraného signálu. Napravo od indikátora je gombík citlivosti príjmača a krytka šachty valcovej batérie.

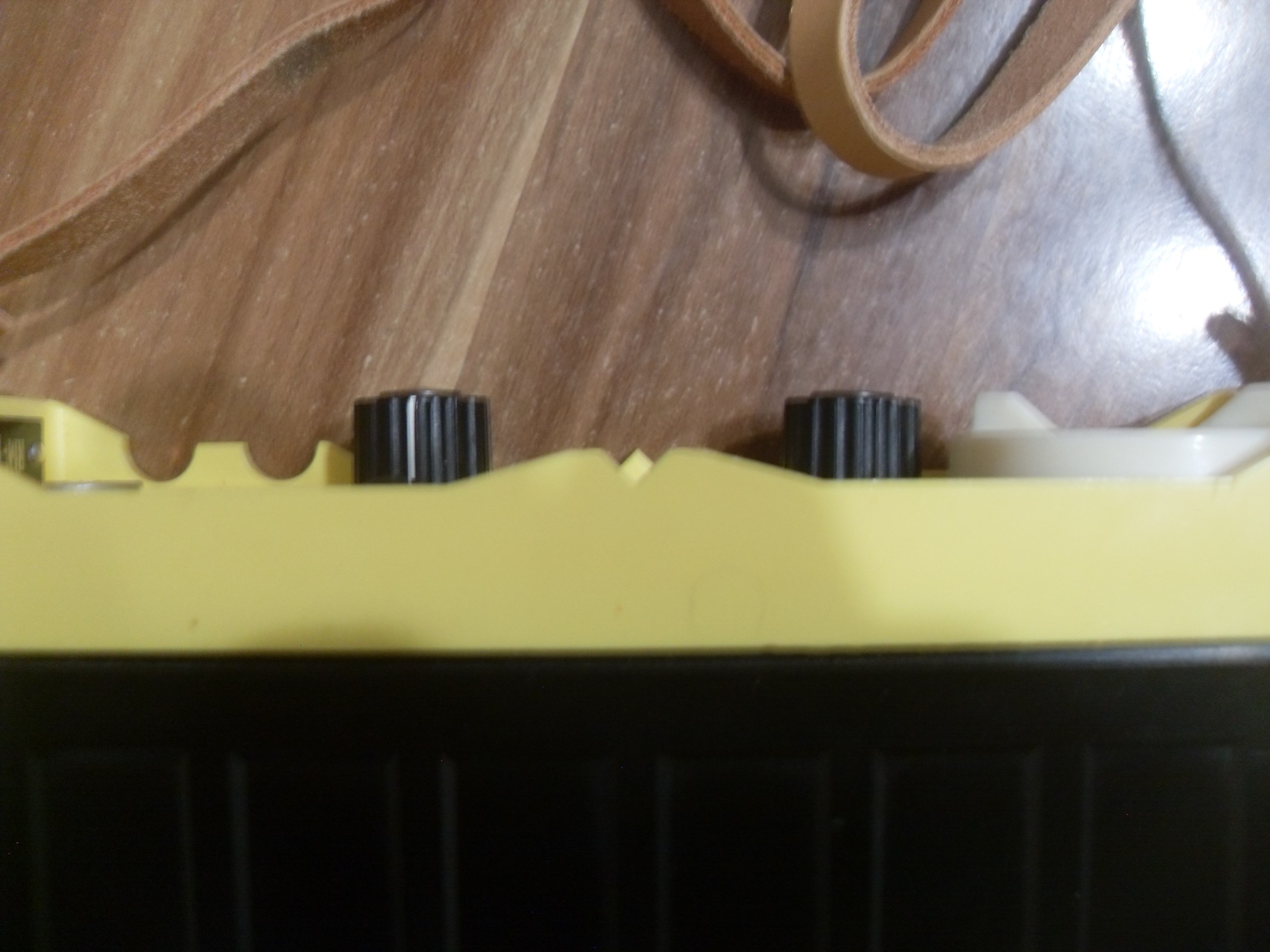

Na leme ovládacieho panela sa nachádzajú jednoduché mieridlá na zameranie maxima signálu vysielača.

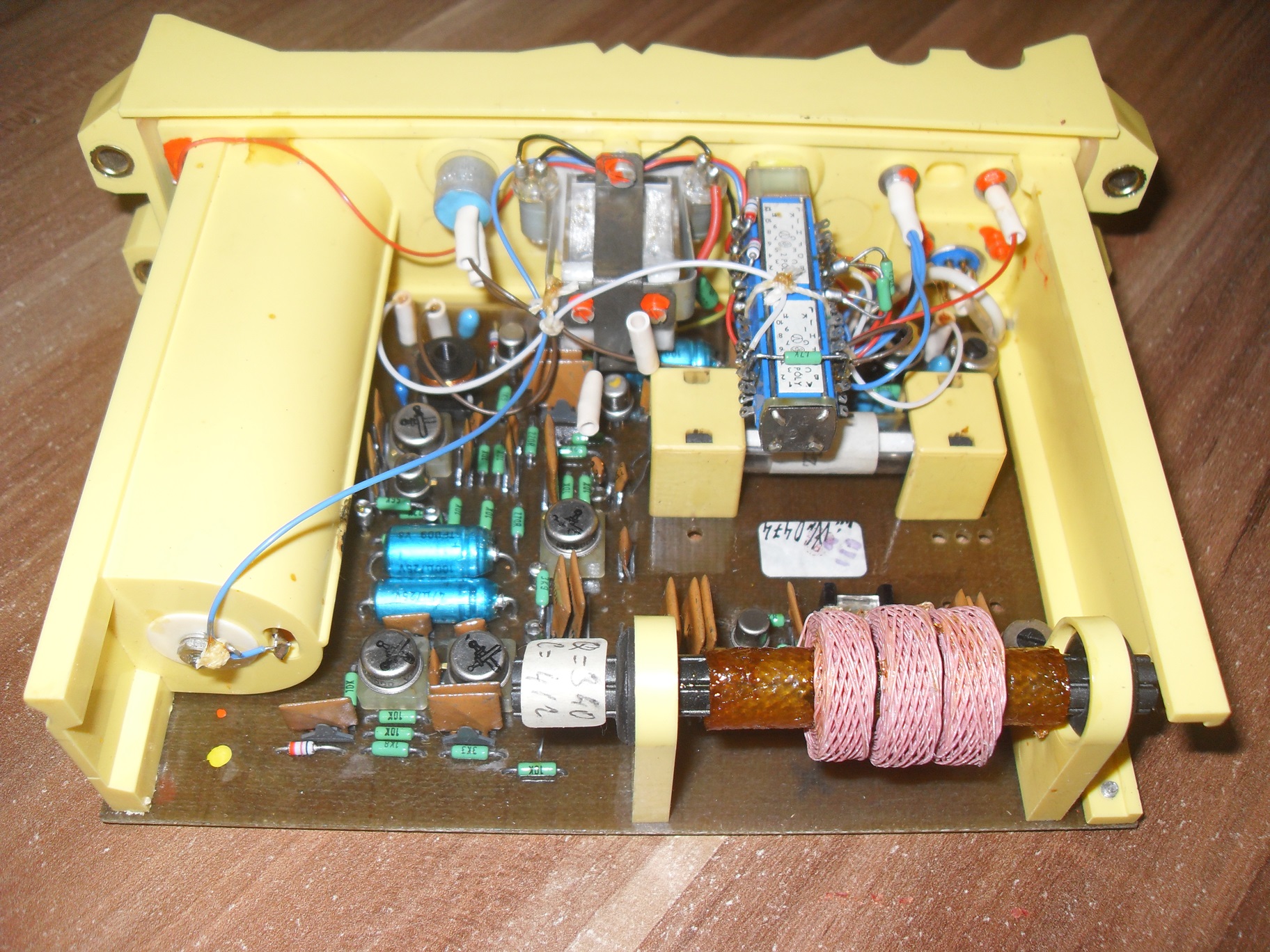

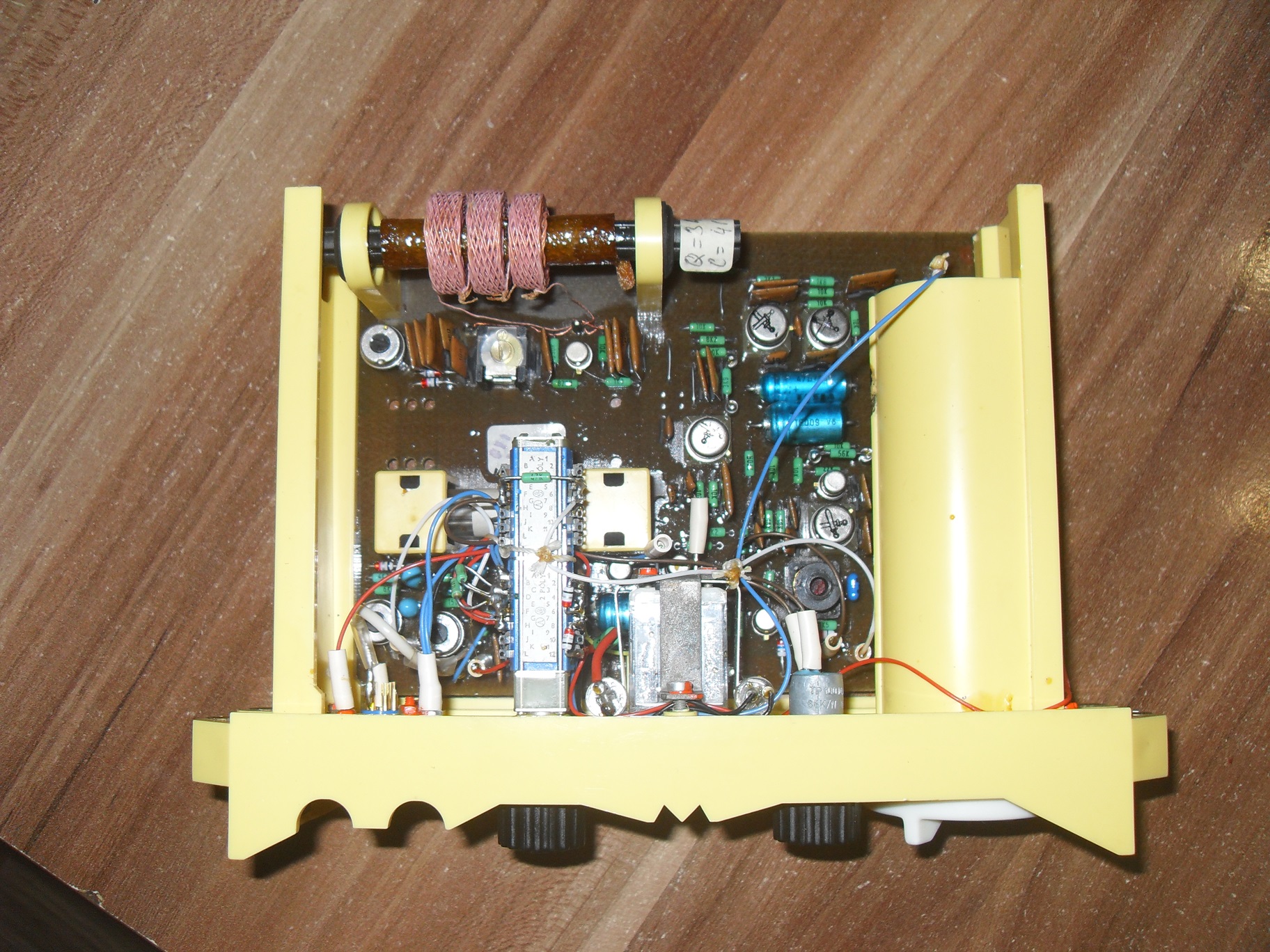

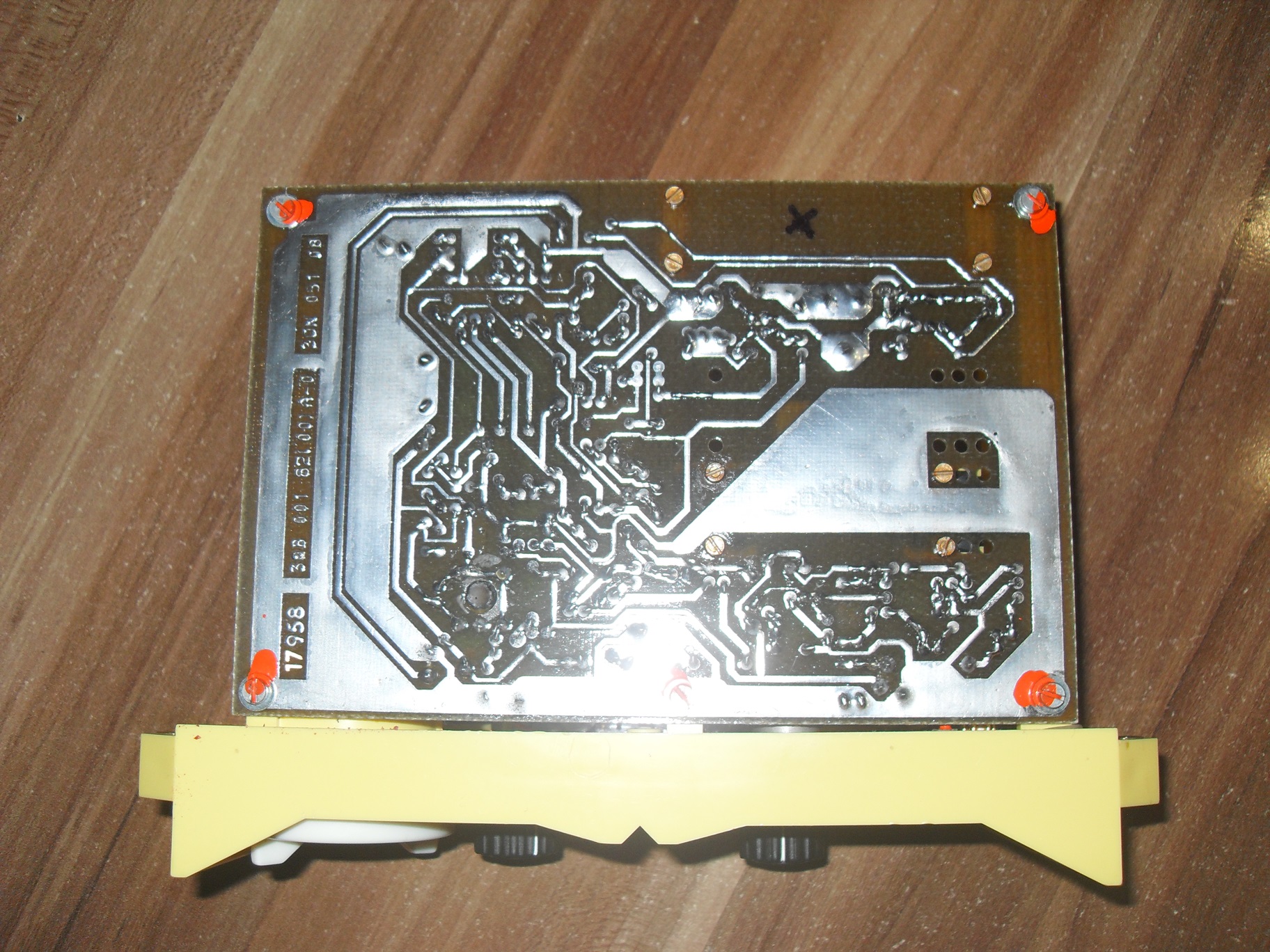

Elektronika je umiestnená na jednoducho plošnom spoji. V spodnej časti sa nachádza feritová zameriavaca anténa, takže príjmač má tzv osmičkovú charakteristiku zameriavania. To značí, že kolmo na vysielač má príjmač navyššiu citlivosť smerom vpred. Signál vzad je tlmený telom obsluhy. Zameriavať sa môže na maximum signálu, kedy sme k vysielaču kolmo a postupne ručne uberáme citlivosť a výchylku na indikátore. Druhá možnosť je zameriavanie na minimum signálu, kedy sa zameriava krátkou hranou príjmača, tak, aby bol signál čo najmenší, takže až v úplnej blízkosti vysielača. Smer merania nám ukazujú aj šípky s označením MIN a MAX na ovládacom paneli.
