EKD 300

Pridané: 11.05.2025 / 15:40

Dostal som sa k ďalšej zaujímavosti, ktorá aj napriek svojmu veku má stále skvelé parametre.

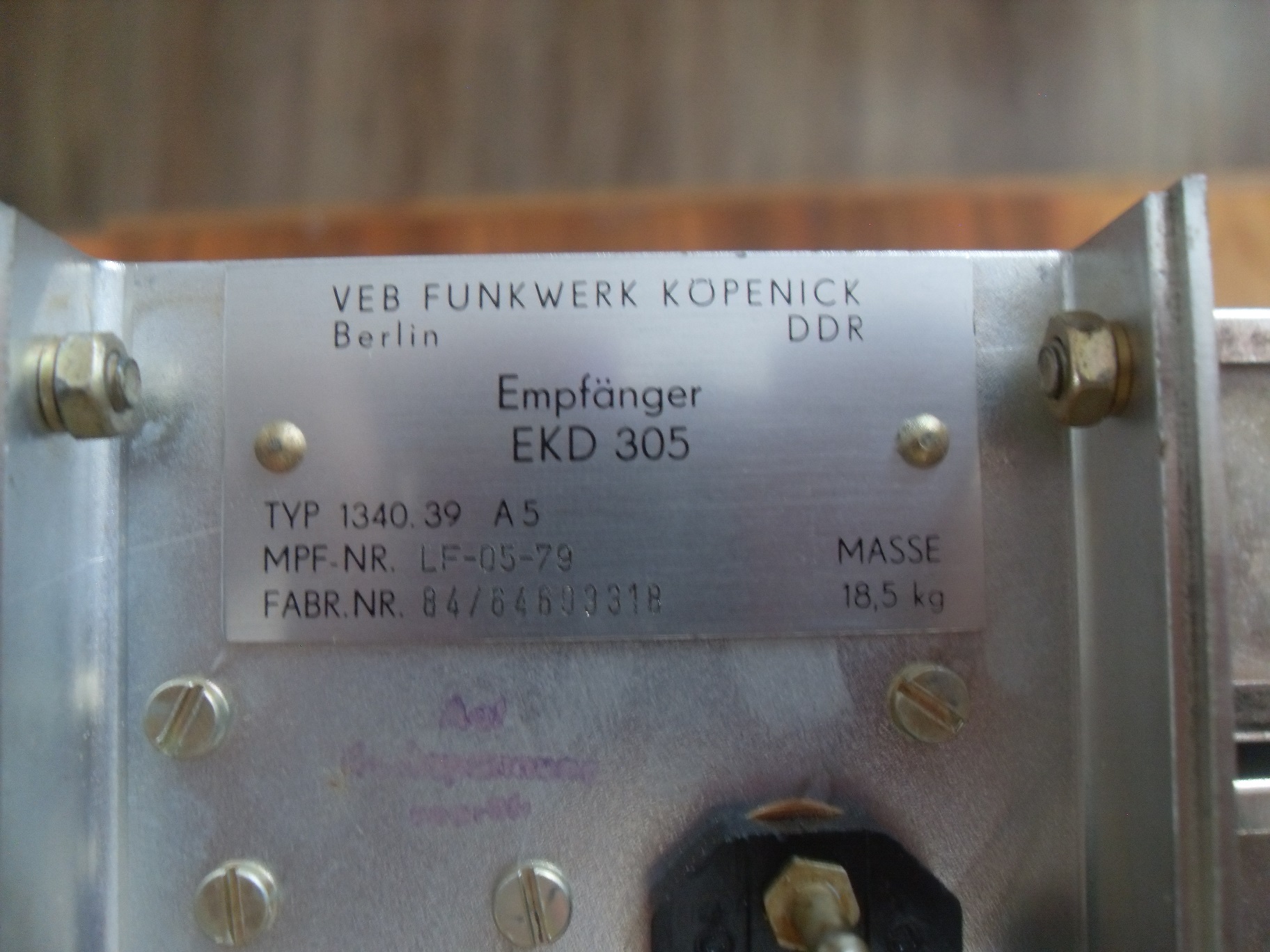

Komunikačný krátkovlnný príjmač sa vyrábal od 1984 roku v NDR (DDR) v RFT VEB-FUNKWERK. Vzhľadom na jeho vtedajšiu cenu (okolo 150 000kčs) si ho mohli dovoliť len niektoré zložky. Domyslieť si ktoré, nie je zložité...
Parametre zariadenia:
rozsah 14kHz až 30MHz
pracovná teplota -20°C až +55°C
rozmery 540 x 198 x 395mm
hmotnosť 18,5kg
prevádzky A1, A2, A2J, A2A, A2H, A3, A3J, A3A, A3H, A3Bj, A3Ba, A4, A4J, A4A, A7J, A7A, A9J, A9A,F1, F4. (takže vlastne všetky)
citlivosť A1 - 10µV /20 dB od 14kHz-150kHz/
A1 - 1µV /20dB 0.15-30MHz/
A3J 3µV /20dB 0,15-30MHz/

Jedná sa o dvojitý superhet s dvojitým zmiešavaním a dvomi demodulátormi. Umožňuje pripojenie diaľkopisu, osciloskopu, alebo preselektoru označovaného ako EZ 100, alebo EZ 111.

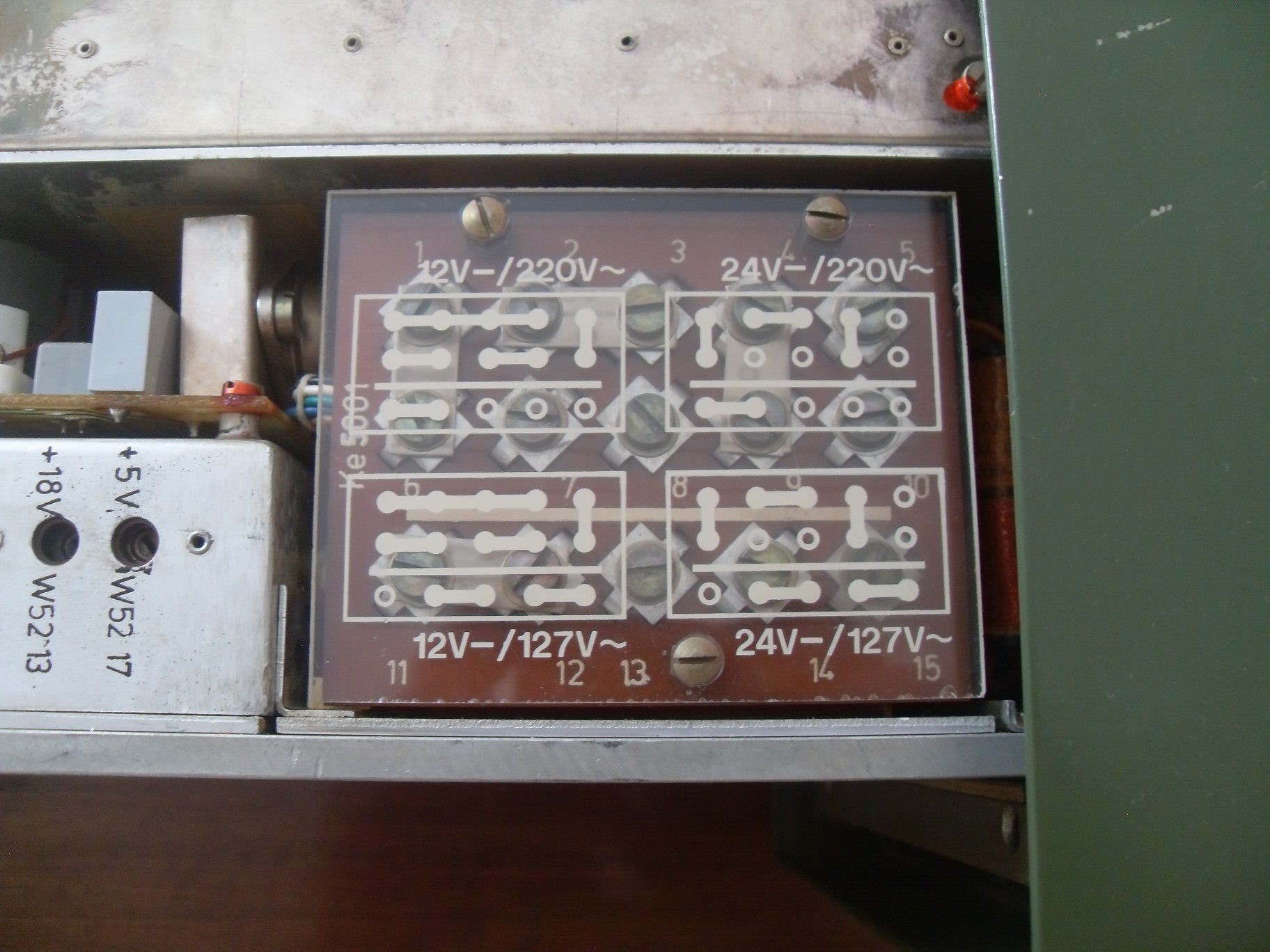

Napájanie (voliteľné prepojkami): sieť 127/220V
batéria 12/24V

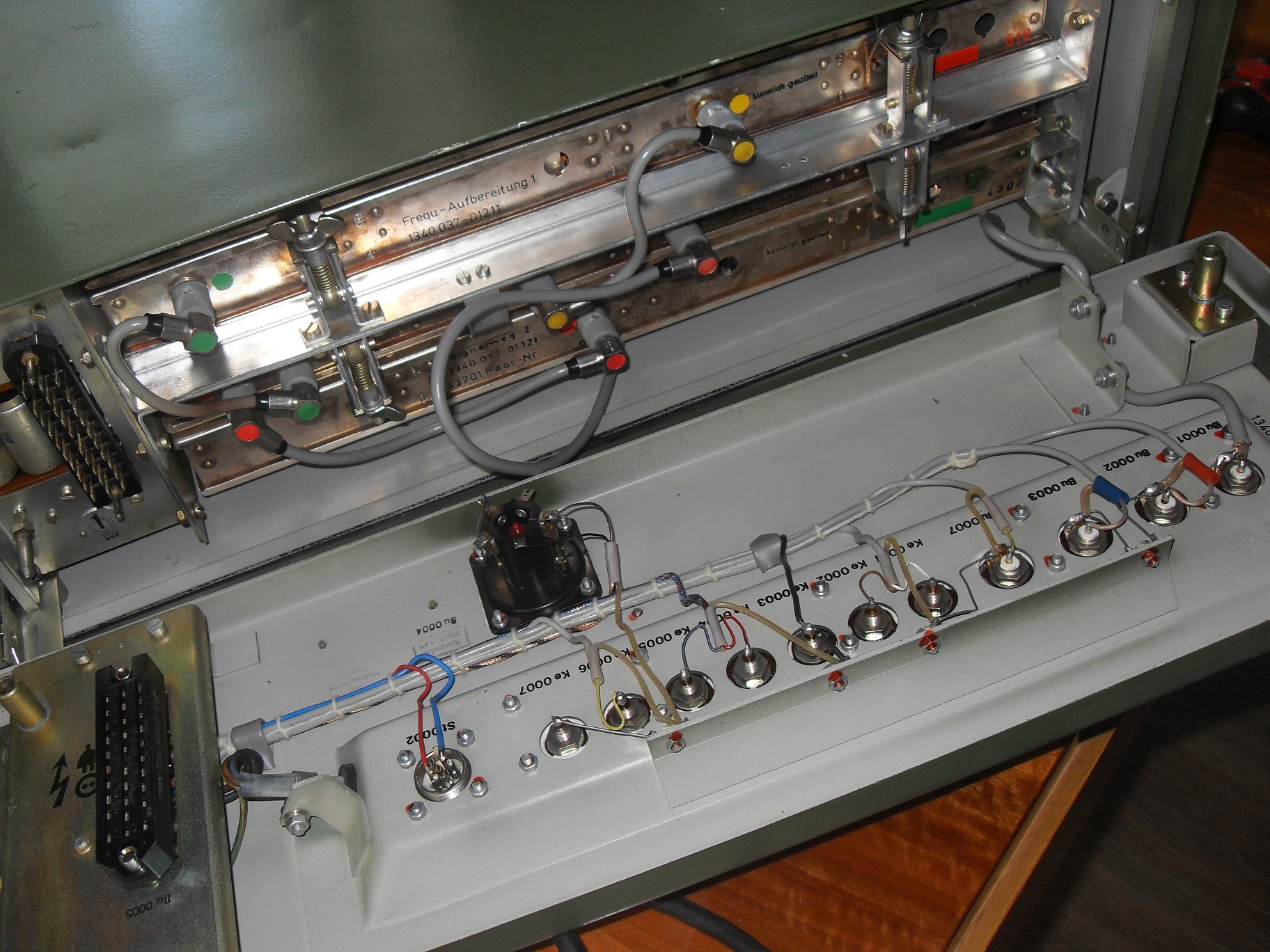

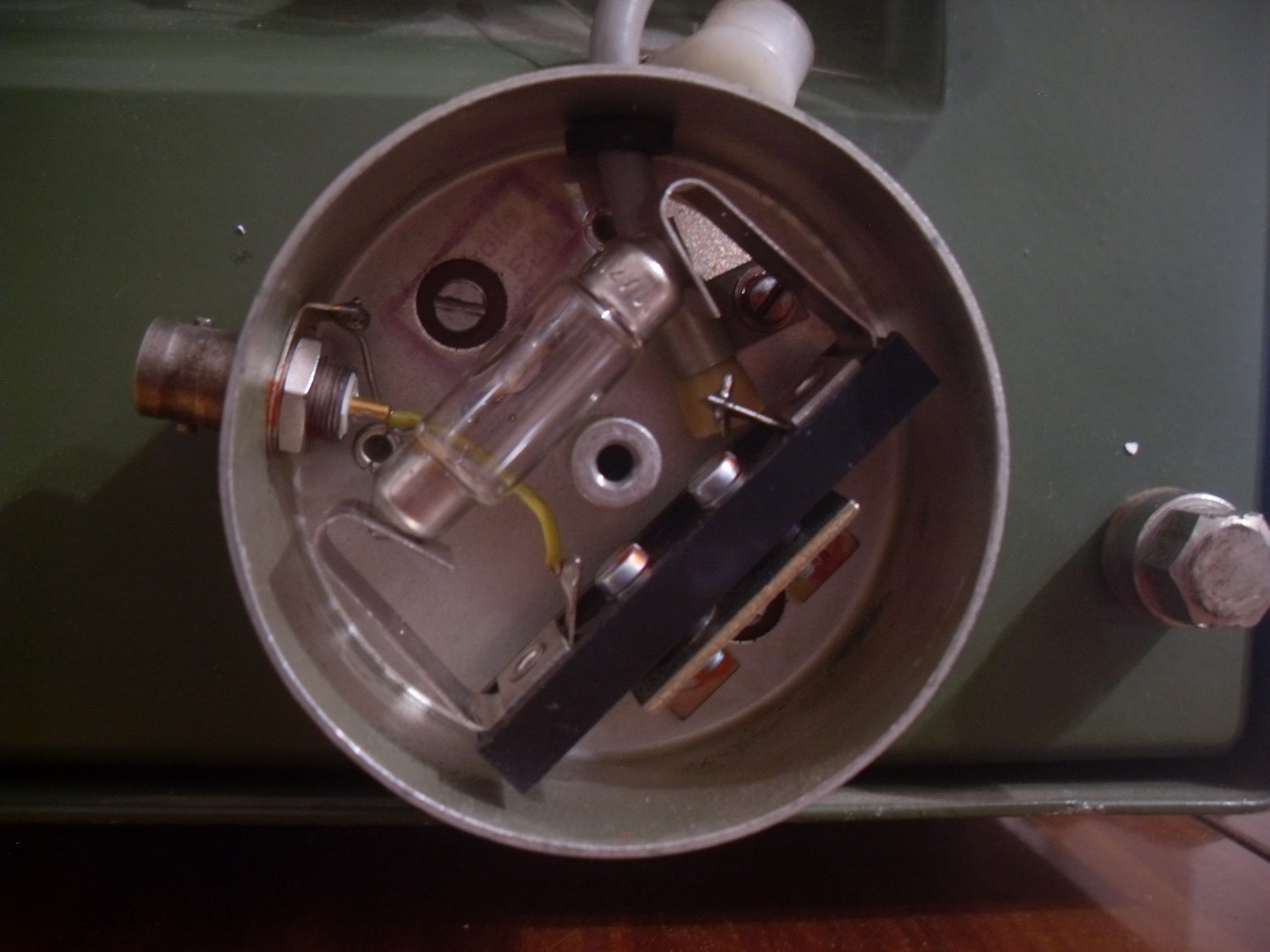

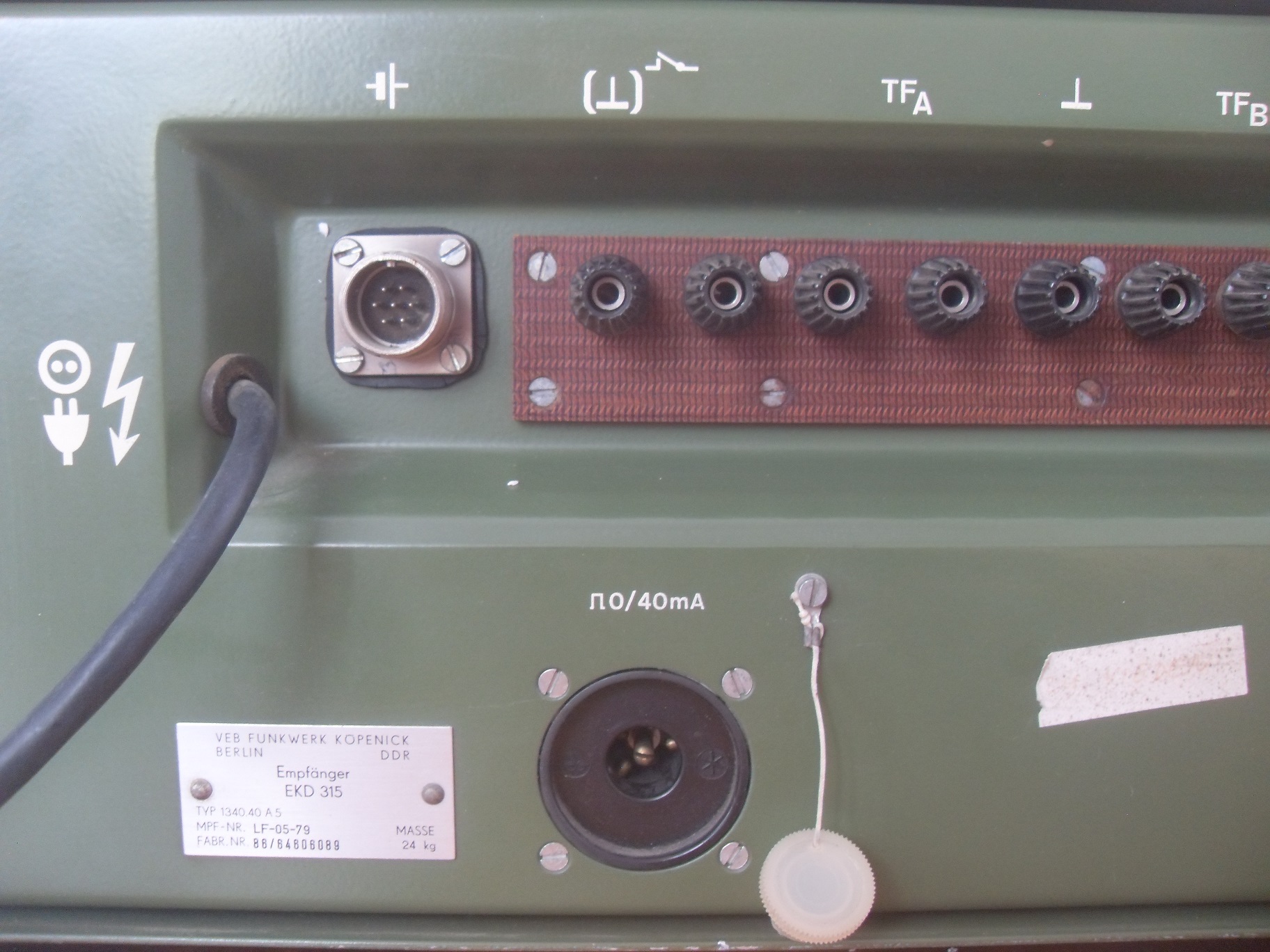

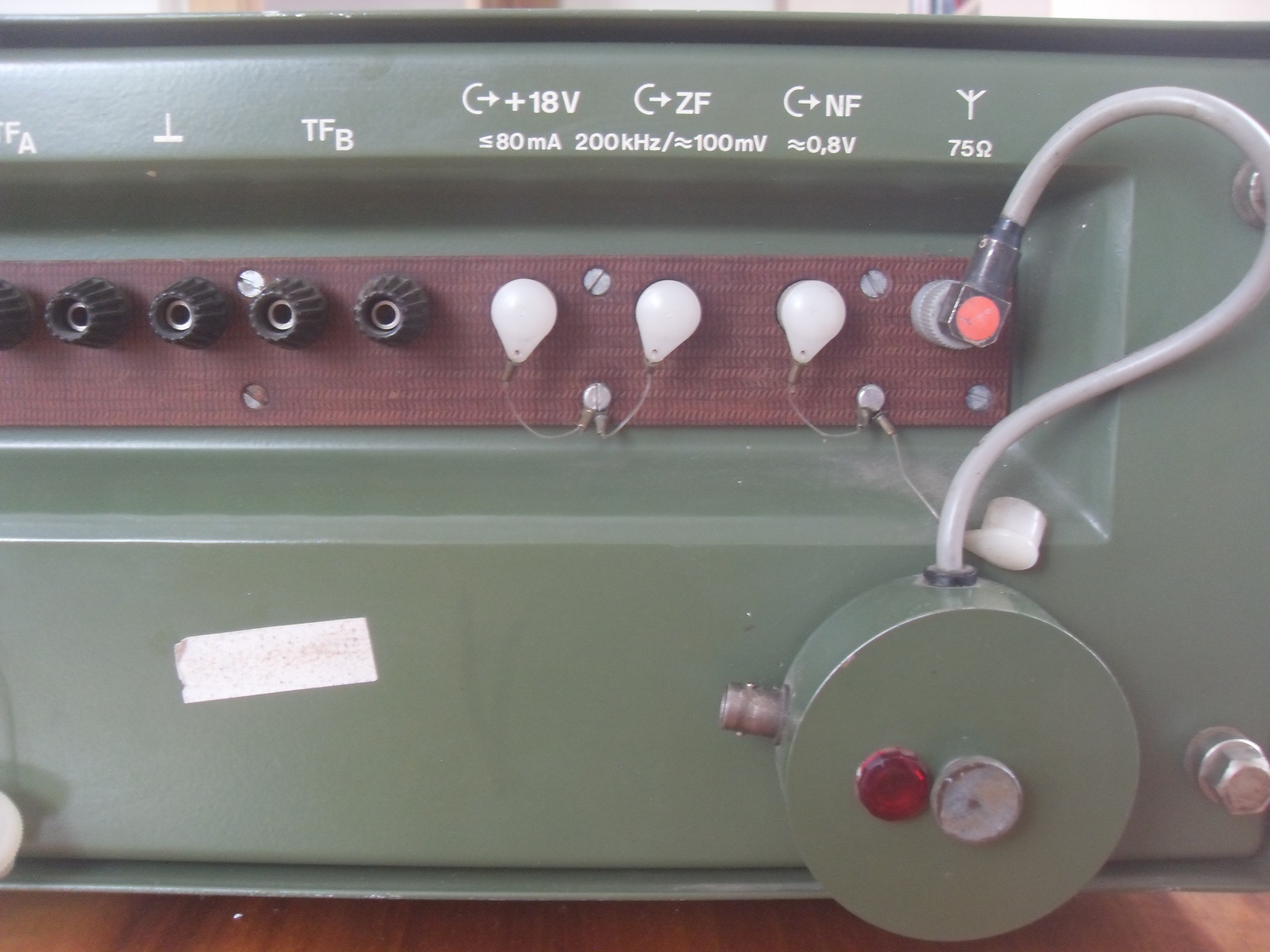

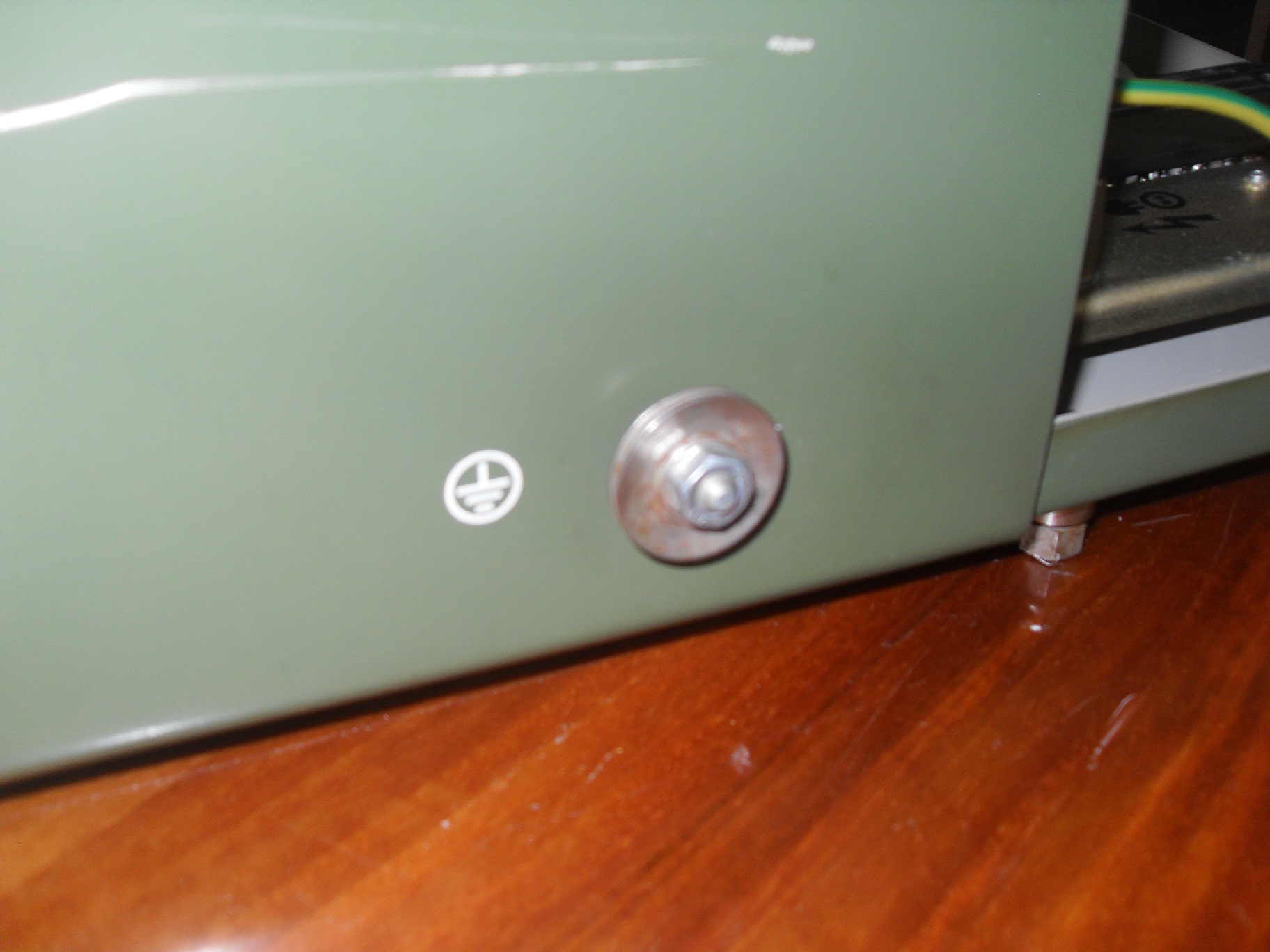

Pripojenie antény sa vykonáva pomocou BNC konektora cez ochranný prepäťový obvod (sulfidová žiarovka) umiestnený na zadnom paneli. Tam sa nachádza aj pripojovací sieťový kábel, pripojenie diaľkopisu, a konektory na ďalšie zariadenia (popis bude nabudúce).

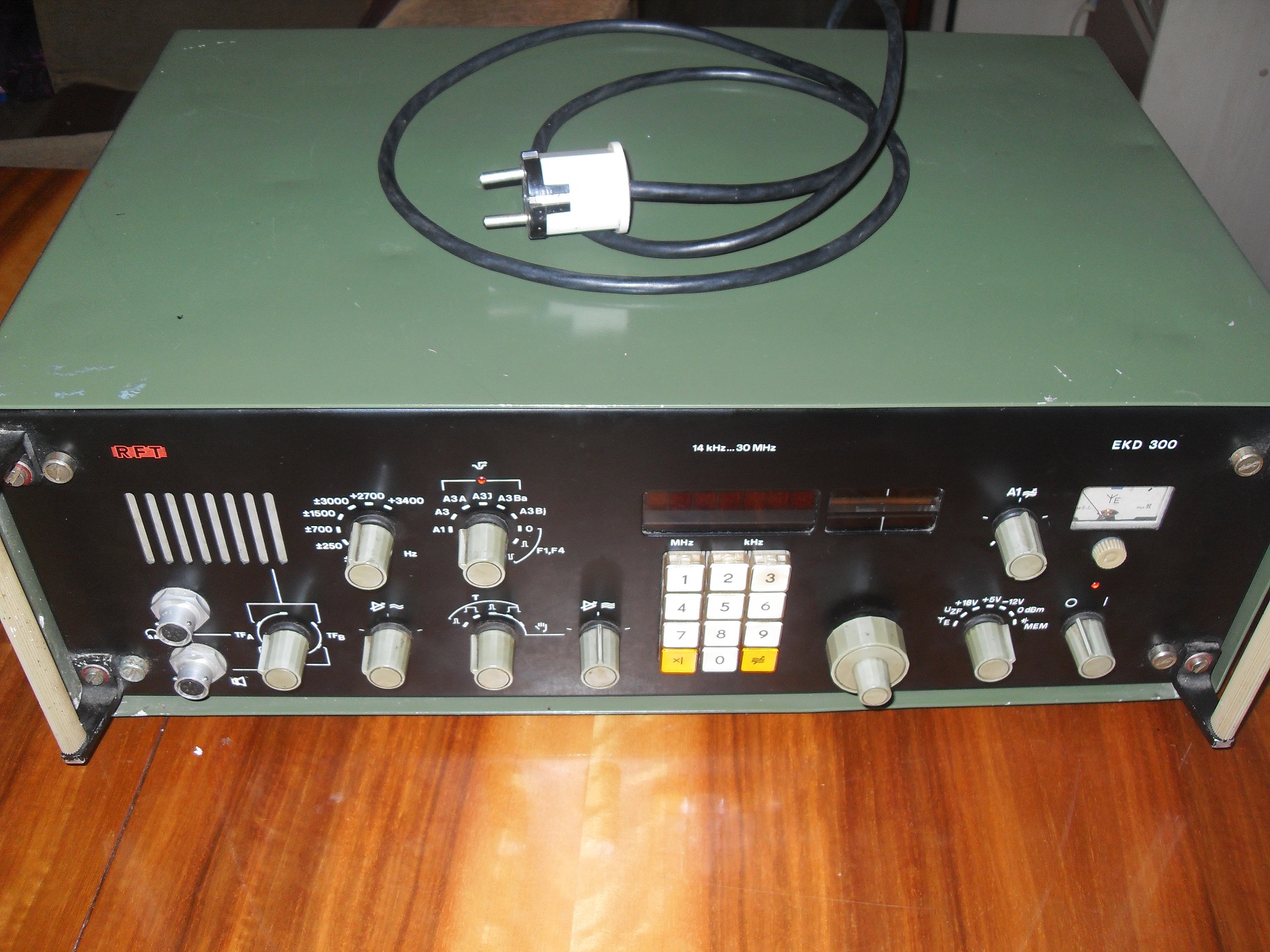

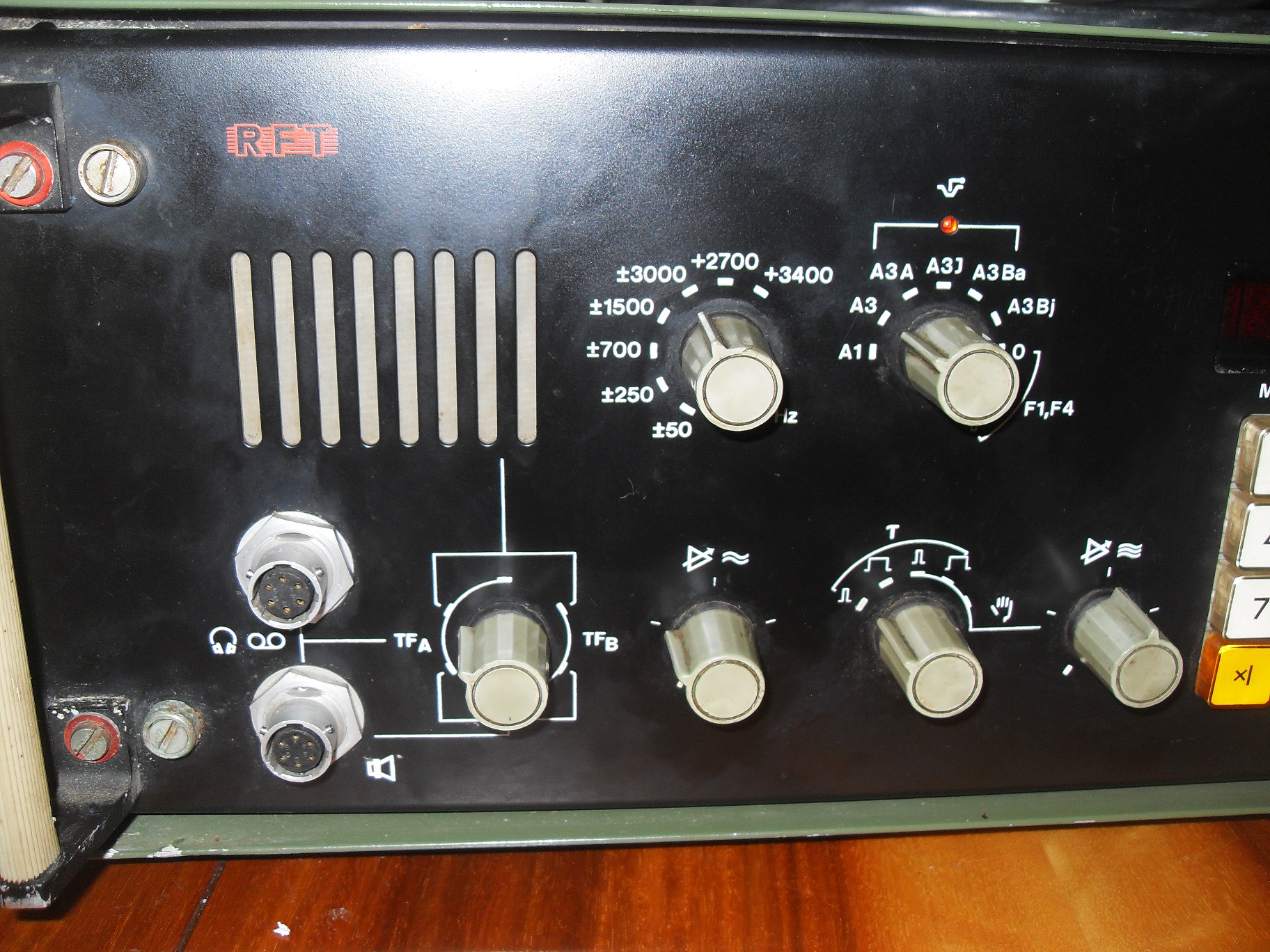

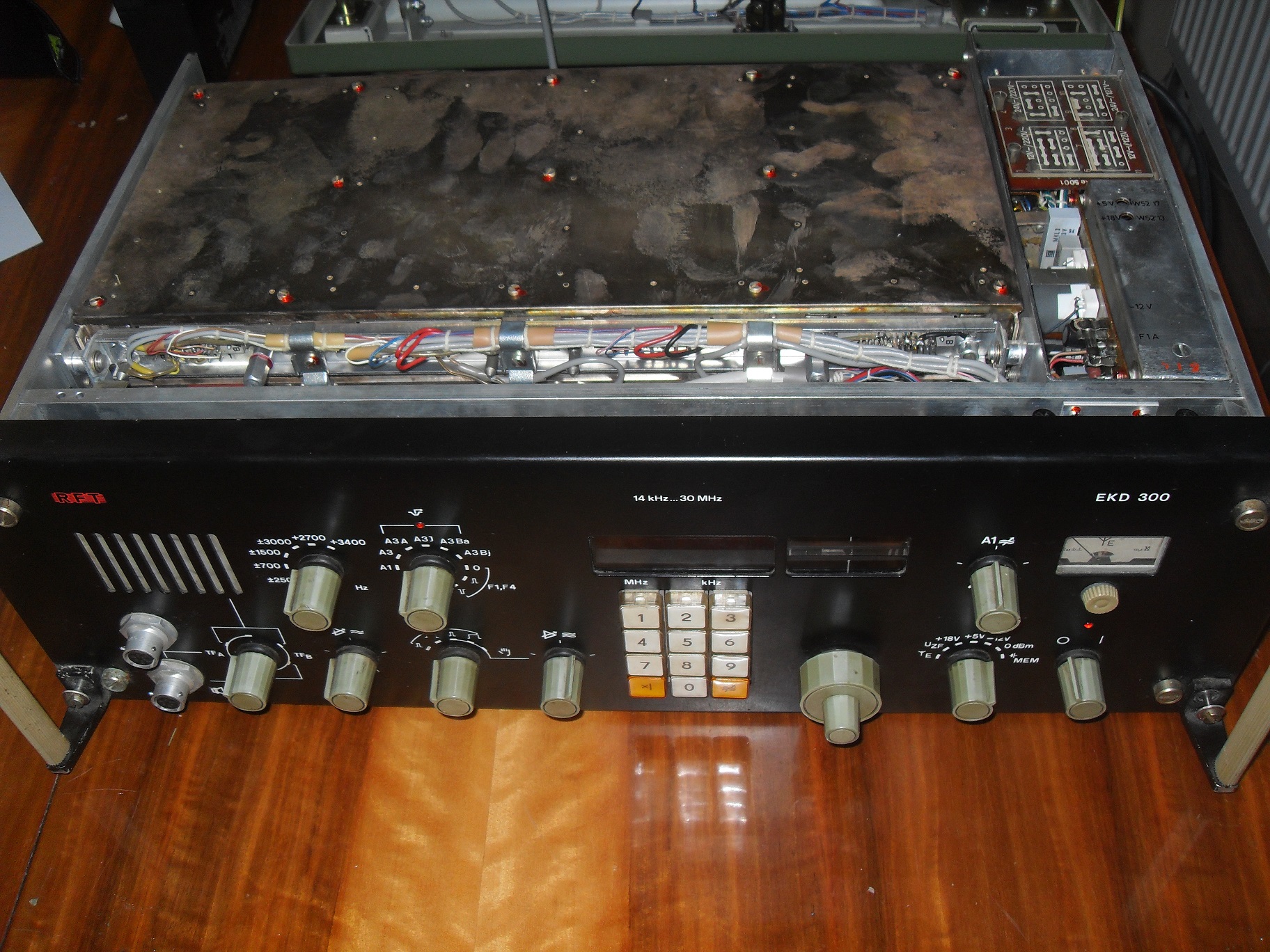

Predný panel zľava obsahuje integrovaný reproduktor, pod ním konektory na slúchadlá/ext.repro/magnetofón, prepínač nf výstupu z demodulátorov A a B, hneď vedľa je ovládanie hlasitosti, režim nastavenia citlivosti (úzka/široká automatická, poloautomatická a ručná). Nad nimi sa nachádza ovládanie šírky medzifrekvenčných filtrov, a prepínač režimu príjmu. Nad ním je dióda signalizujúca synchronizáciu nosnej vlny.

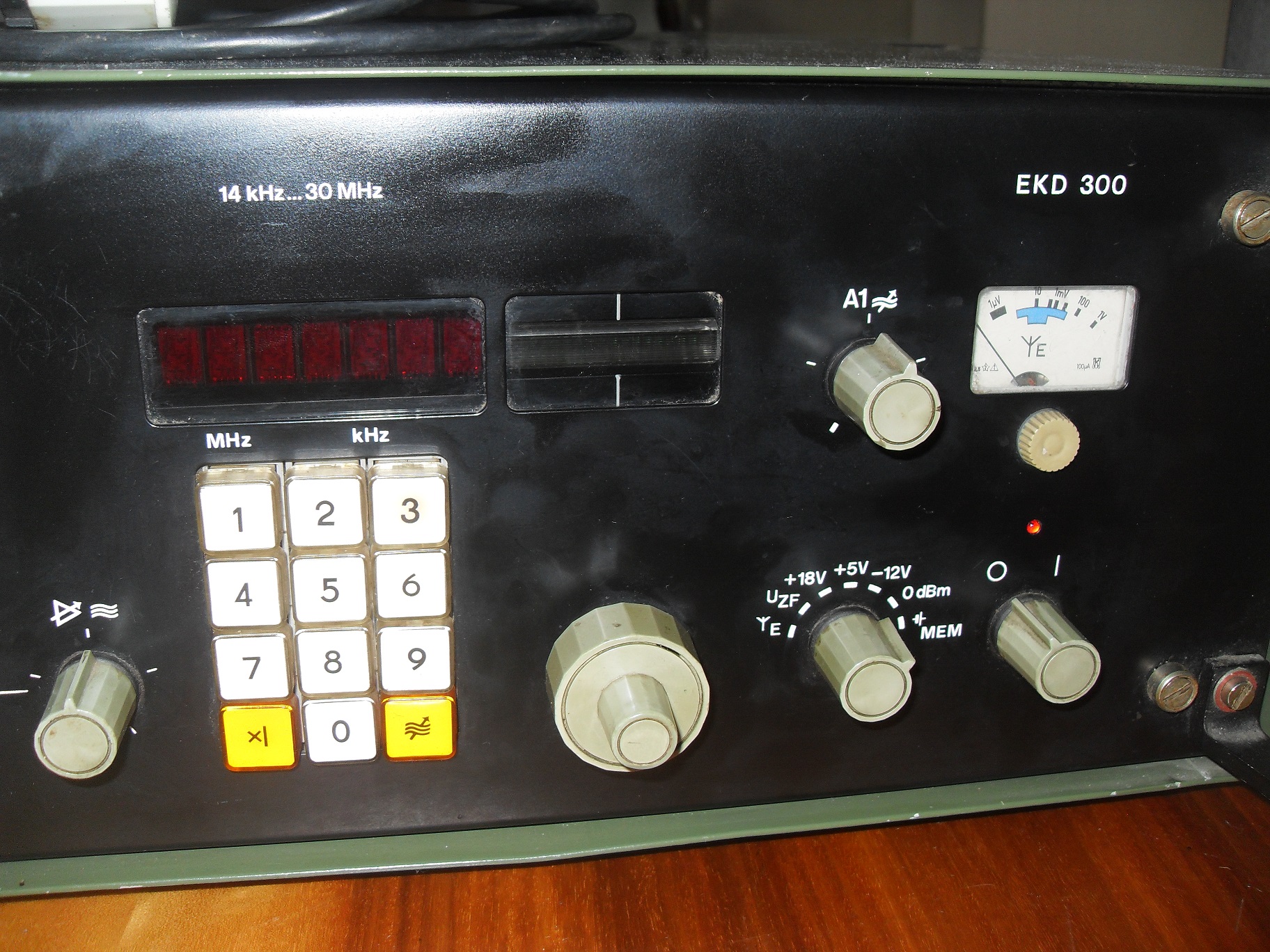

Na zadávanie frekvencie príjmu sa používa tlačidlová klávesnica, a jemné plynulé vyladenie je možné ešte ručne točítkom. To má ale 60Hz na jedno otočenie, takže na lietanie po pásmach to fakt nieje... Pod tlačidlom 7 na klávesnici sa nachádza tlačidlo xI, týmto sa vymazáva už zadaná frekvencia. Pod tlačidlom 9 je tlačidlo slúžiace na zapnutie plynulého ladenia ručne. Po zapnutí sa rozsvieti. Nad klávesnicou je LED displej a vedľa LED bargraf iba pre F režim. Točítko A1 umožňuje vyladenie tónu pri režime A1, pod ním je prepínač signálov pre ručičkový indikátor. A na záver ešte hlavný vypínač.

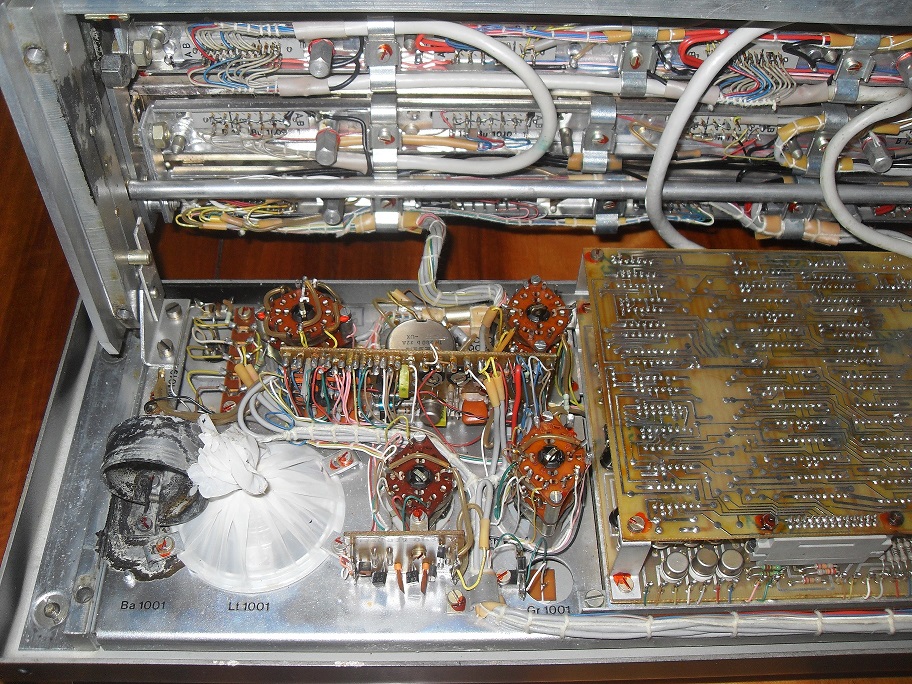

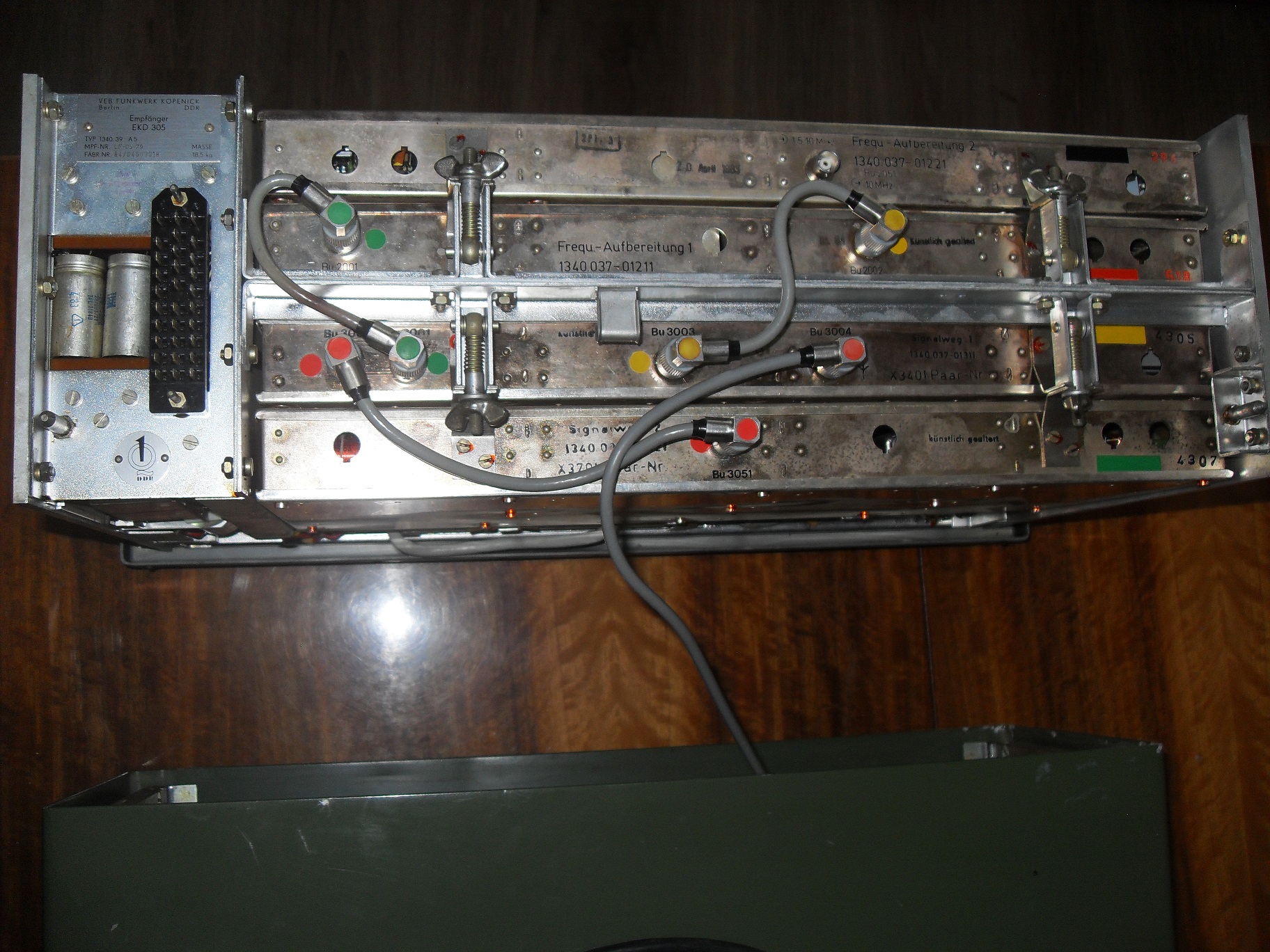

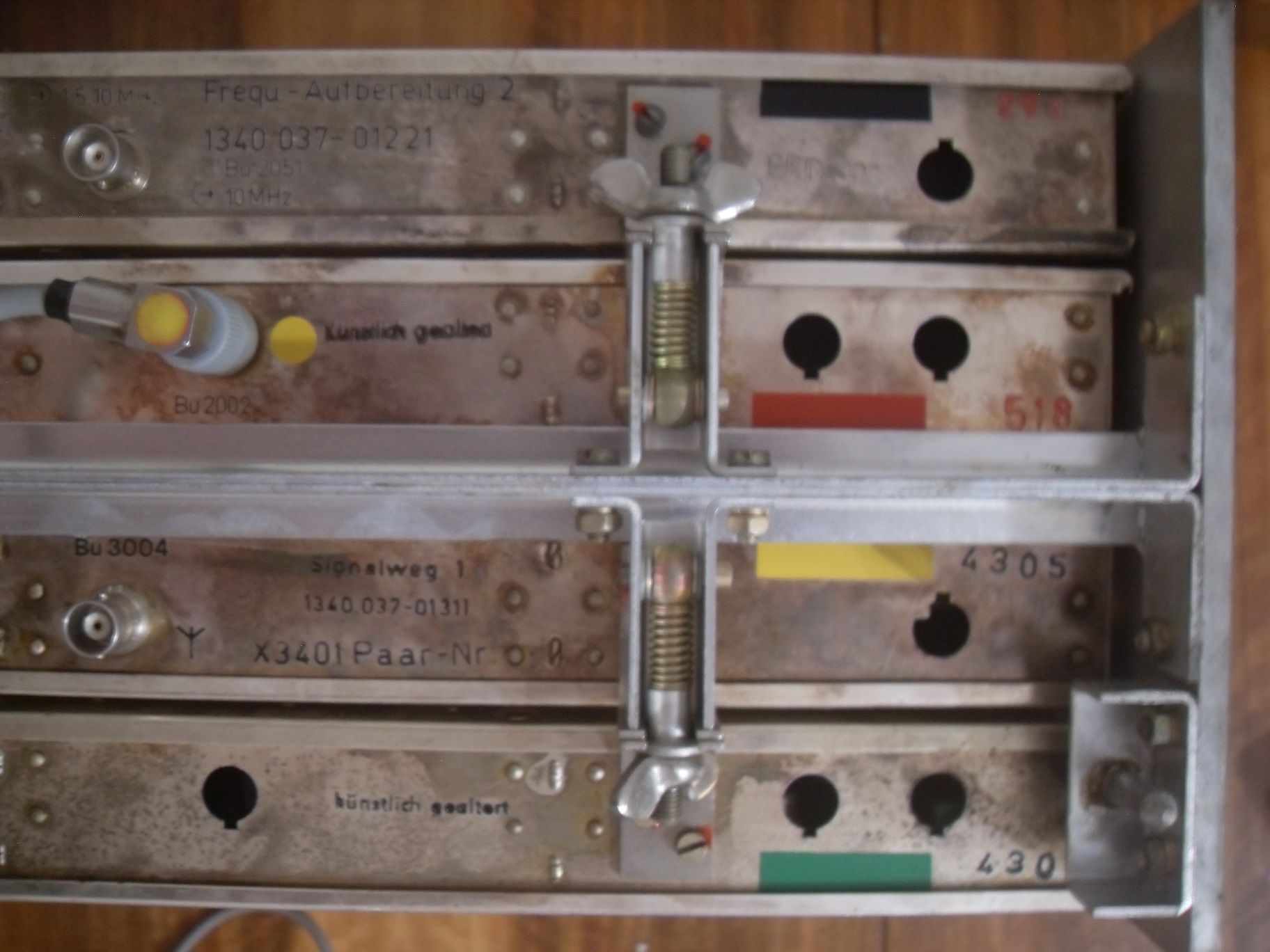

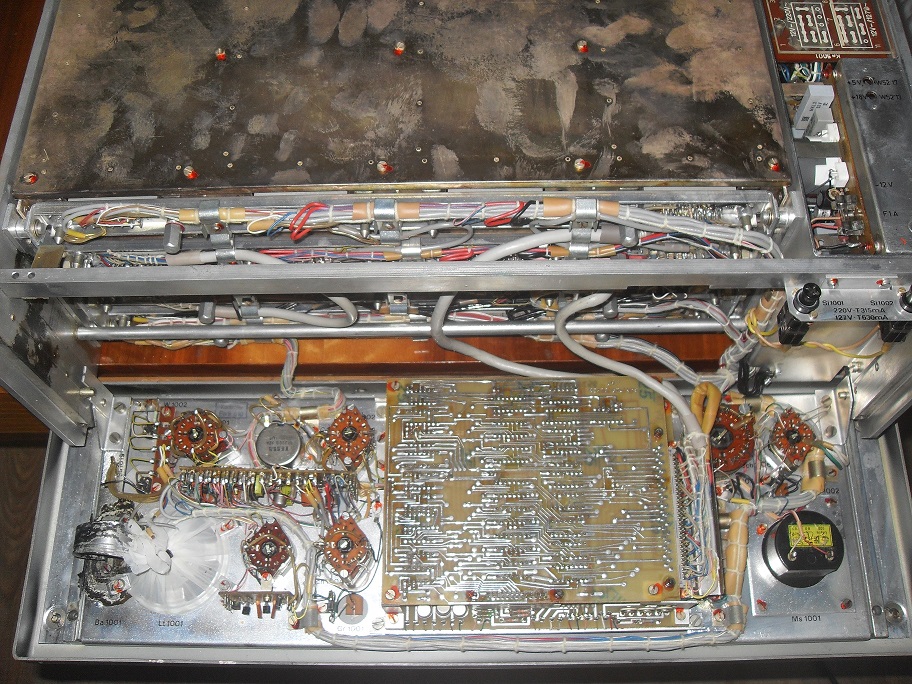

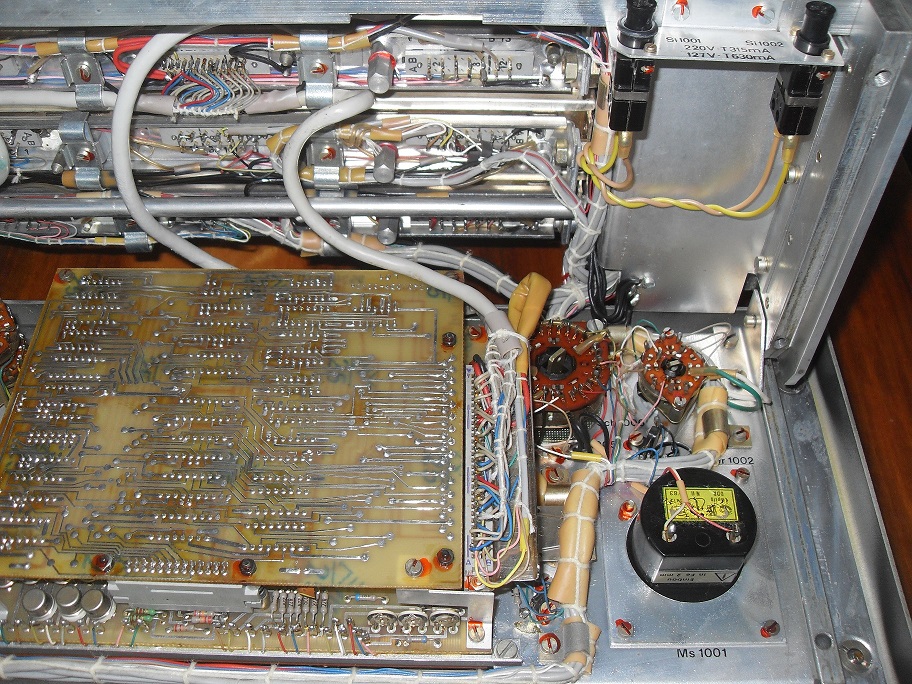

Plošáky v prístroji sú urobené formou kaziet a pekne prístupné, vrátane kabeláže.
Na mojom príjmači nefungovalo toho viac:
reproduktor - vytečený elektrolyt zo záložnej batérie rozleptal jeho membránu a cievku
zdroj - niekedy nedával -12V, studený spoj na plošáku
problém s citlivosťou - divne pricvaknutý prívodný kábel antény vovnútri prístroja
regulácia hlasitosti - vadný poteciometer
A potom nefunkčné podsvetlenie a aretácia tlačidla ladenia, vadná LED indikujúca zapnutie, vytečený elektrolit zo záložnej batérie pre pamäť. Na niečom sa ešte pracuje, iné už je opravené.
Časom ešte pridám druhý článok...
