Nakoľko som chcel mať príjmač EKD300 trošku viac vybavený, zháňal som ešte zariadenie označeného ako EZ100.
Rovnako ako rada EKD, bol aj EZ100 vyrábaný u nemeckého RFT.
Jedná sa o preselektor a dvojkanálový ďalekopisný demodulátor určený pre príjmače rady EKD (100/300/500). Jeho váha je nezanedbateľných 14 kg a s rozmermi 540x394x188mm je to ďalší kus nábytku do zbierky. Je možné ho napevno upevniť, alebo len položiť na/pod príjmače rady EKD 300/500.
ďalšie parametre:
Demodulátor RTTY: Shift 50-1600 Hz, rýchlosť do 200Bd, prevádzka F1 a F7
Vstup Vf: 4x BNC 75 Ohm
Výstup Vf: BNC 75 Ohm
Vstup RTTY: 200 kHz - BNC 50 Ohm, 2x NF
Výstup RTTY: +-20 mA, osobitné svorky, 0/40 mA zásuvka pre ďalekopis
Šírka pásma: 0,05xf
Napájanie prístroja je rovnaké ako u príjmačov EKD, a to nastaviteľné sieťových 127/220V, alebo 12/24V z batérii.
Spotreba preselektoru je cca 25W.
Ďalej umožňuje pripojenie a prepínanie až 11-tich antén, z toho 4 napriamo, a 7 ďalších pomocou externého anténneho prepínača AVV01S.

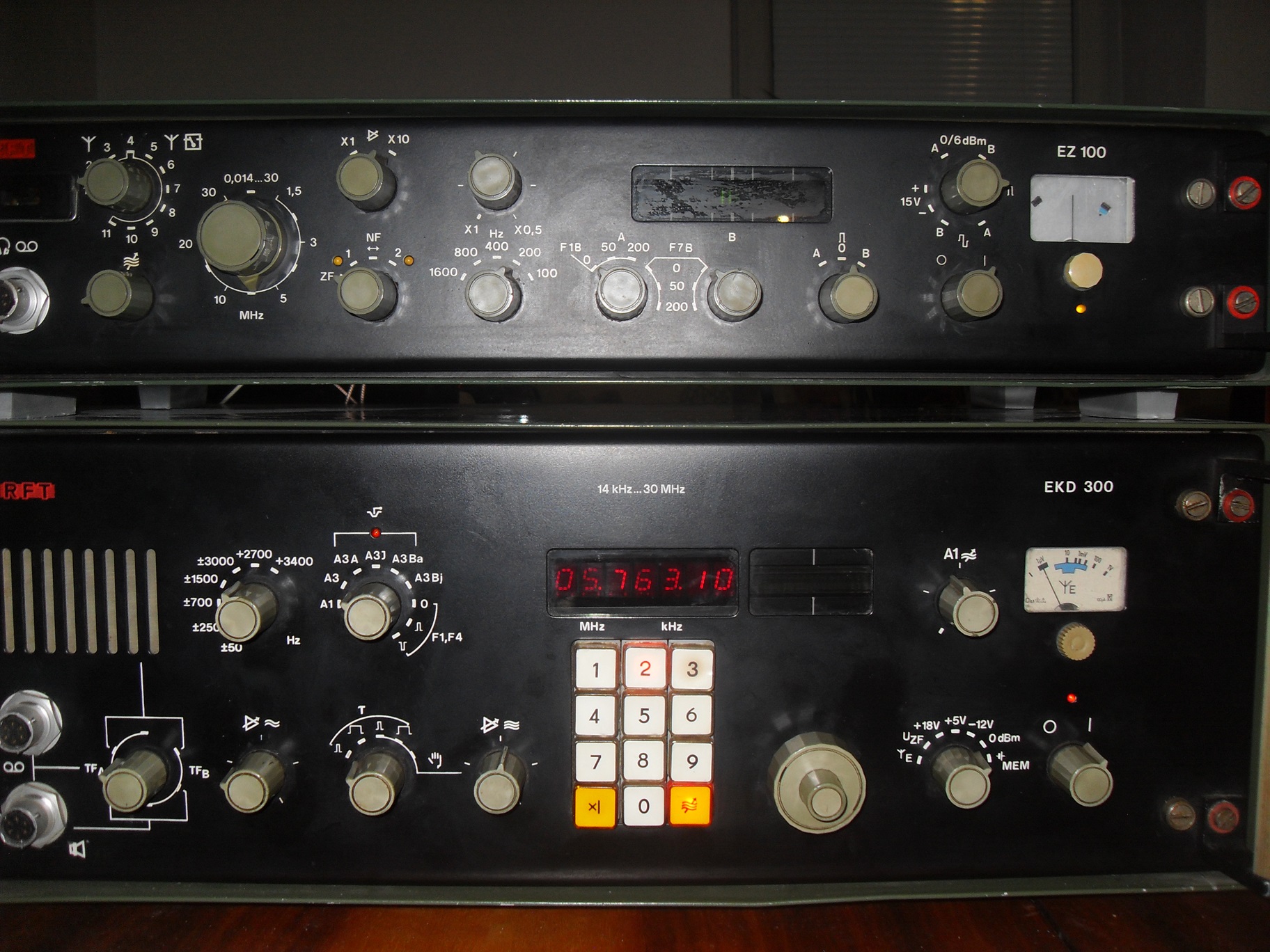

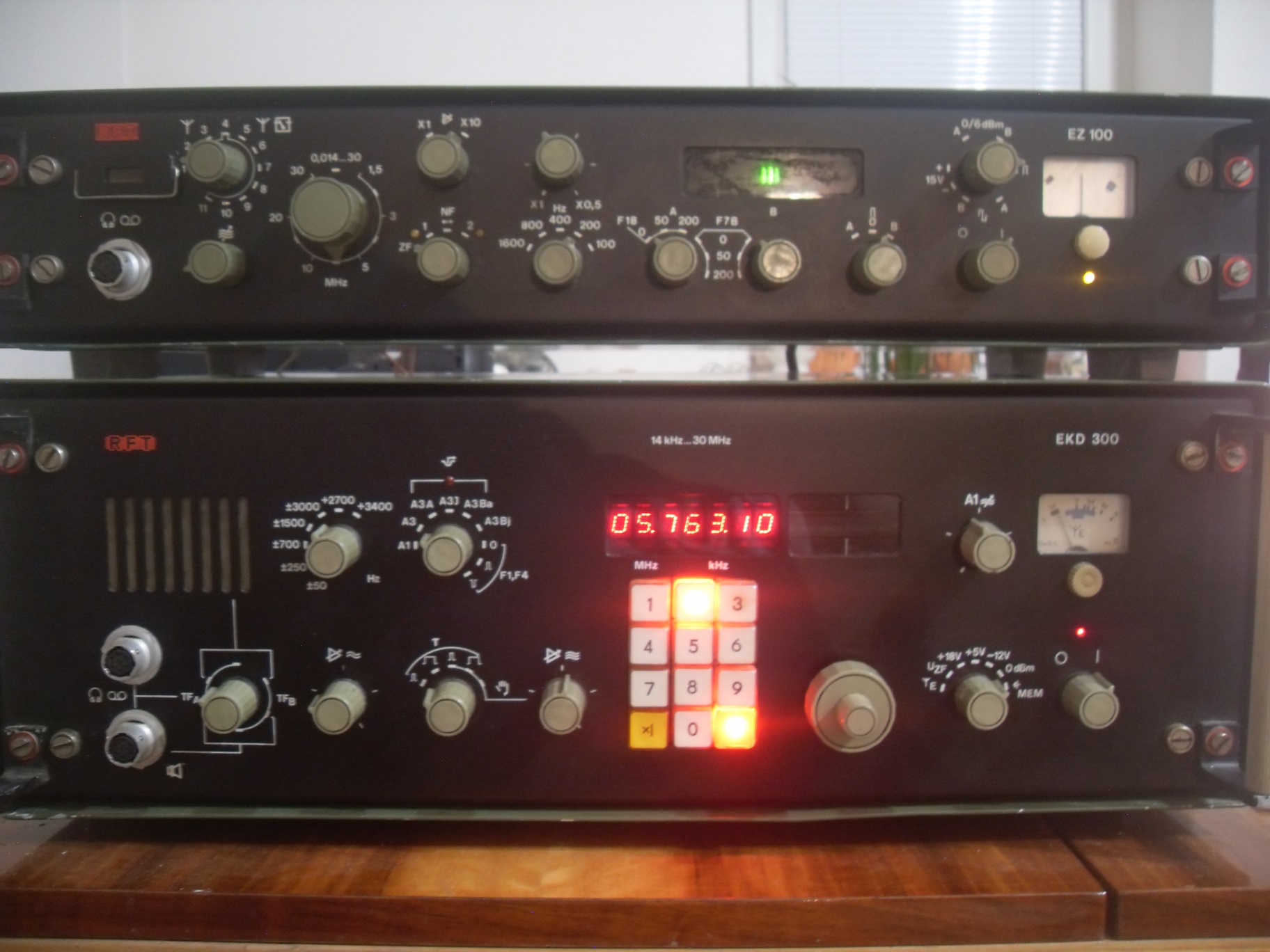

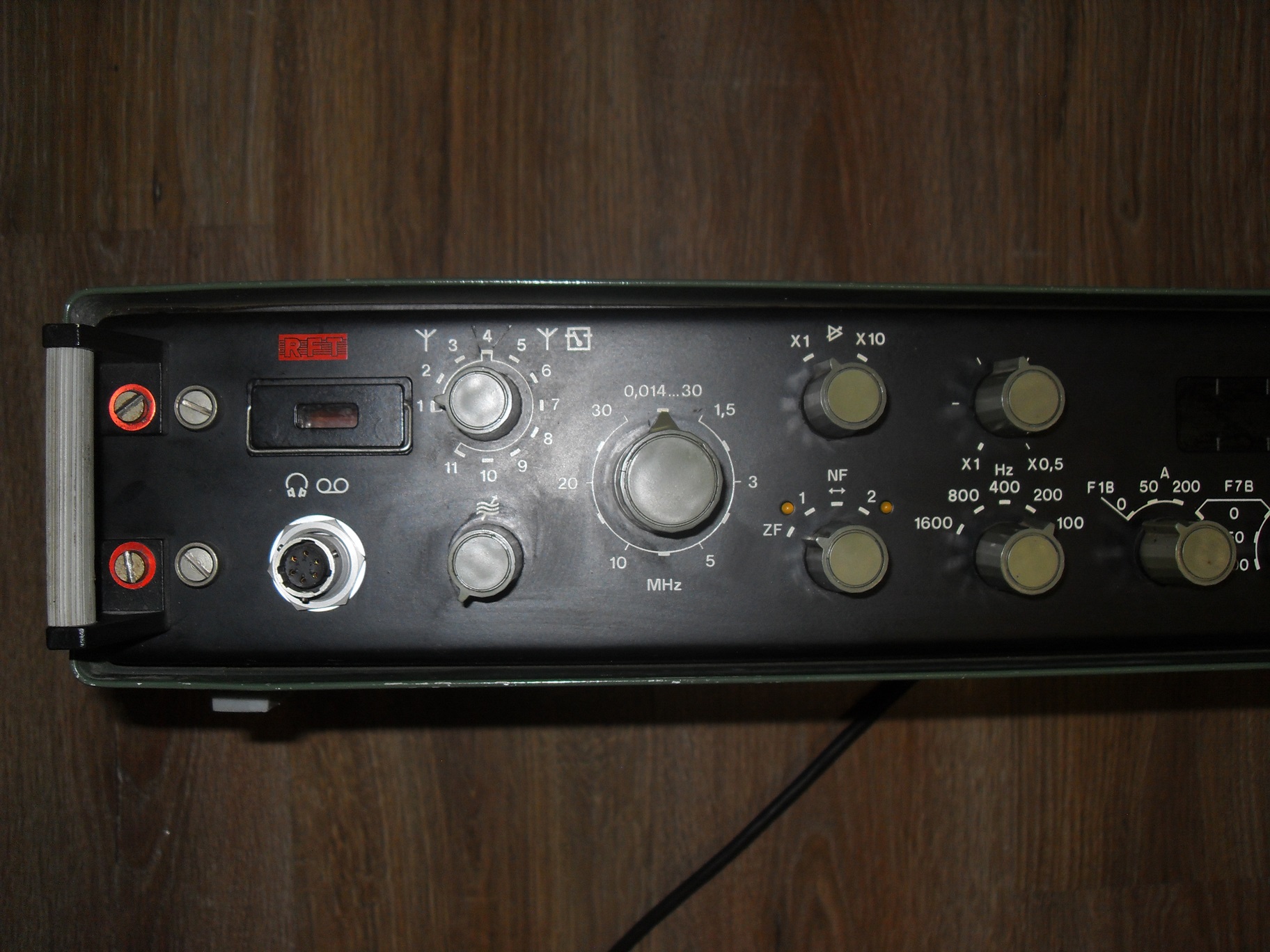

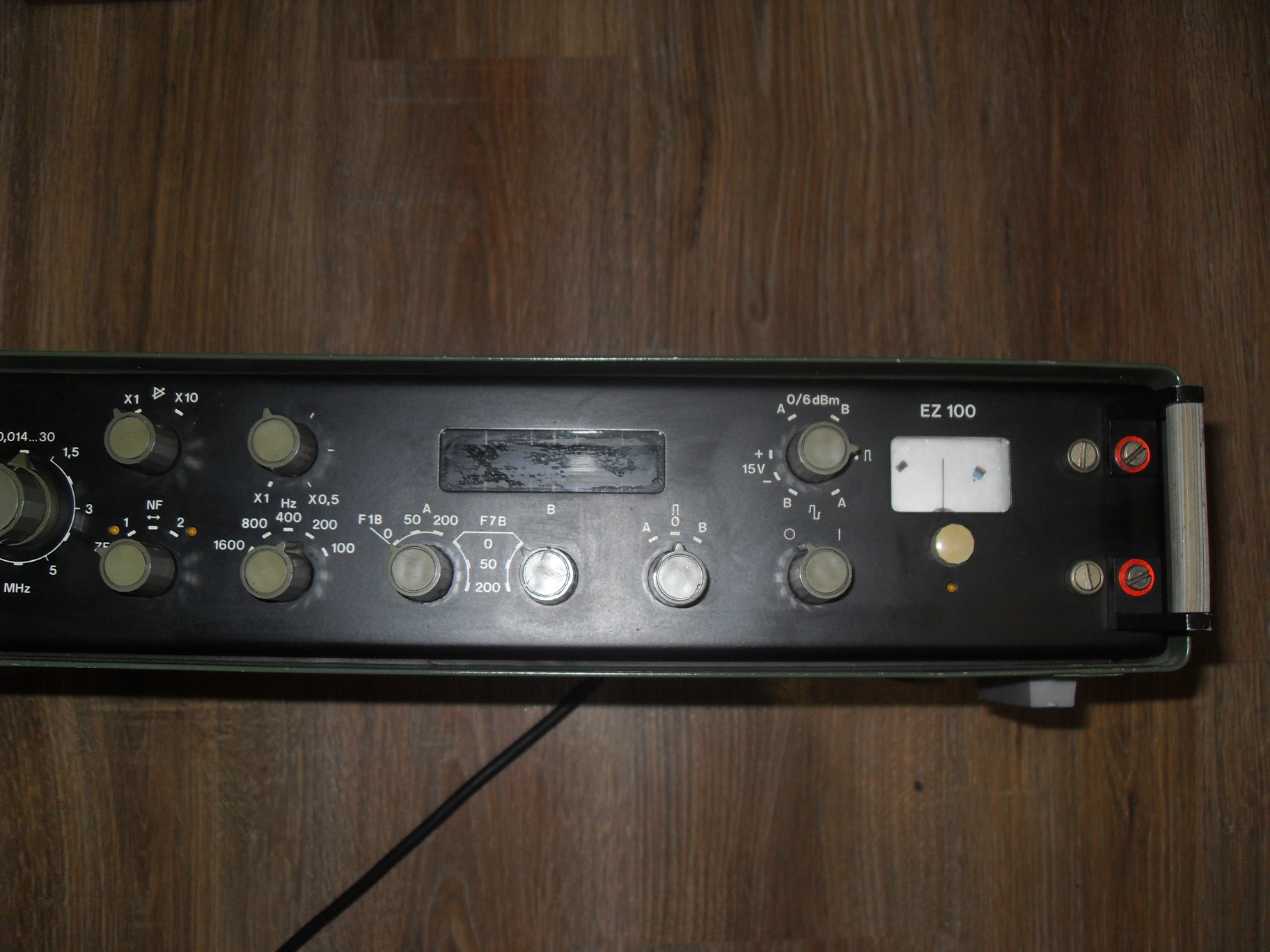

Na čelnom paneli sa okrem ovládacích a nastavovacích prvkov nachádza aj ochrana vstupu (žiarovka), LED bargraf na presné vyladenie RTTY a AM príjmu, ručičkový indikátor (ten bude potrebovať novú stupnicu) a konektor na pripojenie slúchadiel/magnetofónu.

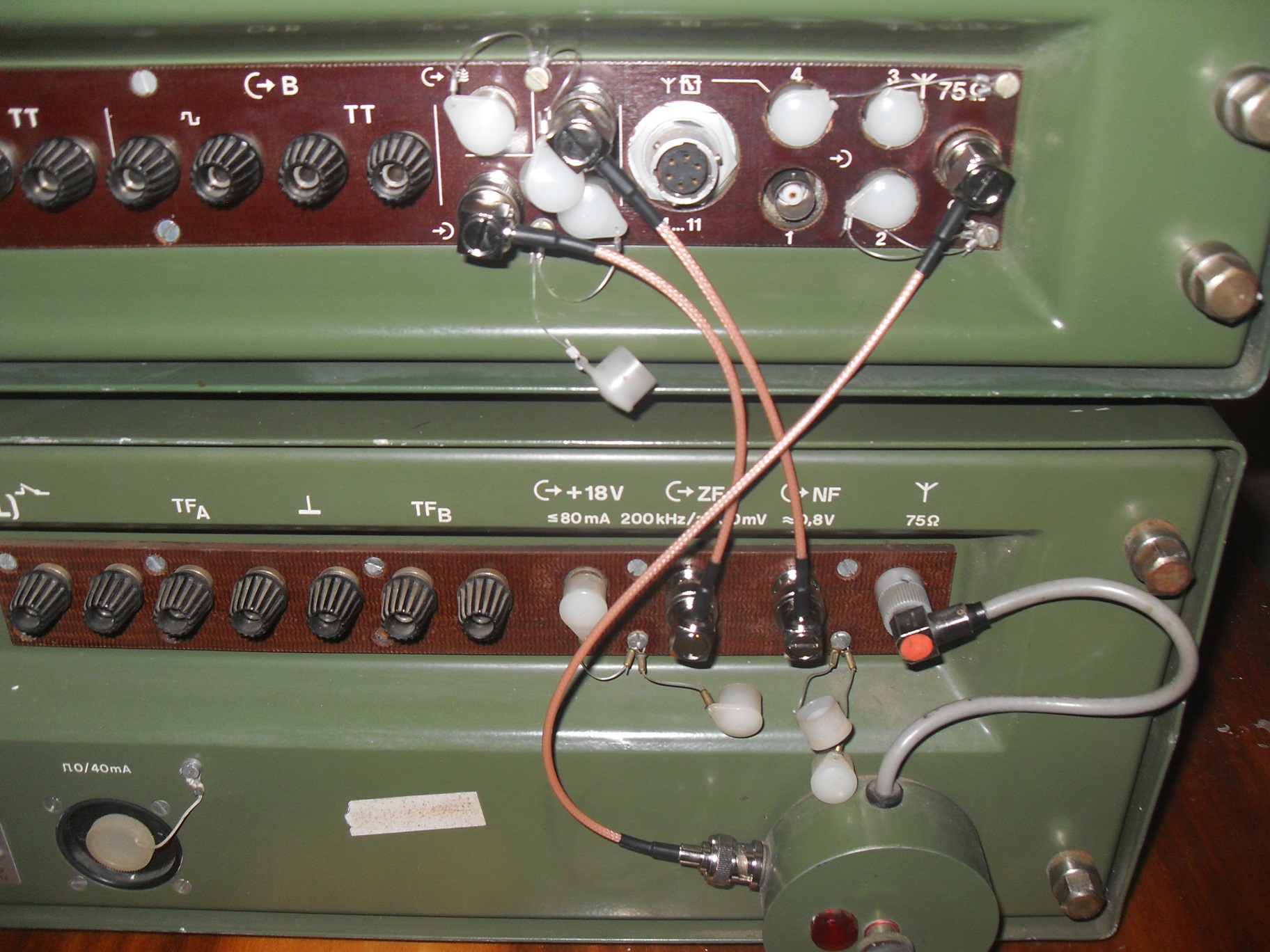

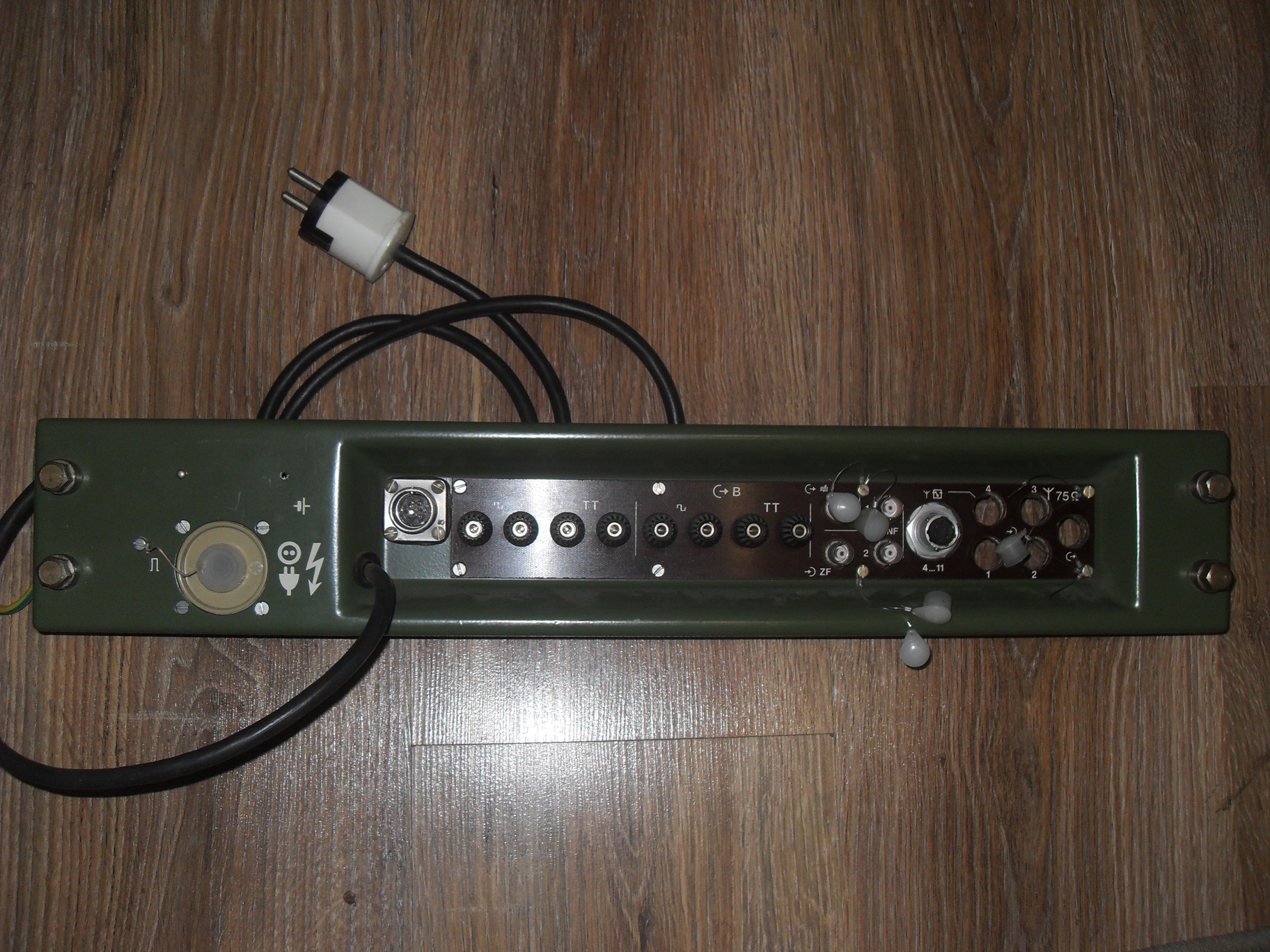

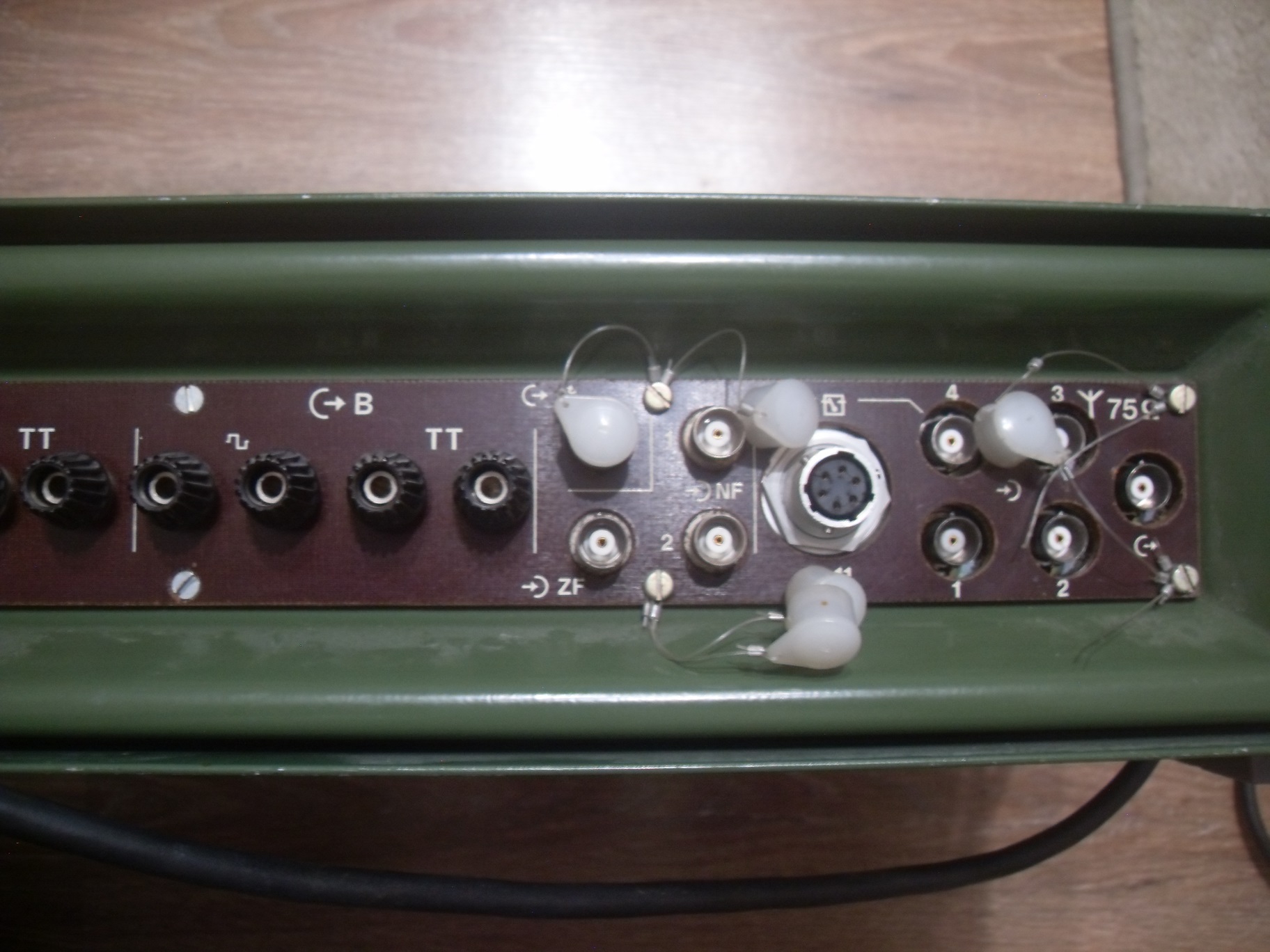

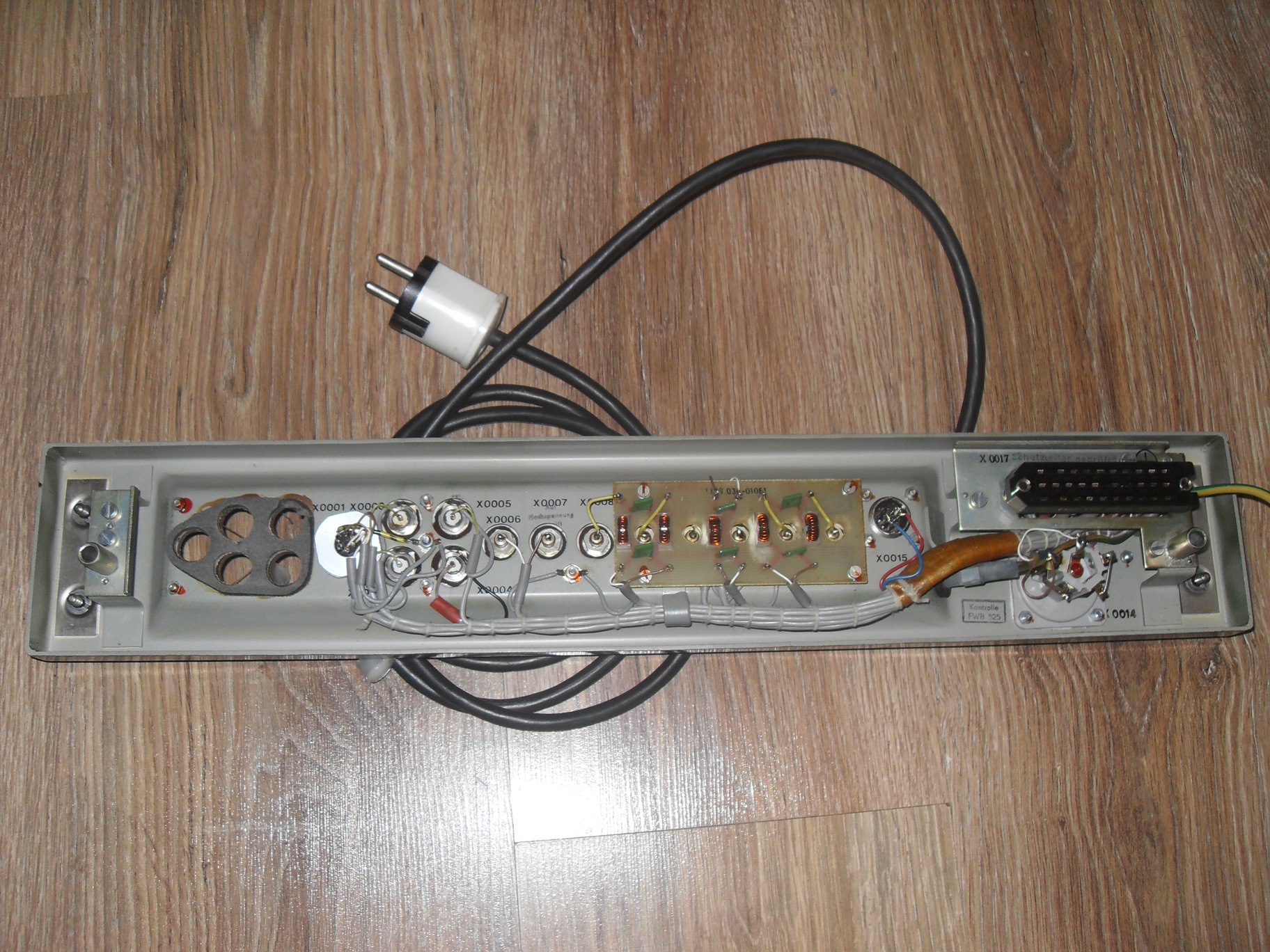

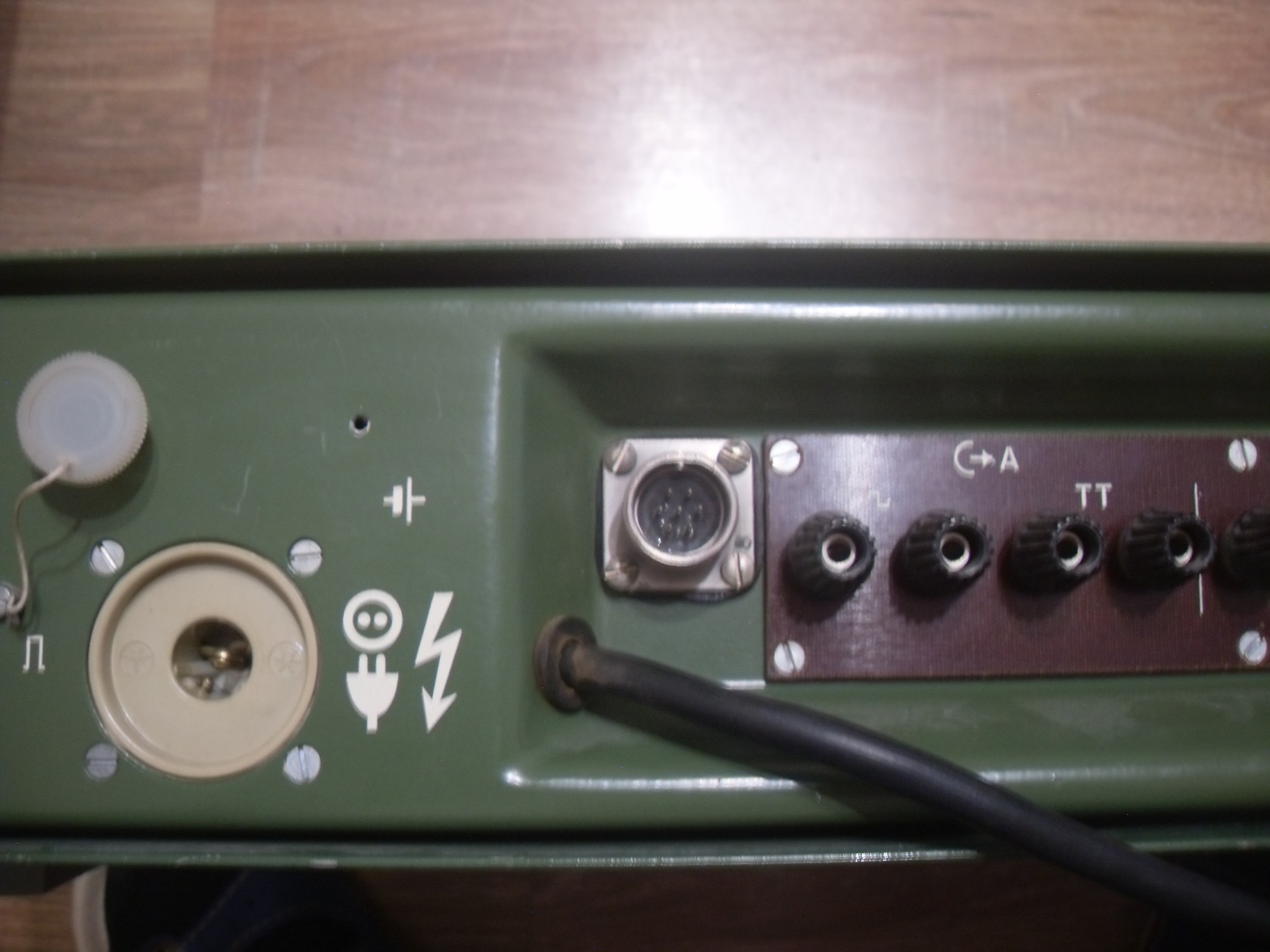

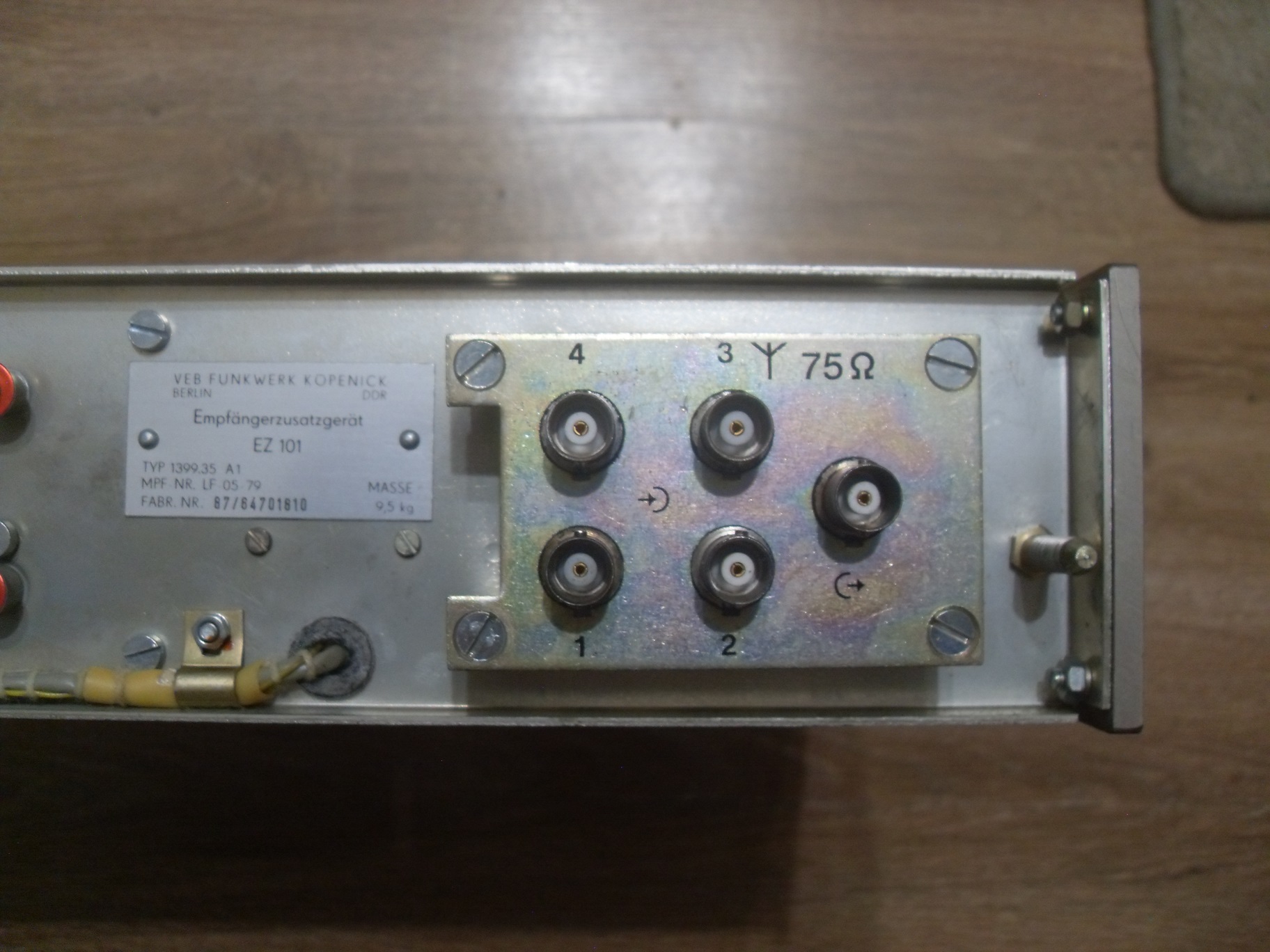

Pripojovacie konektory sa nachádzajú na zadnej stene. K EKD sa pripája na jeho medzifrekvenciu ZF (200kHz), na NF výstup a samozrejme anténny výstup z preselektoru ide do príjmača. Pri pripojení dvoch NF vstupov sa preselektor dokáže sám prepínať na ten s lepším signálom.
EZ100 je vhodný na použitie pri silnom vysielači, a na presné vyladenie naladenej frekvencie. Zaujímavosťou je, že po naladení pásma a presnej frekvencie môže byť vypnutý, nakoľko nie sú potrebné a ani využívané obvody RTTY.
Po kúpe a zapojení som zistil, že niečo nie je v poriadku, a bude potrebná oprava, tú popíšem v inom článku.
Prepojovacie káble s impedanciou 75Ω a BNC konektormi som objednal z číny, vyšlo to lacnejšie :)

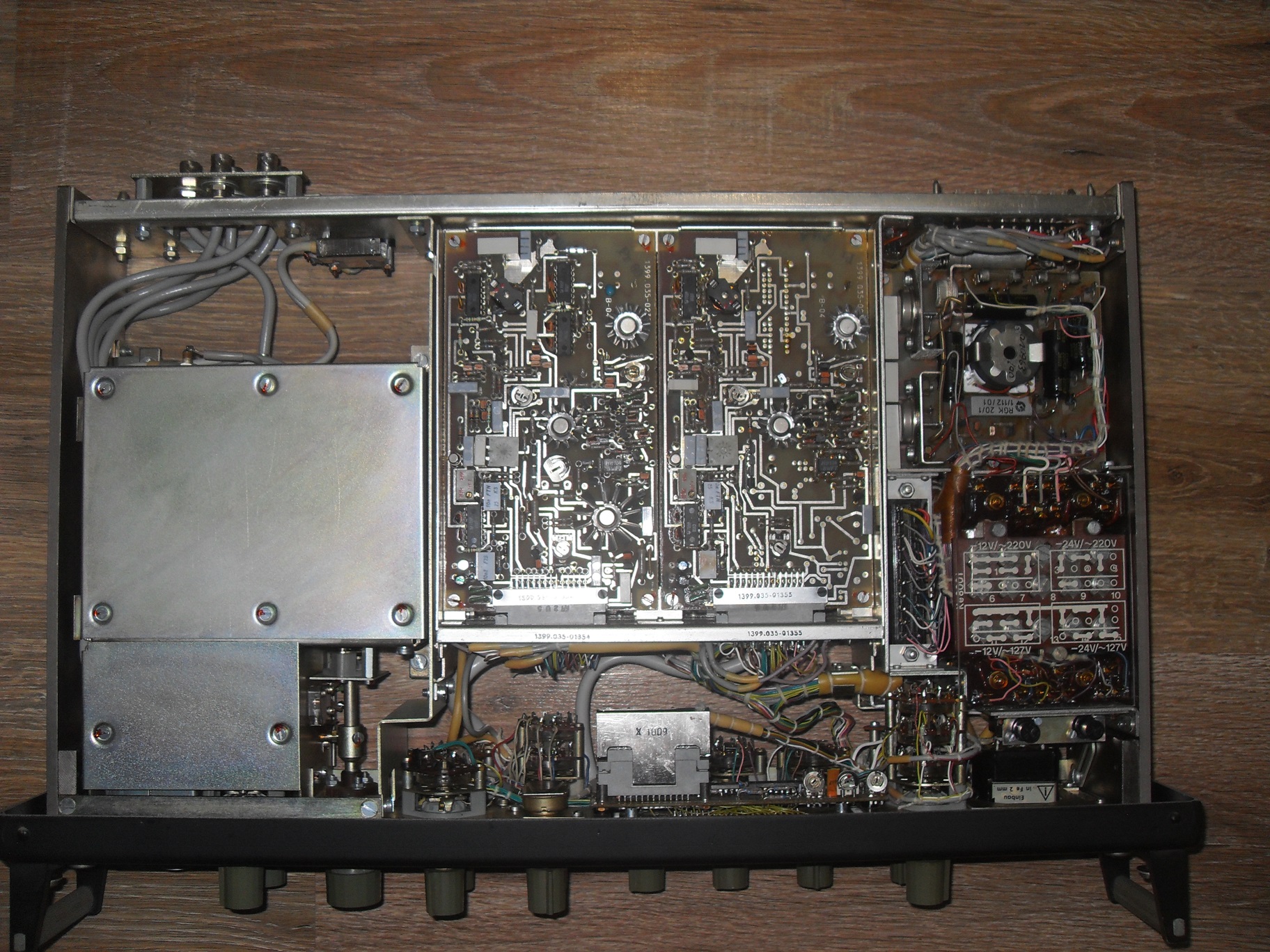

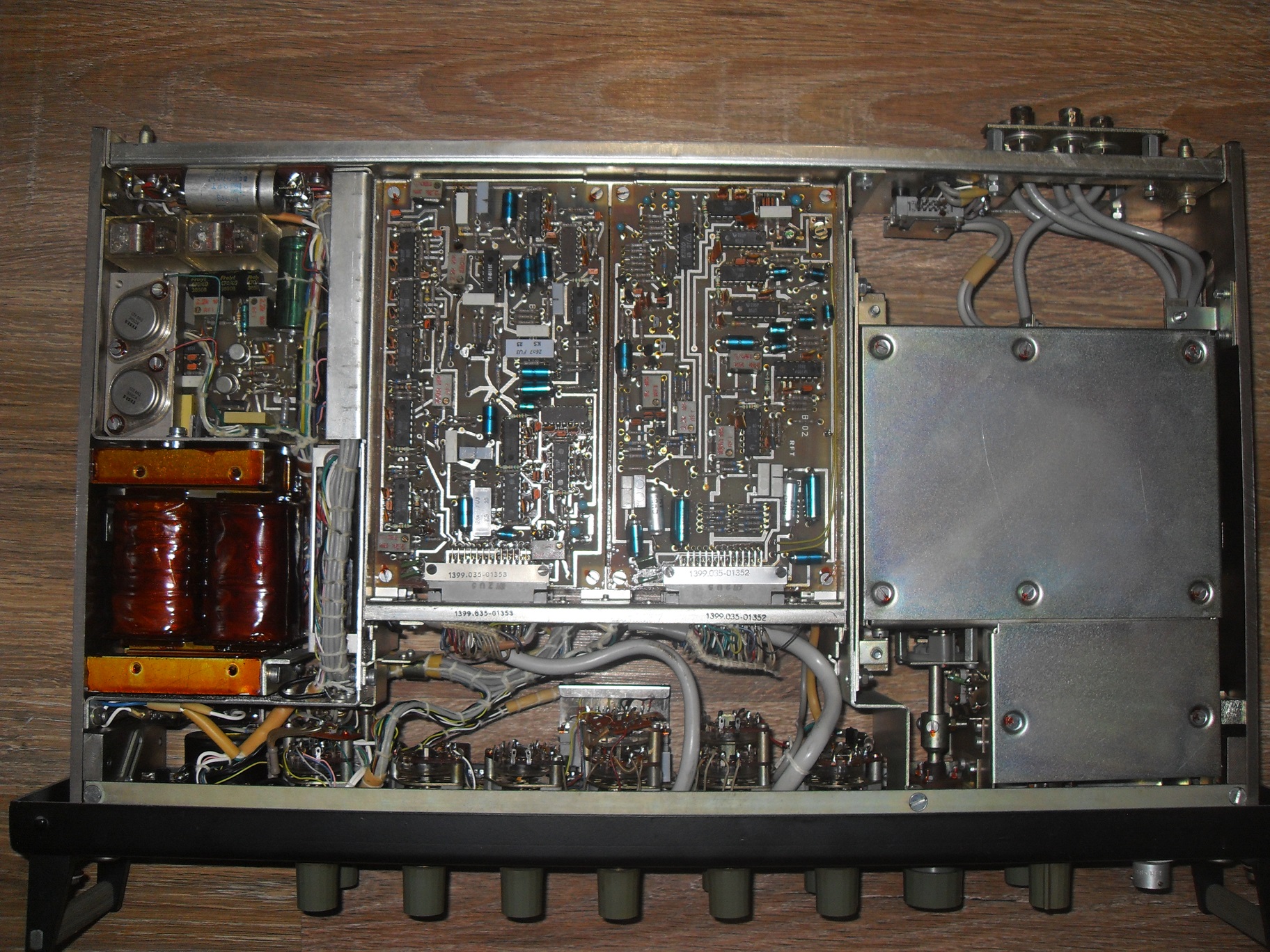

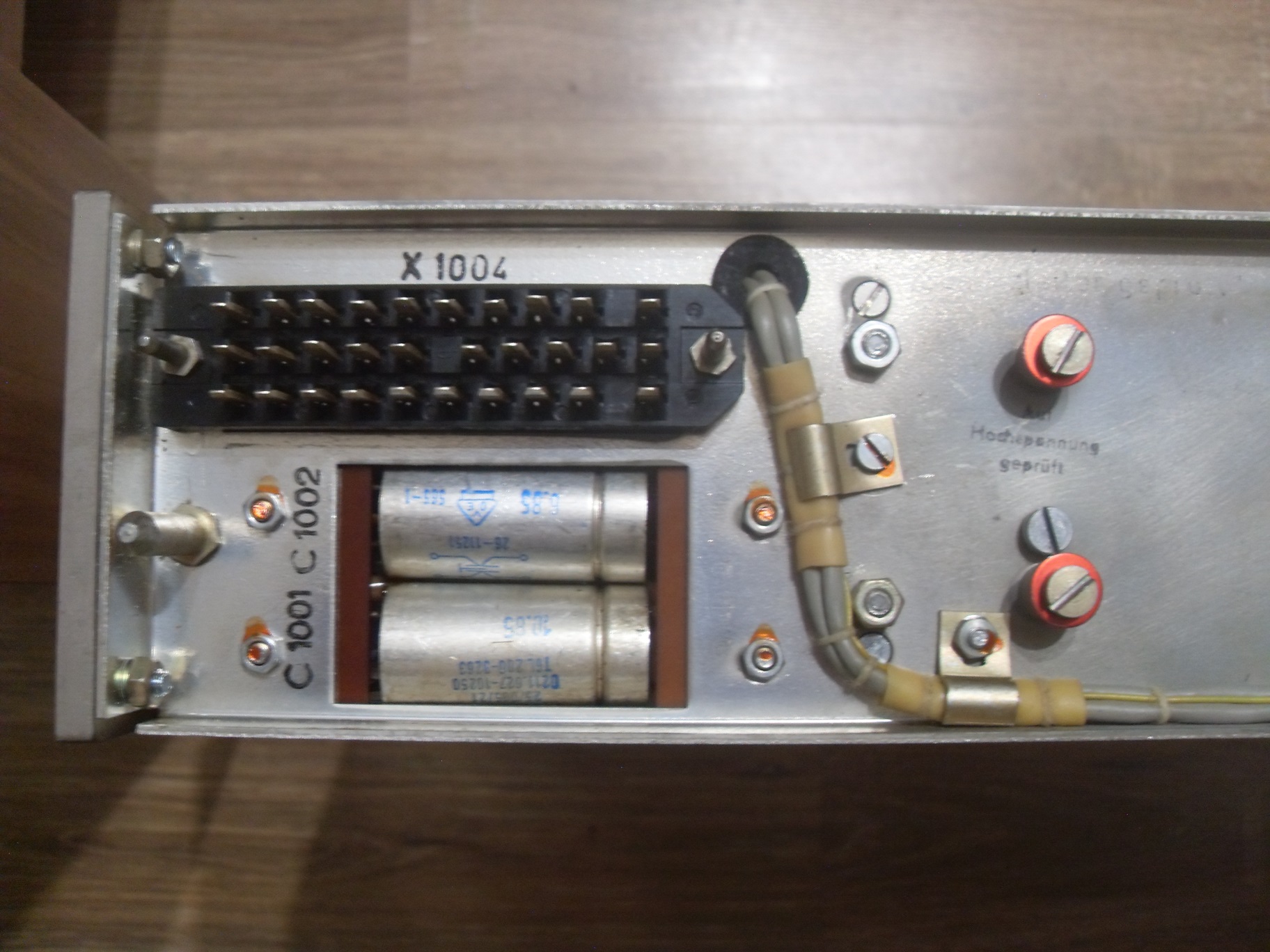

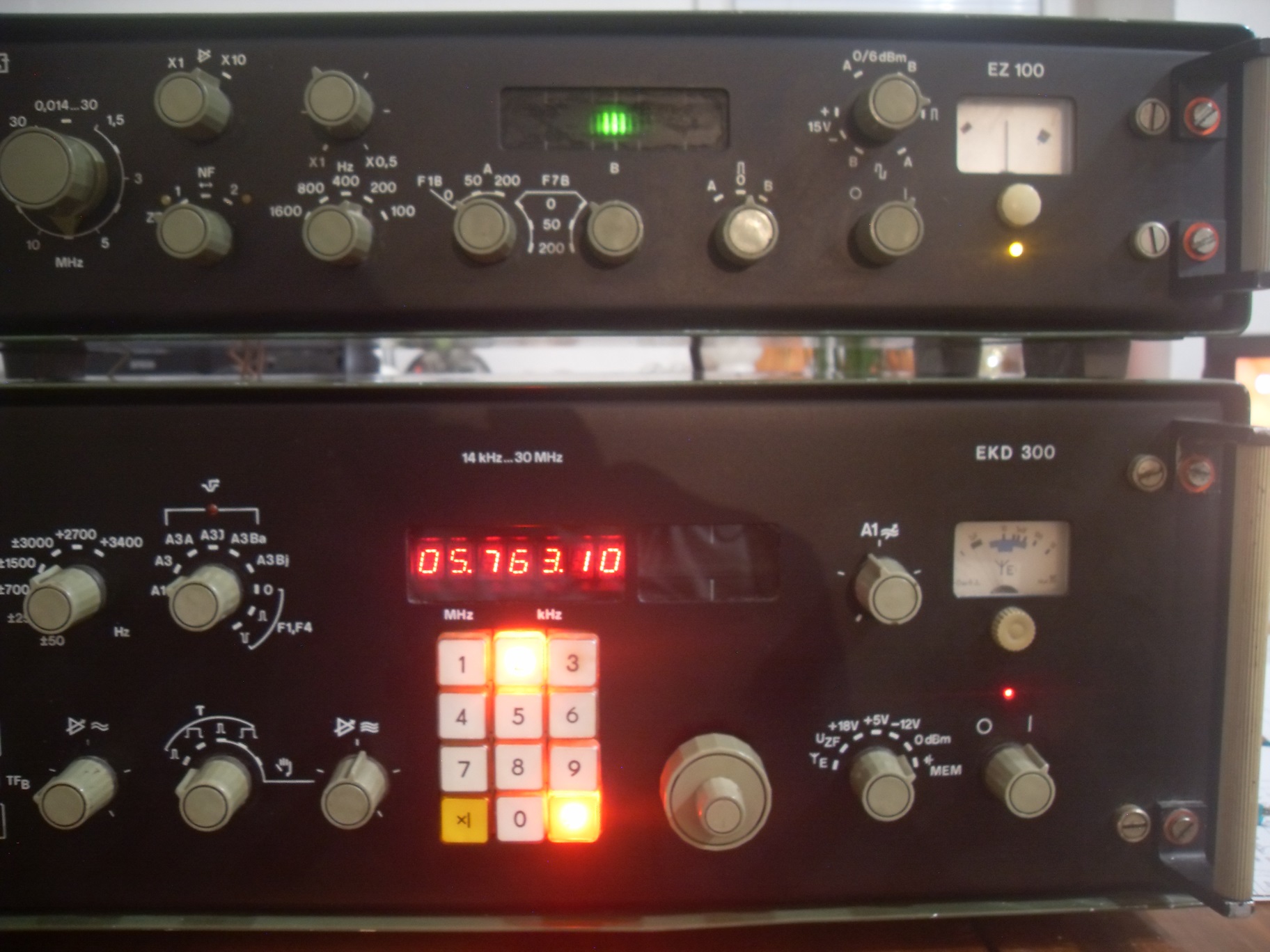

Ako zariadenie vyzerá zvnútra, a spolu s príjmačom EKD si môžete pozrieť na fotografiách.
