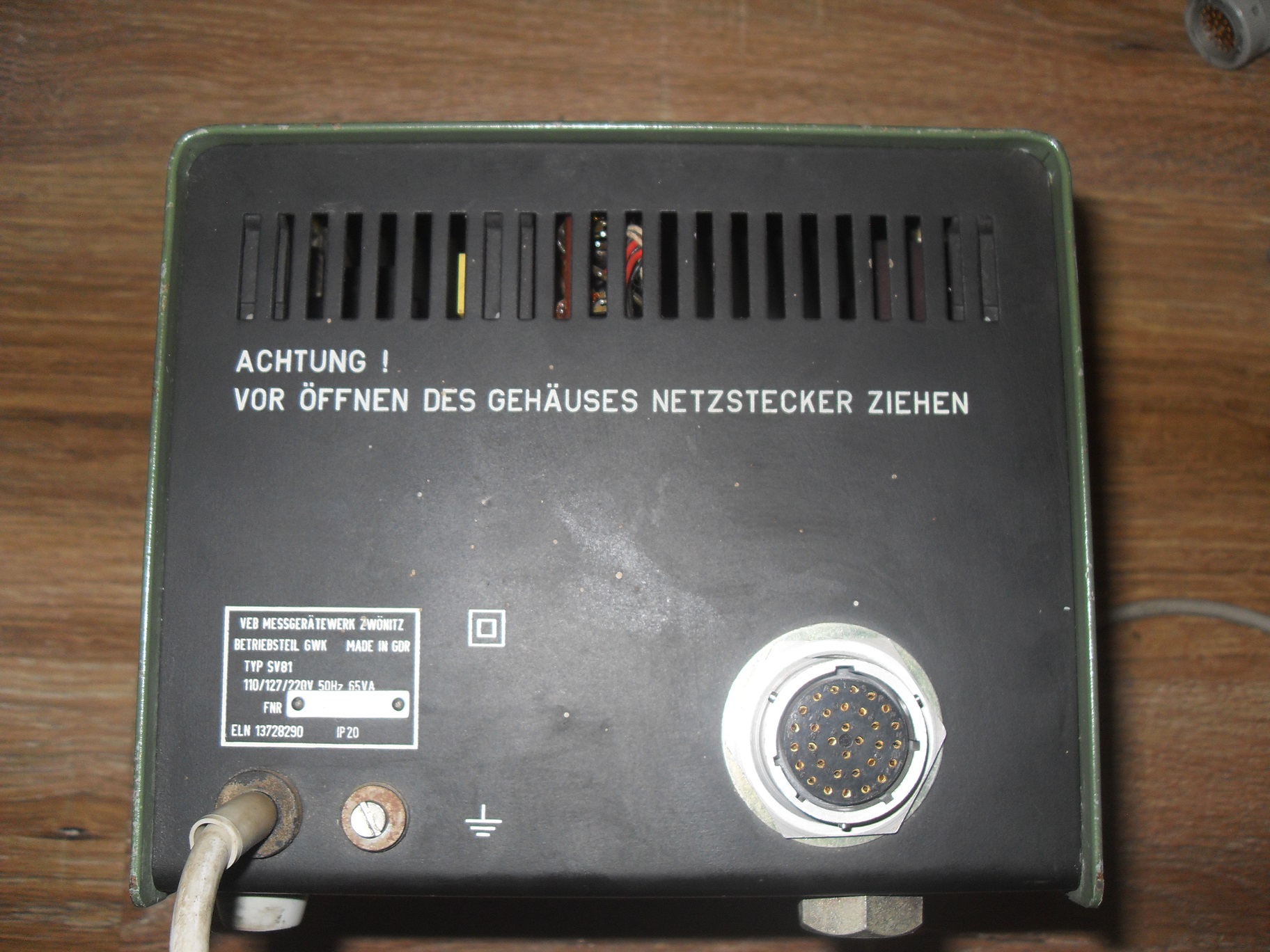

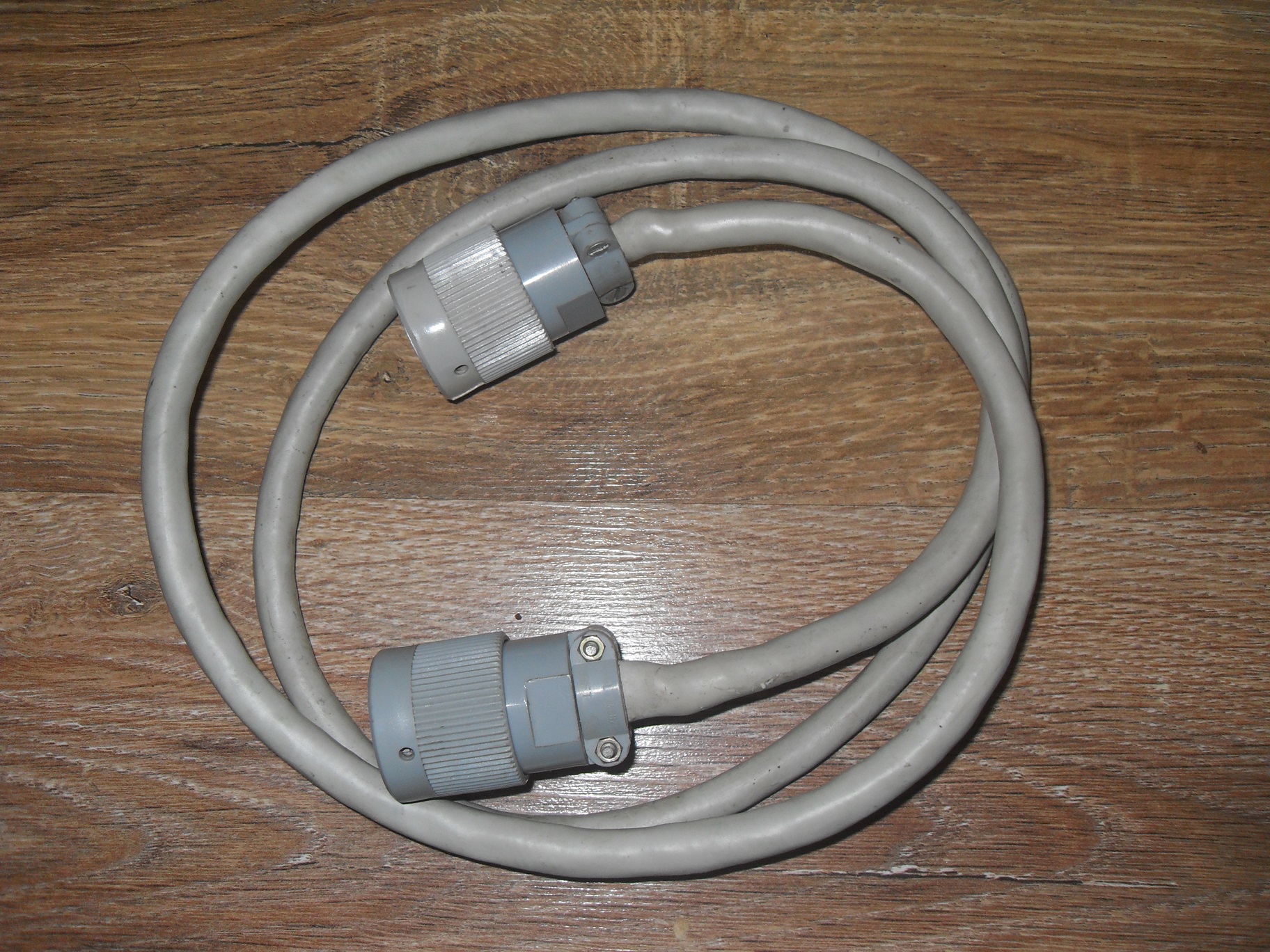

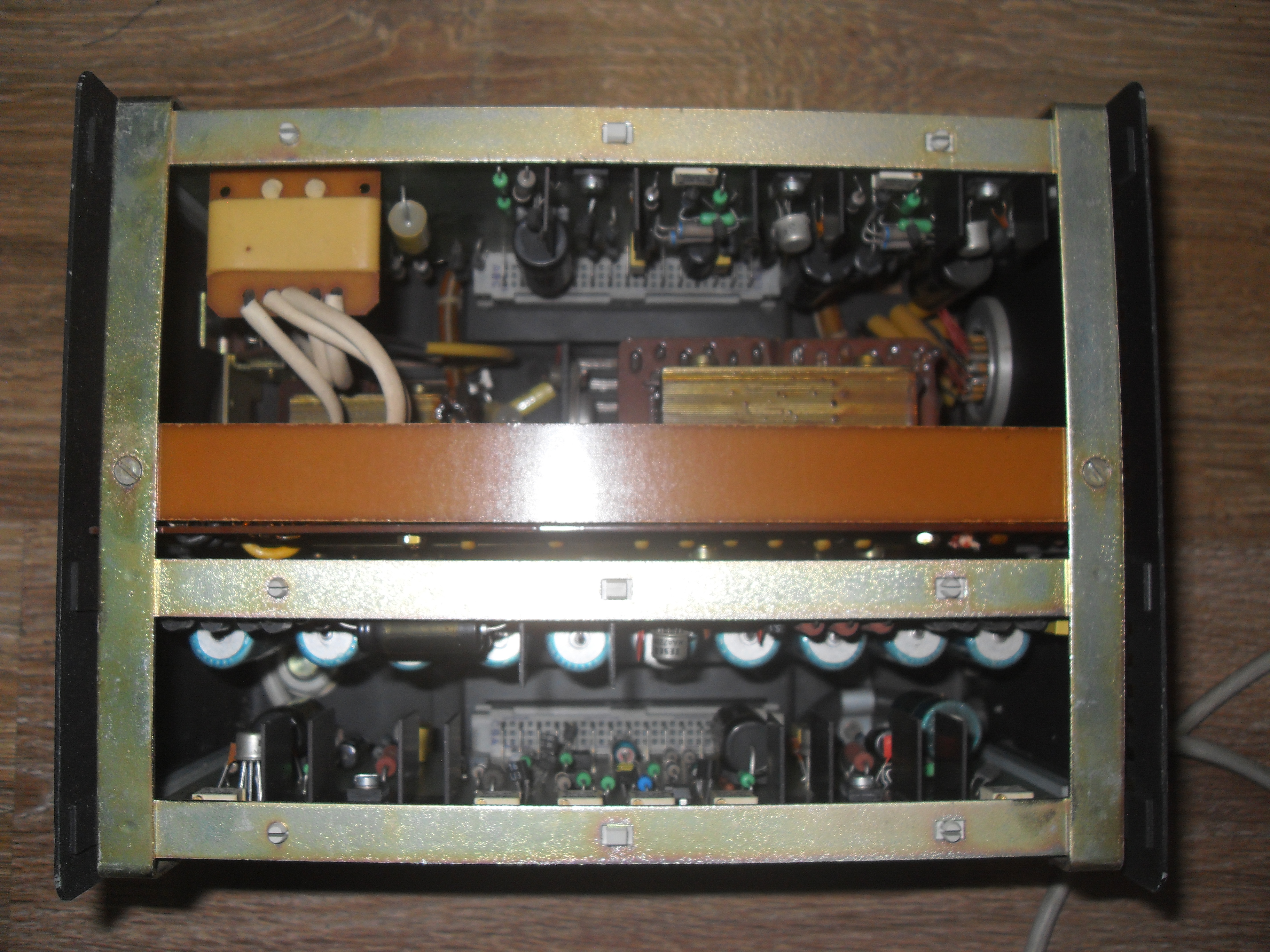

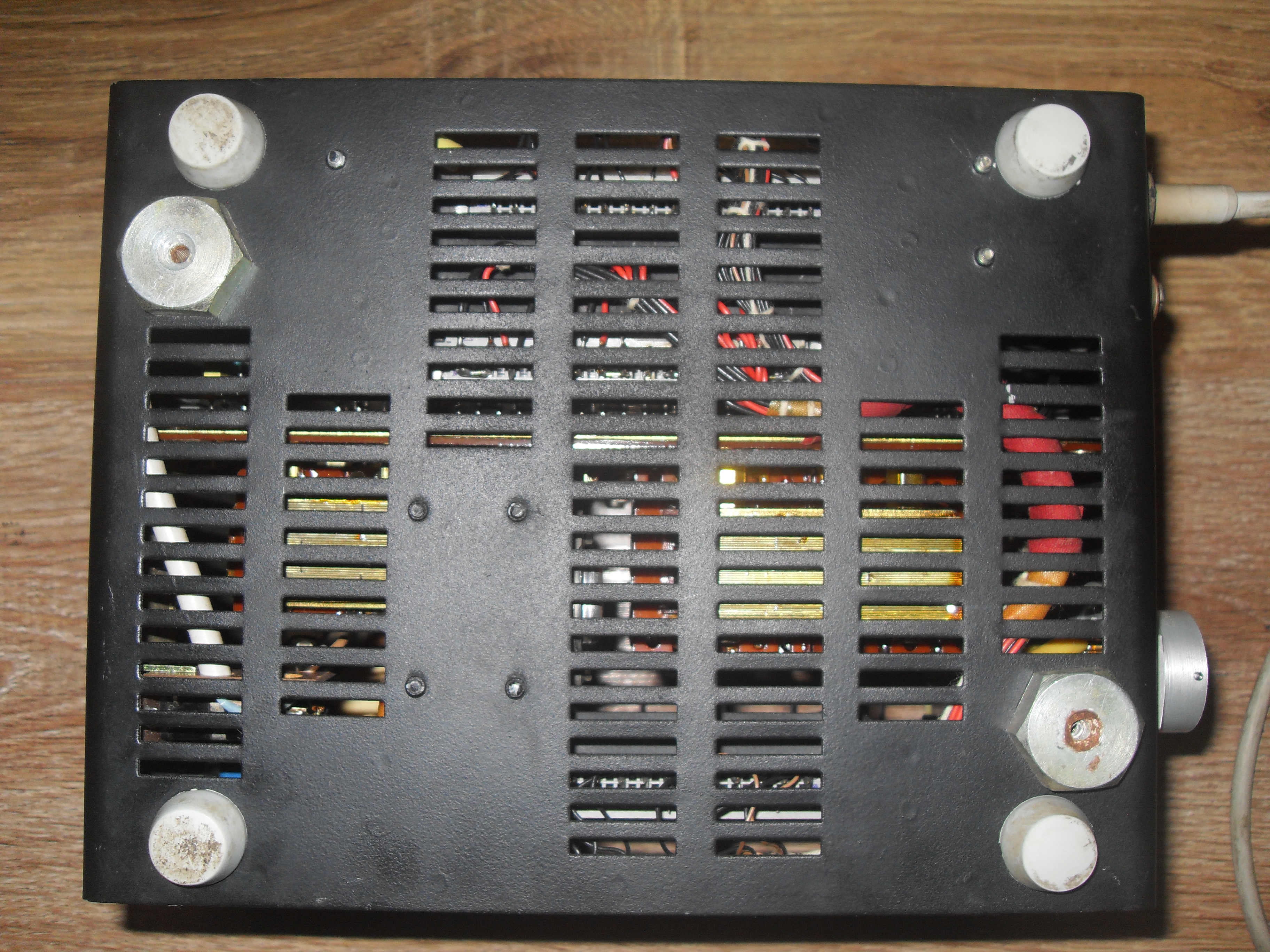

Zdroj SV81 slúži na napájanie MG80 a MG80M. K nim sa pripája pomocou 32pinového prepojovacieho kábla. Nemá ovládacie prvky, je istený 630mA poistkou.
Vyrábané napätia: +5V, -5V, +12V, +30V, -30V, +20V, +22V.
Rozmery: 155x250X180mm, hmotnosť cca 3kg. LED dióda na čelnom paneli indikuje zapojenie do siete, zapnutie celého zdroja sa ovláda z vysielača MG80.

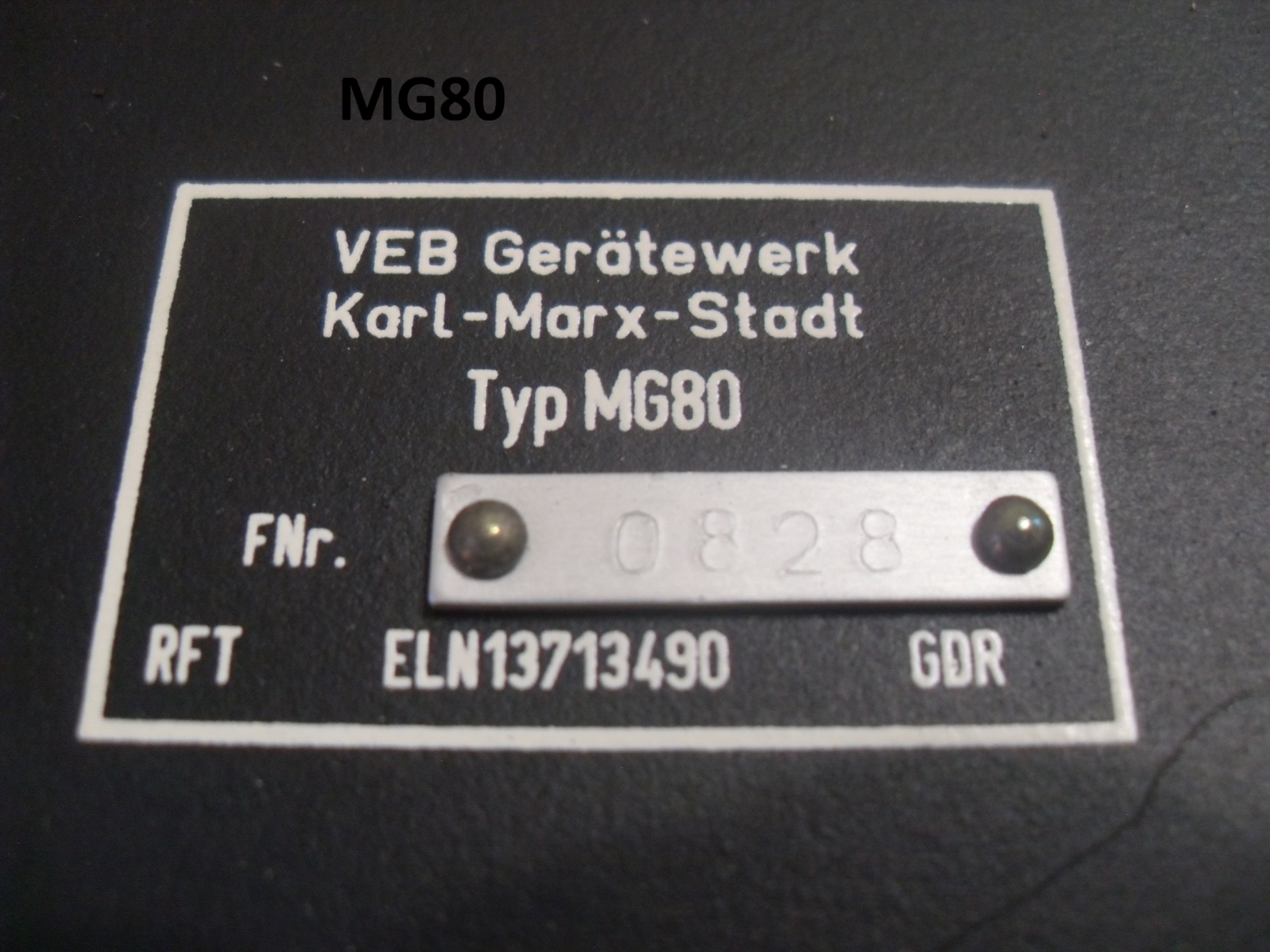

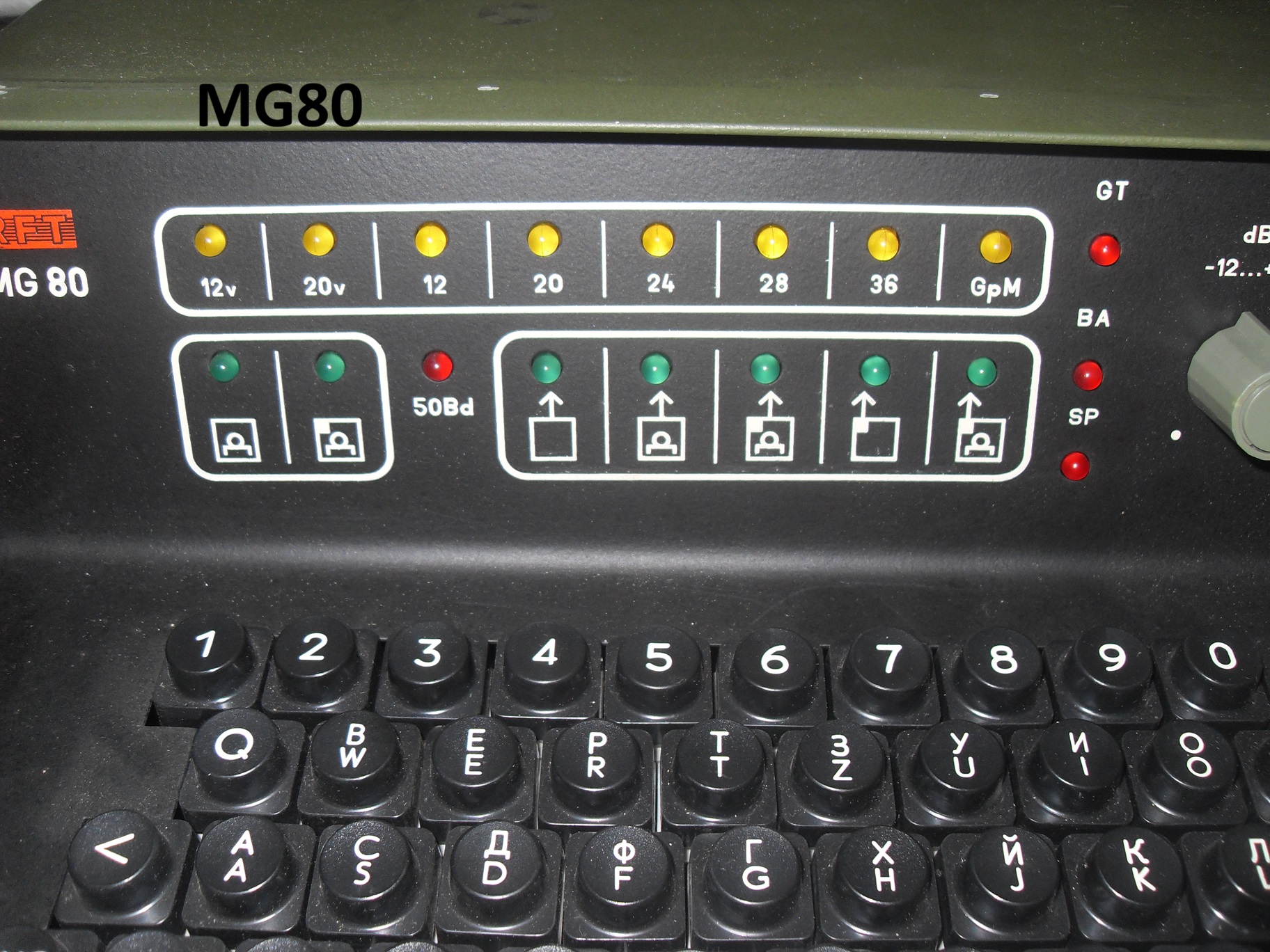

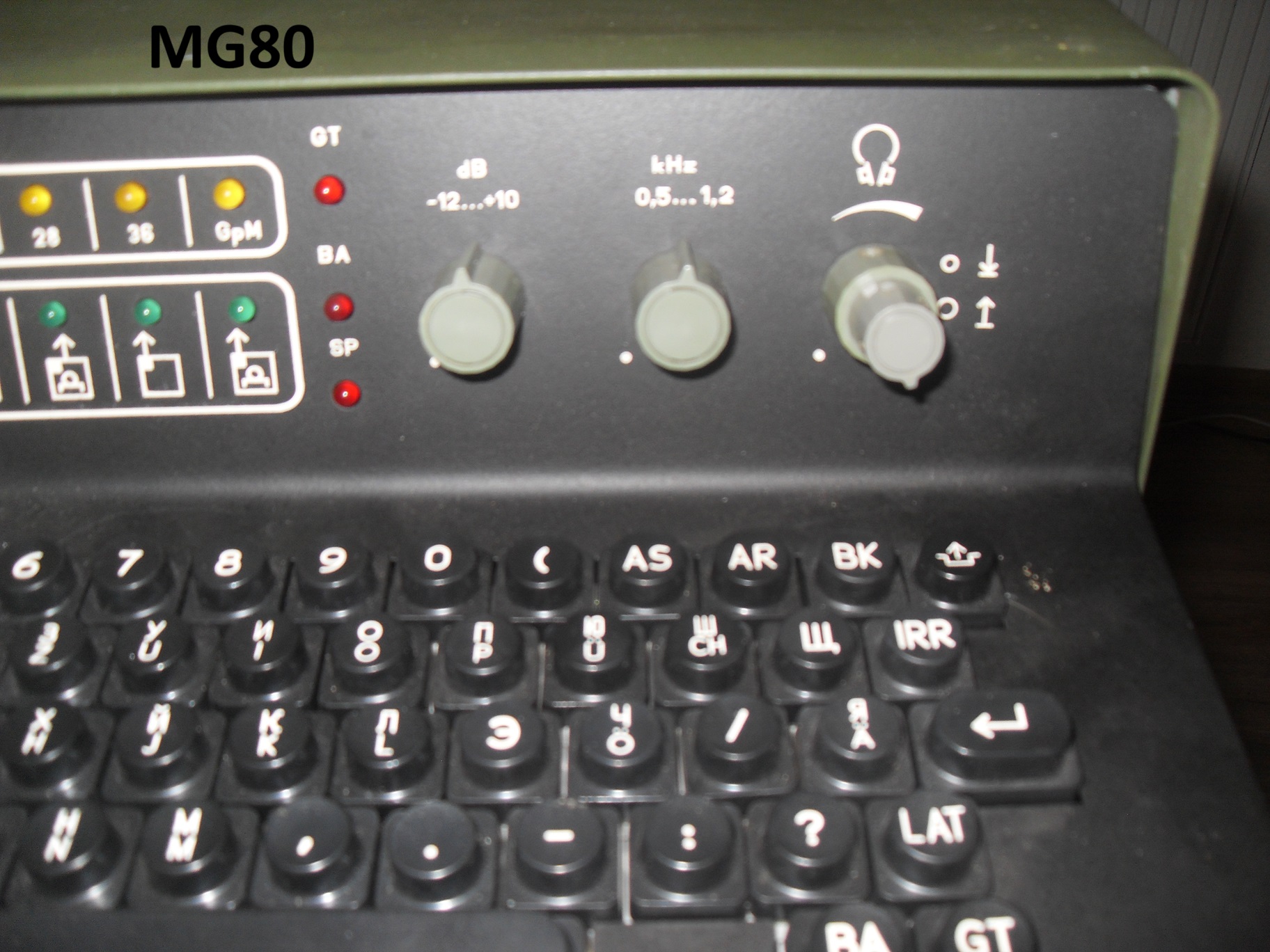

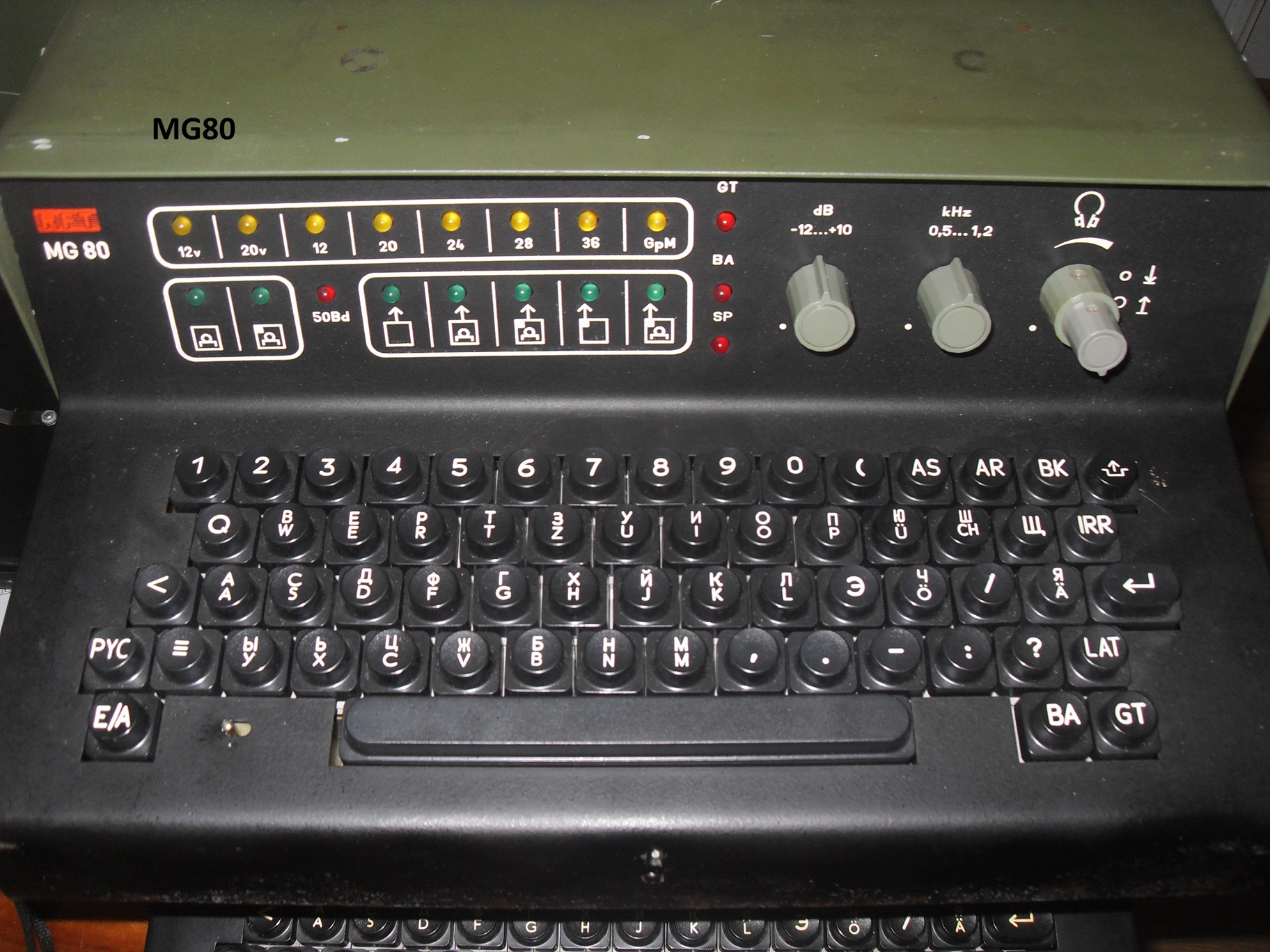

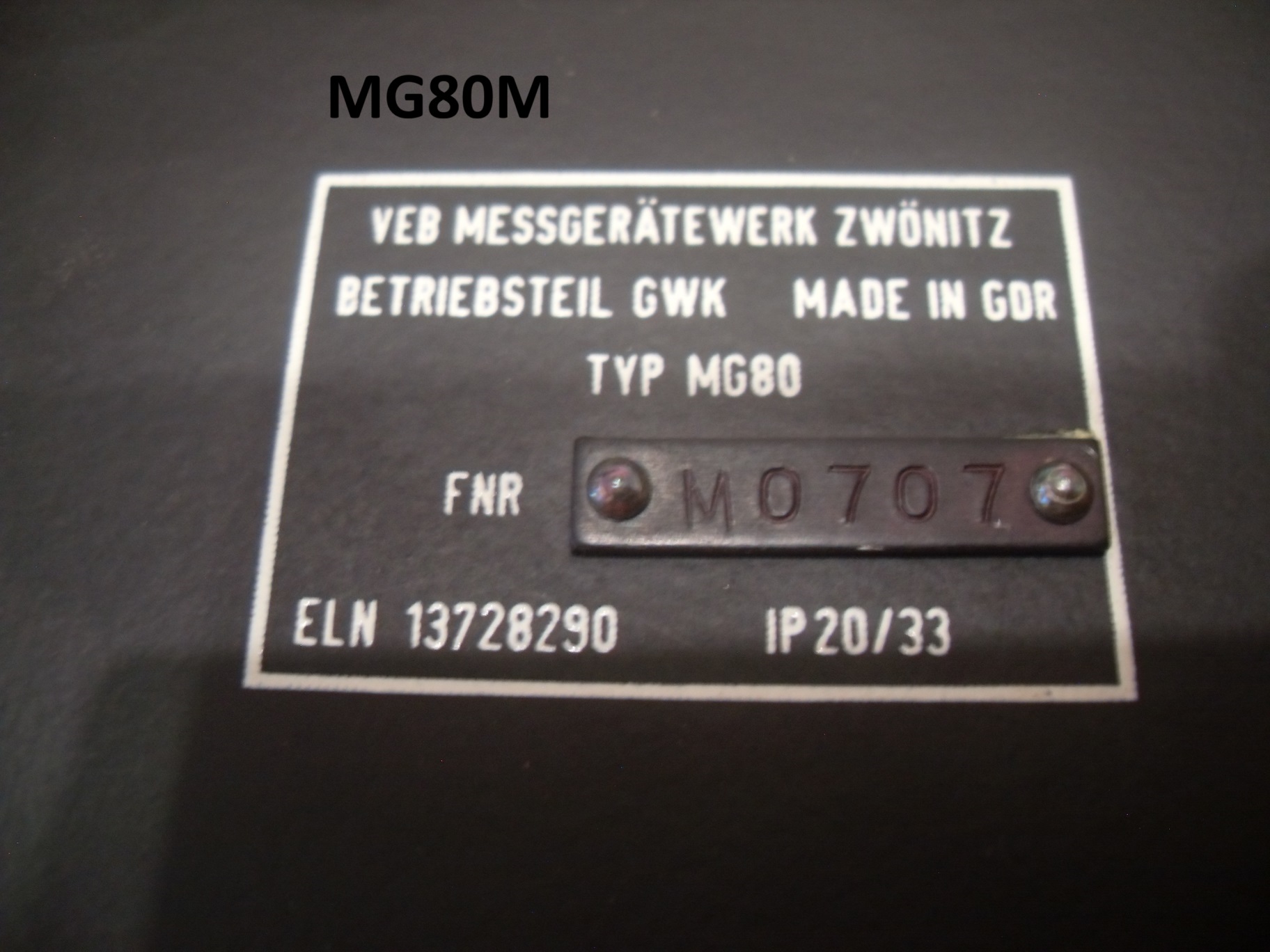

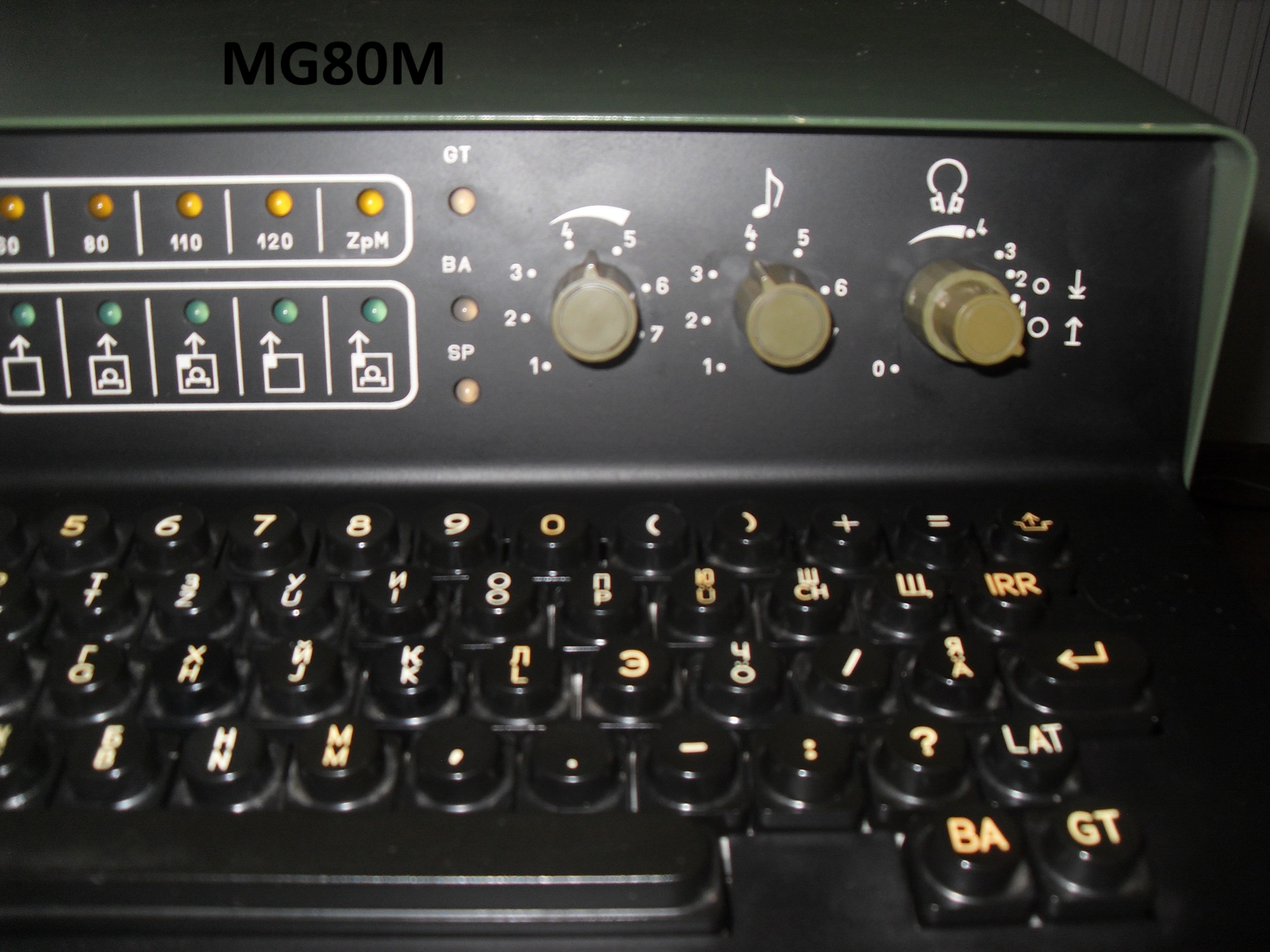

Dostal som sa ešte k staršej verzii MG80M s označením MG80. Ide konštrukčne o rovnaký prístroj, akurát je rozdiel v zopár popisoch na čelnom paneli, označenie troch tlačidiel na klávesnici, ale najväčším rozdielom oproti MG80M je ten, že nedokáže príjmať NF telegrafné signály z rádiostanice. Tento kus sa mi zatiaľ nepodarilo opraviť, má pravdepodobne chybu v softvéri. Po zapnutí sa nedokončí automatický test prístroja, bliká signalizácia GT a SP po dobu niekoľko minút. Po stlačení akéhokoľvek tlačidla na klávesnici spustí automatické vysielanie náhodných znakov. Prístroj som zohnal bez napájacieho zdroja, a v mierne horšom pohľadovom stave.

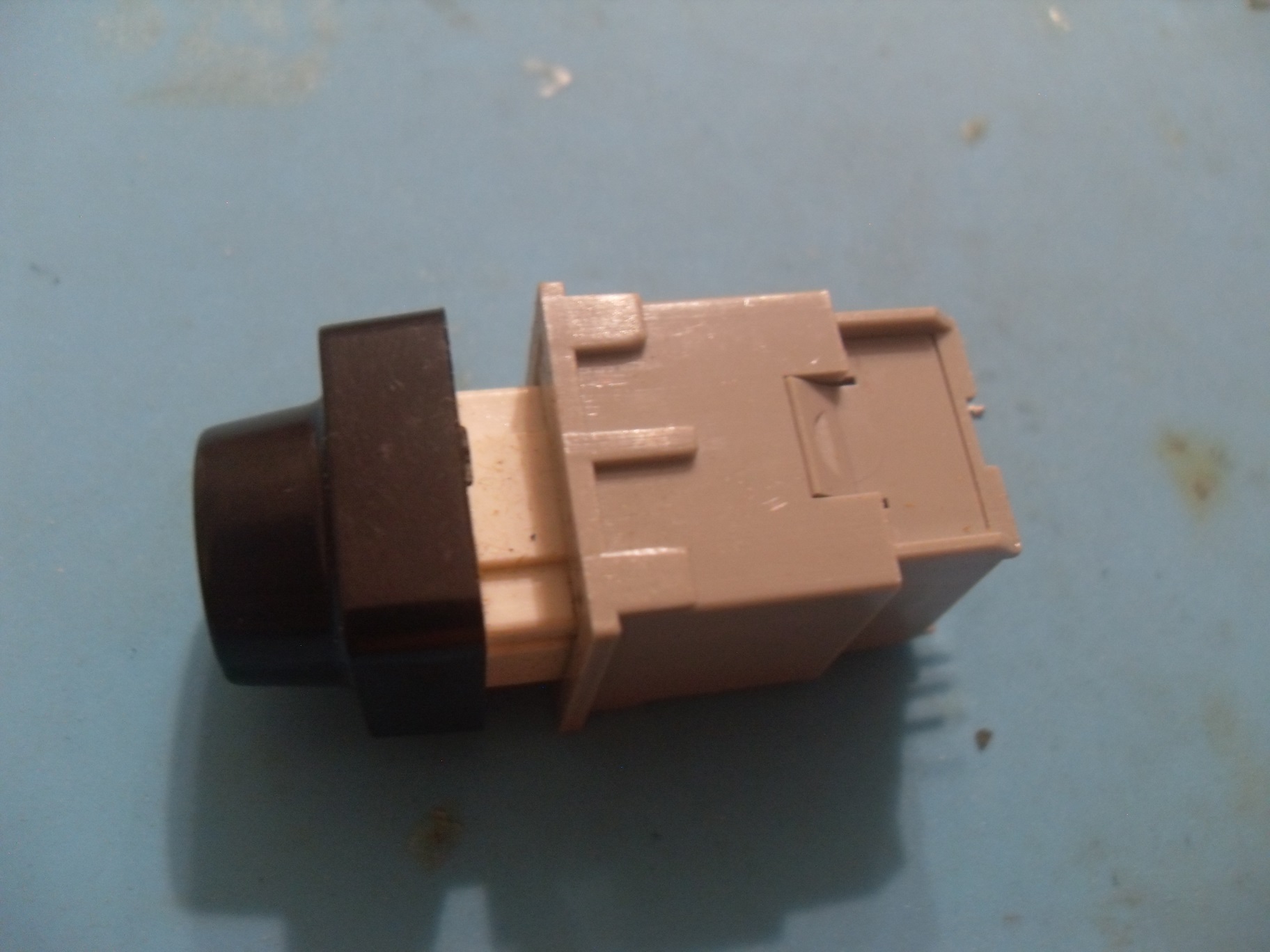

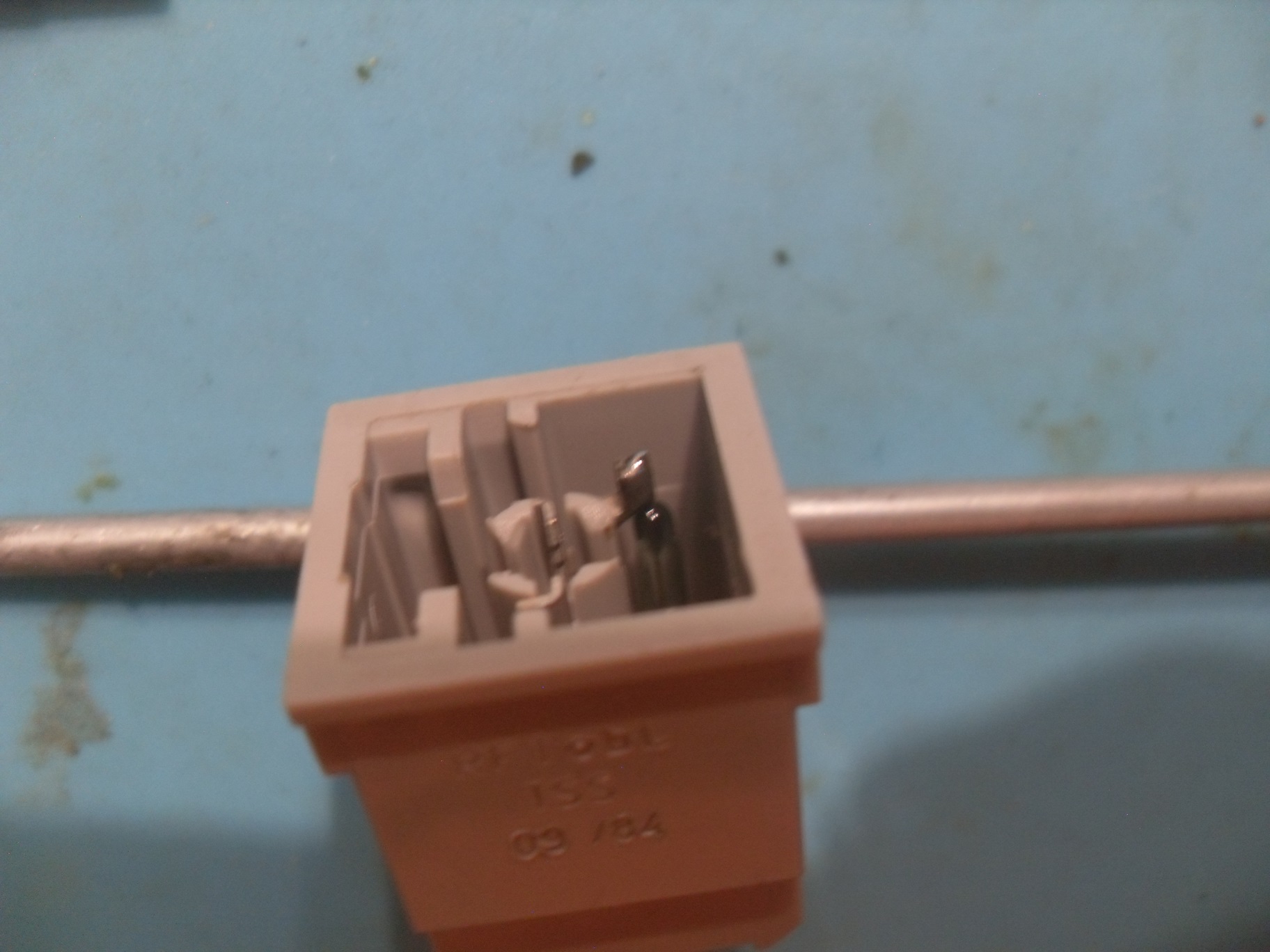

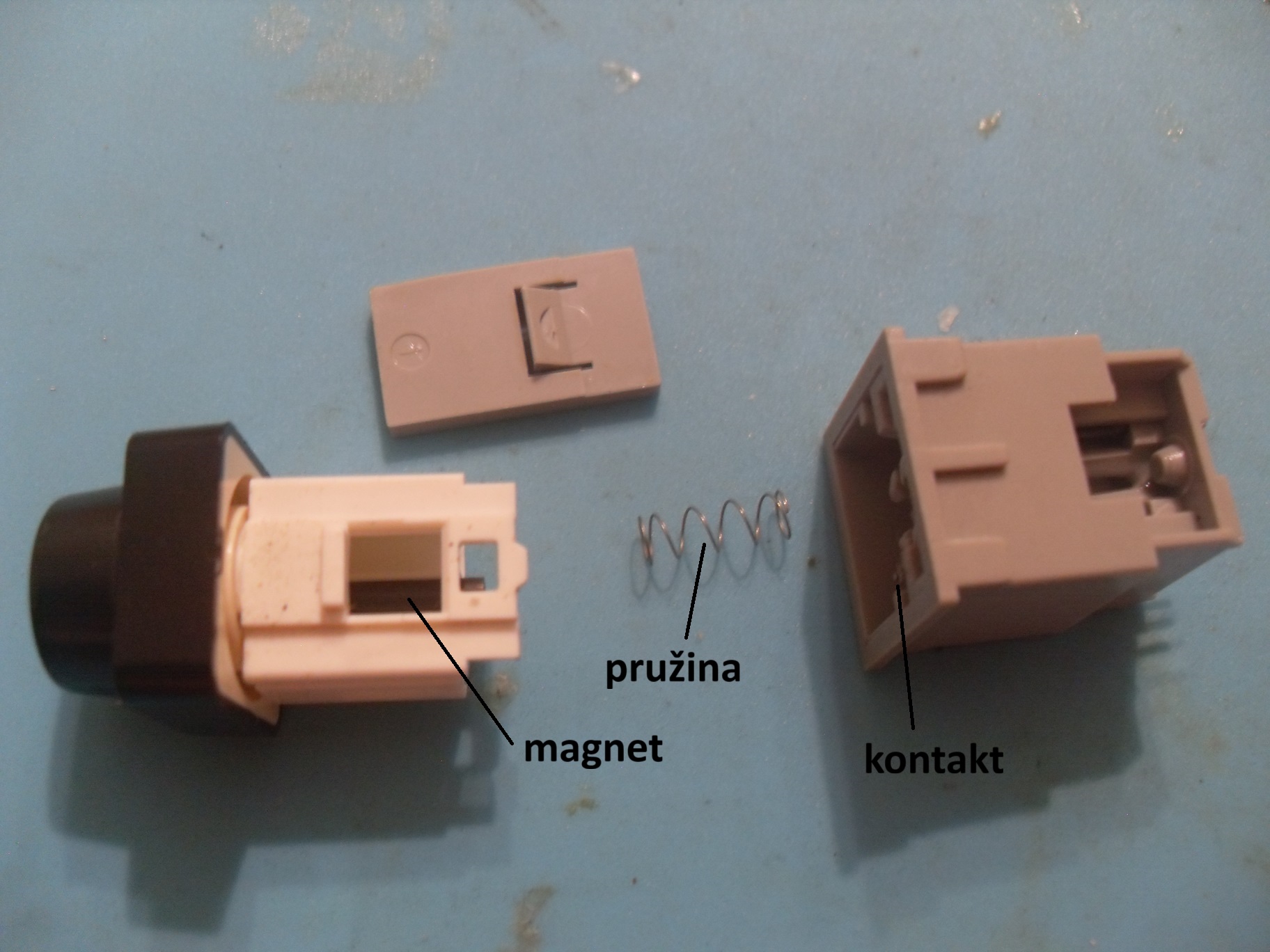

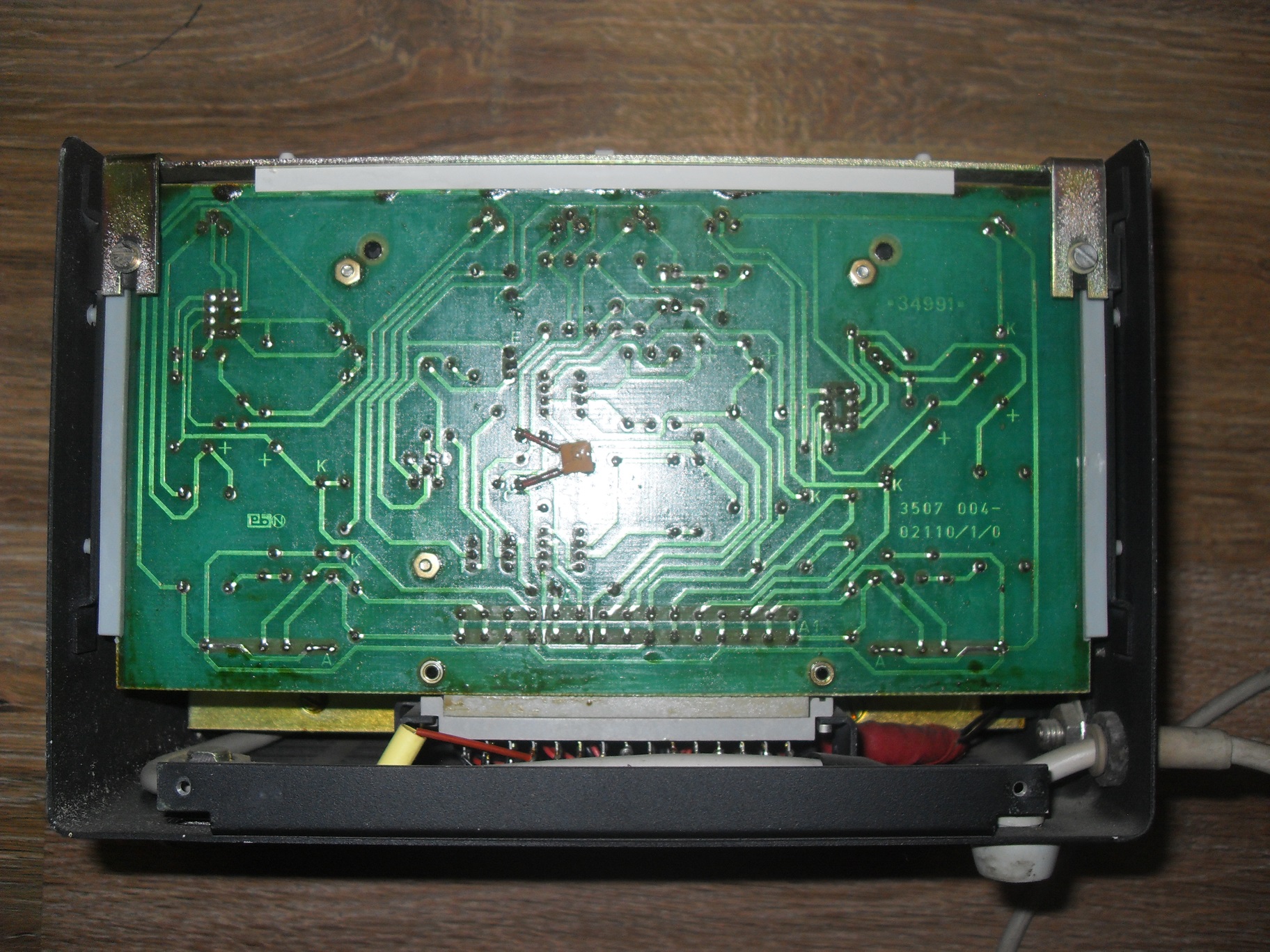

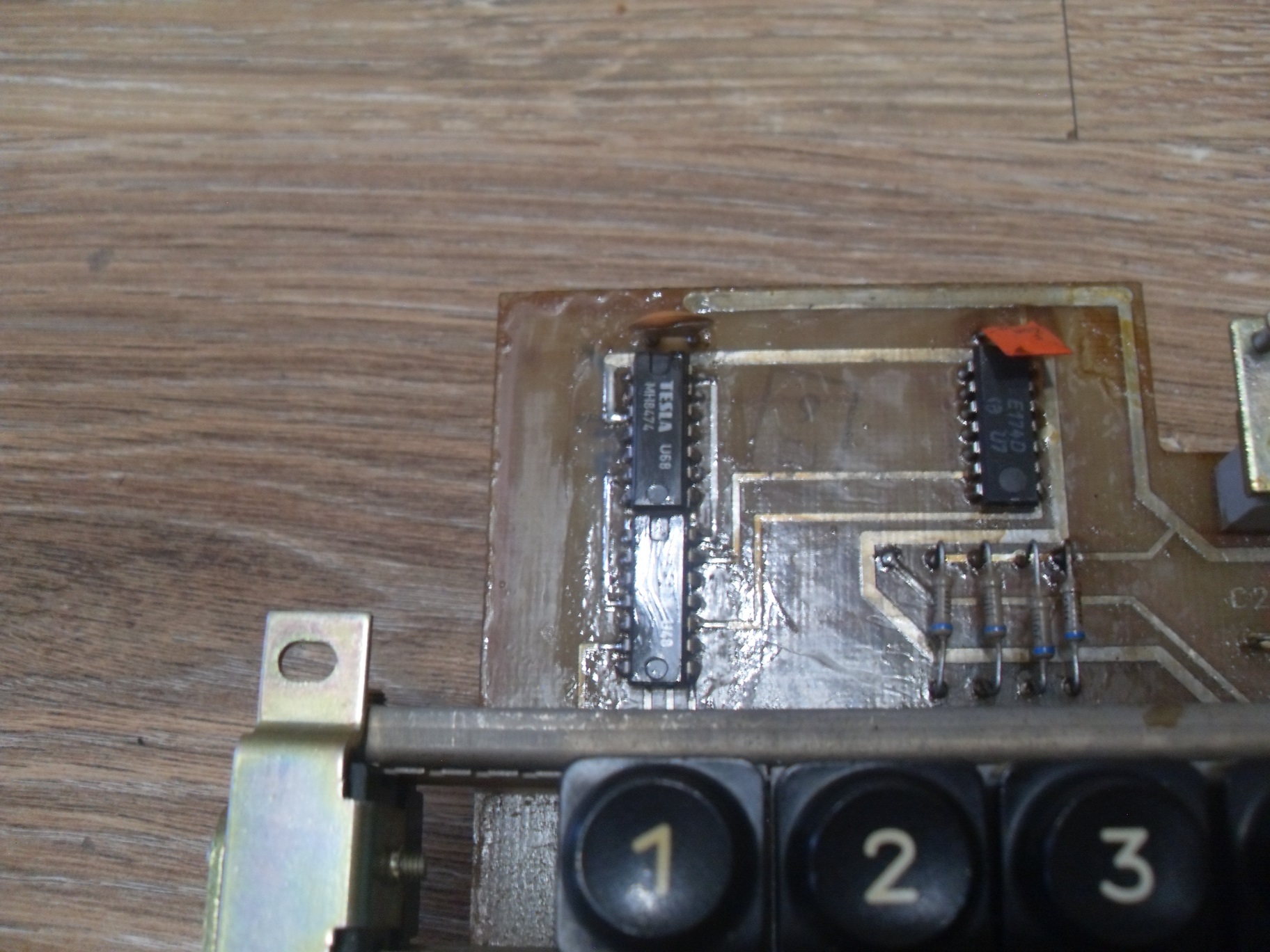

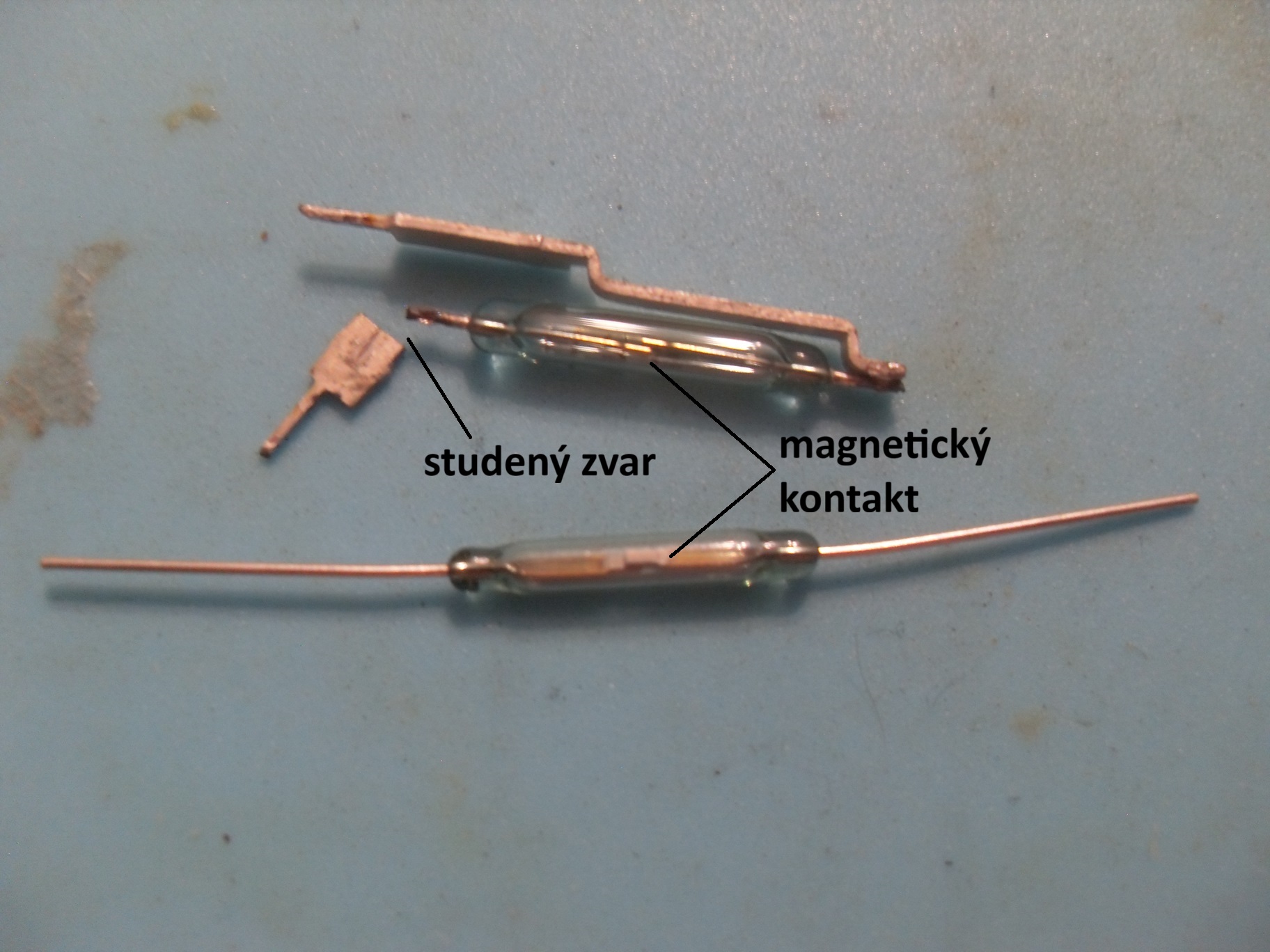

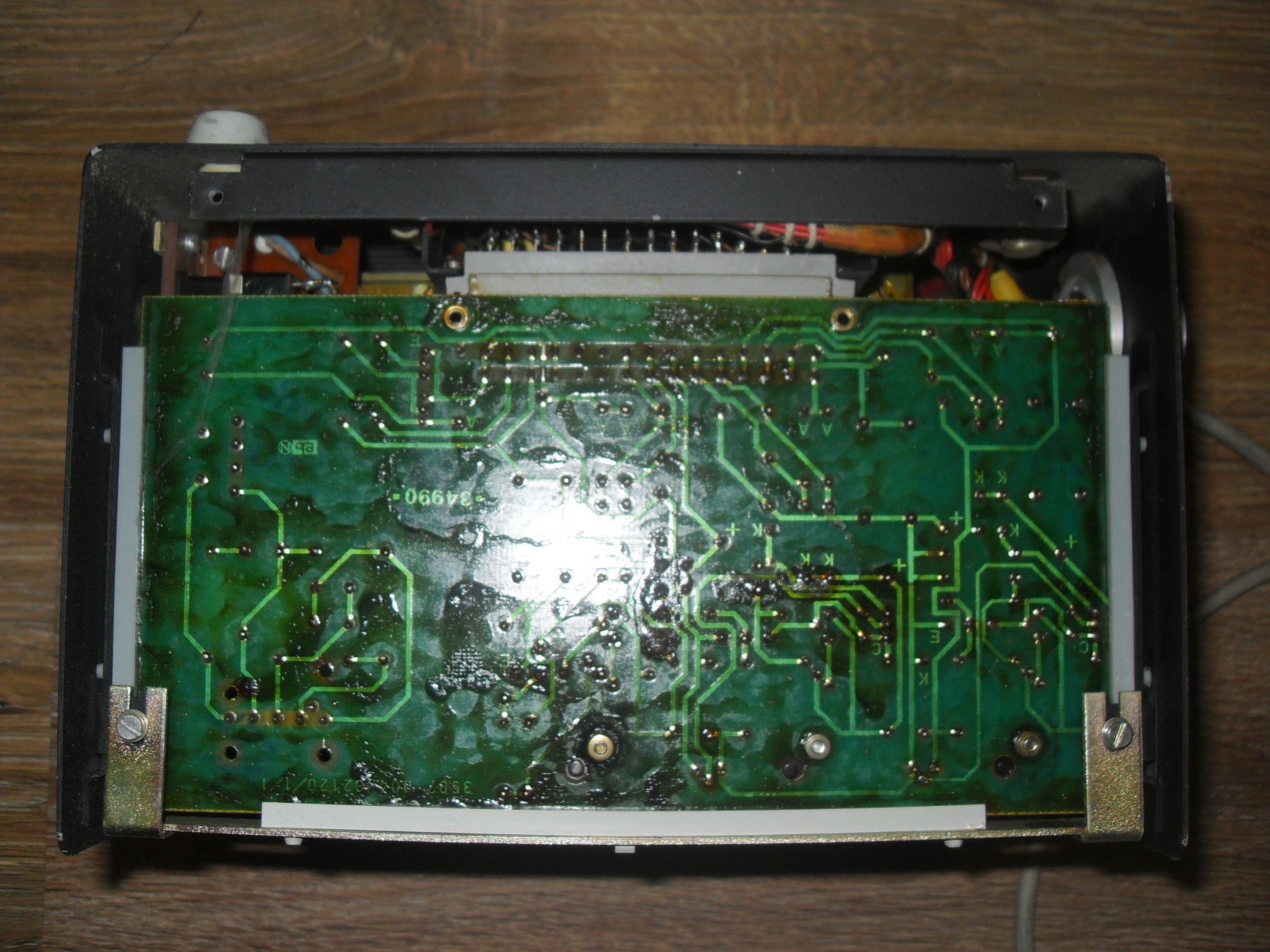

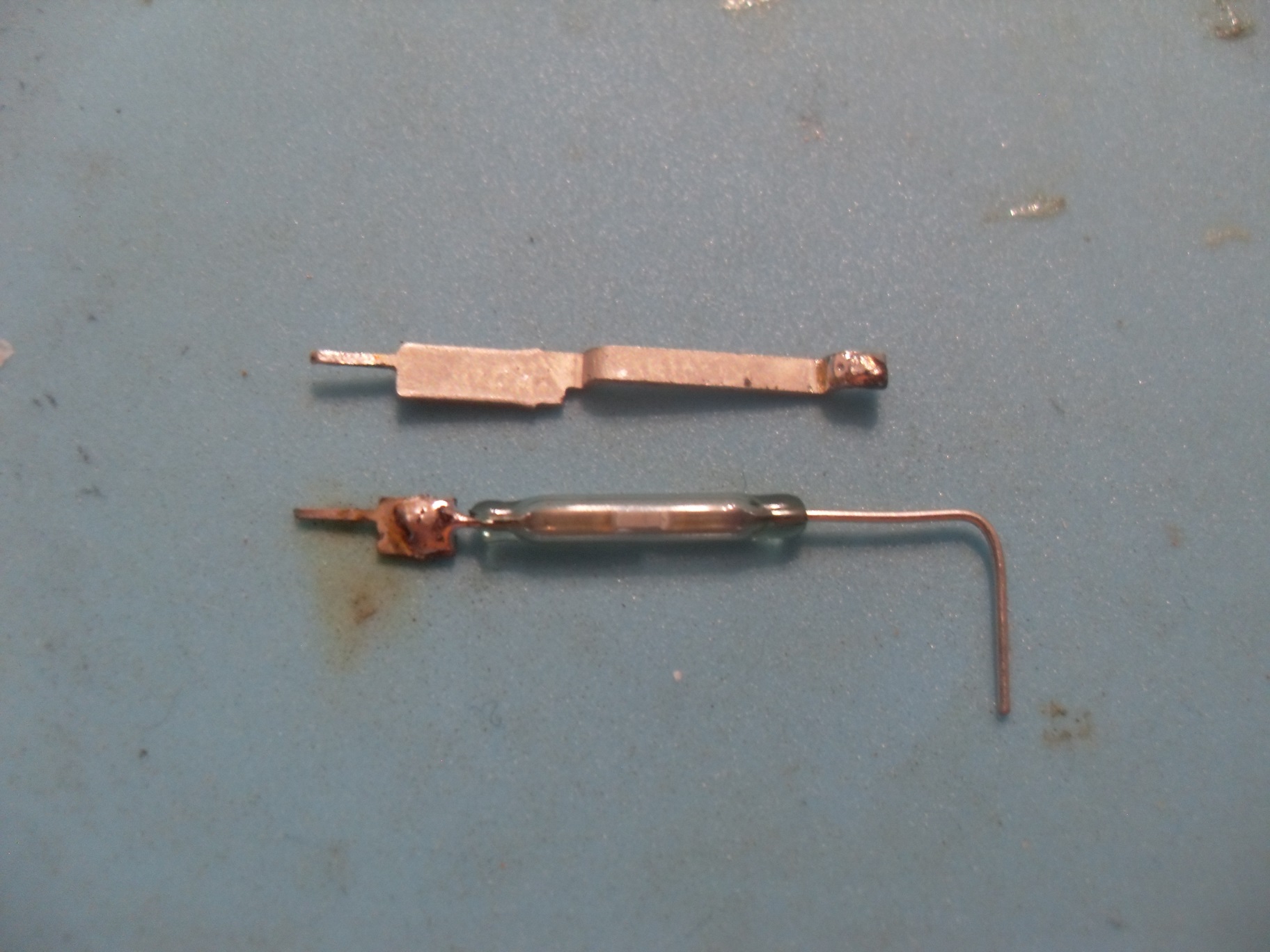

Ešte k už spomínanej MG80M, tú som kúpil s tým, že na klávesnici nefungujú niektoré tlačidlá (typ RFT ebl TSS). Blbo sa vyberajú, nakoľko majú 4 vývody, ale podarilo sa. Stačilo vymeniť nefunkčné jazýčkové magnetické kontakty za nové. Pri montáži je dôležité natočenie kontaktu. Vadných tlačidiel v klávesnici som mal 6kusov. Ani po tejto oprave však pri teste nefungovali tlačidlá ASDFGHJ . Elektricky áno, no patričný obvod nerobil to, čo mal. Problém bol na doske klávesnice v obvode E174D, čo je dvojitý bistabilný klopný obvod typu D. Jedna jeho polovica fungovala podivne, výstupný signál sa nemenil ani podľa časových impulzov, a aj jeho hodnota bola stále cca 1,4V, čo nie je ani logické L, a ani H. Ako náhradu som použil MH8474, a preventívne som vymenil aj ďalší naň napojený obvod E110D (divné napätia logickým obvodom nerobia dobre), tam som dal MH8440. Po tejto oprave už klávesnica funguje správne...
