STRIZH 2.Diel

Pridané: 26.05.2022 / 12:31

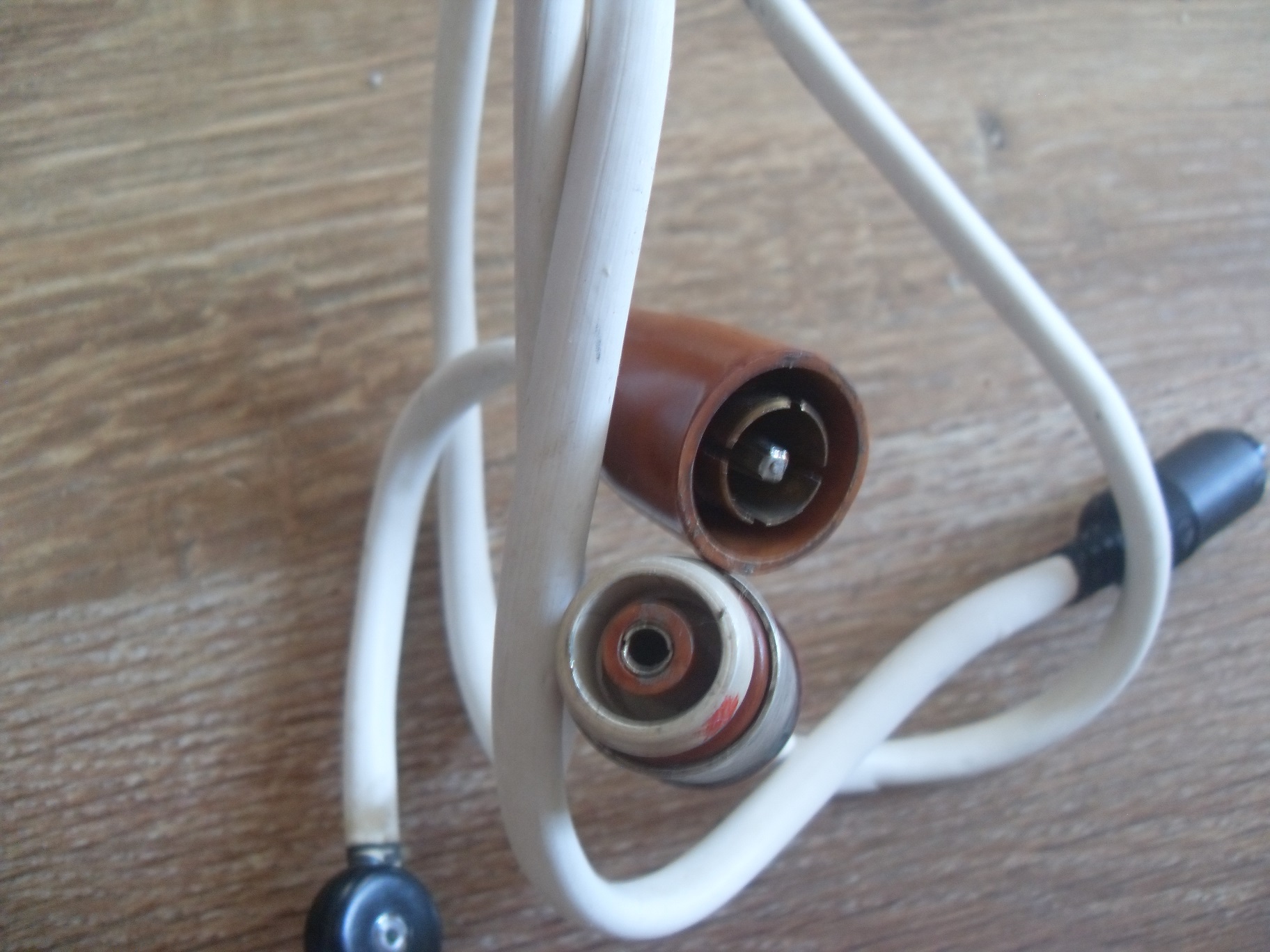

Tak vyskytli sa nejaké veci a vlastne aj nejasnosti k tejto radiostanici. Podarilo sa mi zohnať k tej mojej ešte napájací kábel. Svojou konštrukciou je zaujímavý, jeden koniec je ukončený 8 pinovým konektorom DIN 8 262°. Ten je pekne značený "made i. w. germany". Druhý koniec je ukončený dvomi krokosvorkami pre - a + pól akejkoľvek 12V batérie, prípadne autobatérie. Na napájacom kábli sa nachádza ešte jeden bakelitový "valec", ten sa dá rozpojiť a diel s káblom a DIN konektorom sa dá zapojiť do štandartnej autozásuvky pre zapaľovač. Takto bolo možné stanicu napájať aj priamo za auta. A teraz polemika z označeniu týchto staníc. Poznáme tieto varianty:
R-394K (kóder je na magnetickú pásku)
R-394D (digitálny kóder)

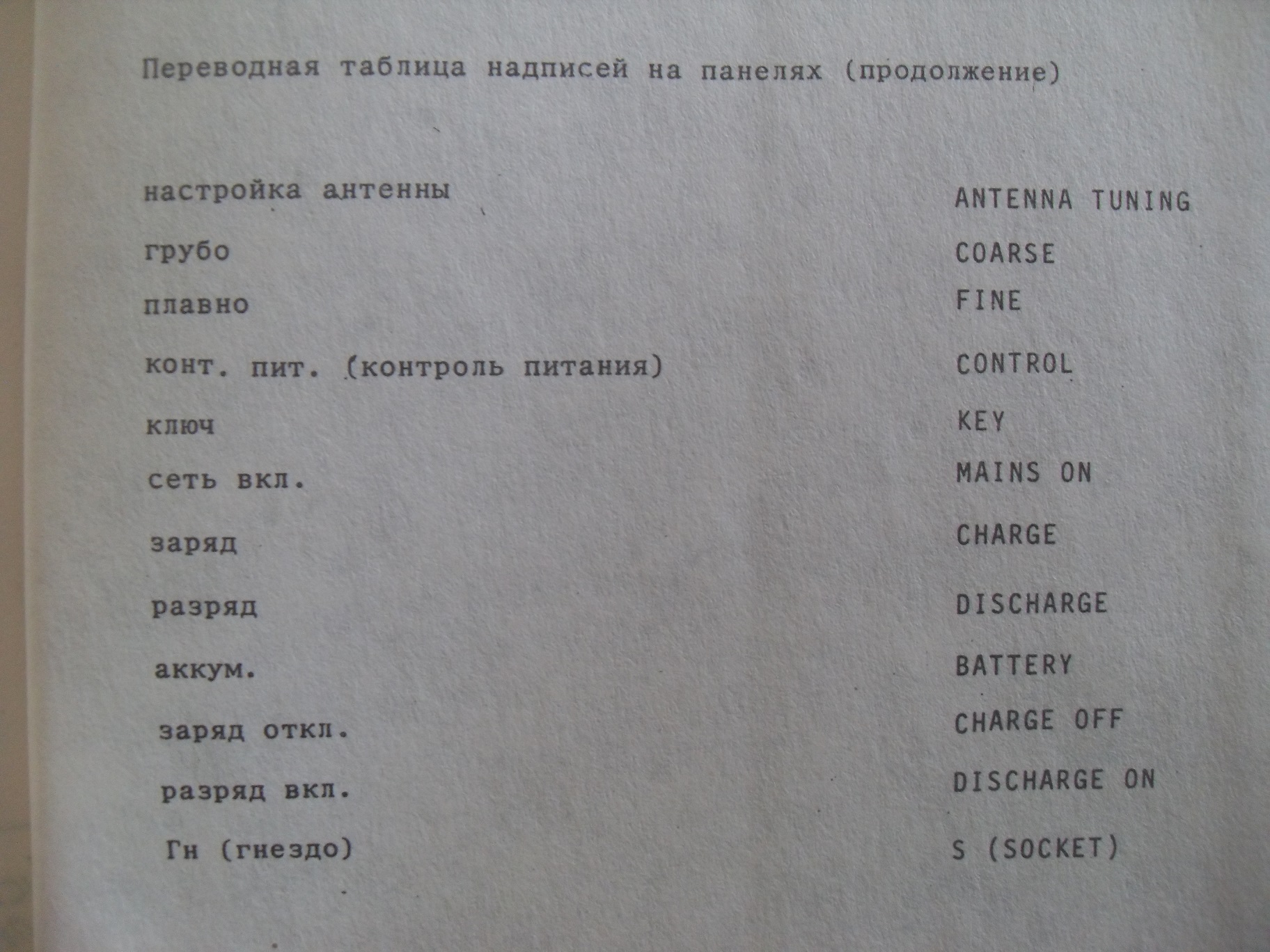

R-394KM (najznámejšia a najrozšírenejšia varianta) Niektoré zdroje uvádzajú ešte iné varianty, no po podrobnom preštudovaní dokumentácie a internetových zdrojov som dospel k tomuto záveru, nejedná sa o rádiostanice ale o iné prostriedky a to: R-394T je tzv. informačný pult určený na zobrazenie prijatej správy, používal sa pripojený na Р-394Ц (R-394C, niekde aj TS, alebo Strizh-Ts), čo je zariadenie na riadenie a spracovanie prijatej správy. Tento komplet dvoch zariadení sa následne pripájal na príjmač R-155P. A potom ešte zariadenie označované ako Strizh-CM (R-394CM, R-394SM alebo Р-394ЦМ) spojuje vlastnosti R-394T a R-394C a pripája sa priamo na príjmač signálu. Uvedené zapojenie R-155P + R-394C + R-394T na fotke je z dokumentácie R-394KM a používa sa na kontrolu rádiostanice, konkrétne na kvalitu odoslanej správy, predpis dovoľuje maximálne jednu zaznamenanú chybu z 202 skupín kódu. V predpise je ešte jedna zaujímavá poznámka a to k variantám R-394KM: index ИВ1.106.007 má stanica s ruskými popiskami ovládacích prvkov index ИВ1.106.007-0I má stanica s anglickými popiskami Doposiaľ sa mi ale nepodarilo zistiť, aký index, alebo oficiálne značenie má agentúrna stanica STRIŽ s anglickými popiskami, nakoľko som ale nikde nenatrafil na vojenskú R-394KM s anglickými nápismi, je dosť možné že sa jedná presne o toto. V jednej súkromnej zbierke na slovensku sa nachádza dokonca aj sieťový nabíjač s angl. nápismi pre radu staníc R-394. Preskúmal som a rozobral takmer celý STRIZH, no nemá žiadne značenie. Jediný vodiaci prvok je nálepka na bloku NMU a to s ručne písaným číslom 300928 a dátum 30.10.83 Nakoľko u varianty R-394KM tento štítok nieje a aj podľa STRIZHu na cryptomuseum.com je štítok obdobný, asi sa vážne jedná o výrobné číslo. Doposiaľ sú na svete zdokumentované iba dve tieto zaujímavé rádiostanice.
