Adaptér k R-111
Pridané: 31.03.2025 / 19:21
Tak som sa dostal k jednej zaujímavosti, ktorá sa tiež bežne nejak nevyskytovala.
Ide o adaptér slúžiaci na pripojenie tankovej kukly na rádiostanicu

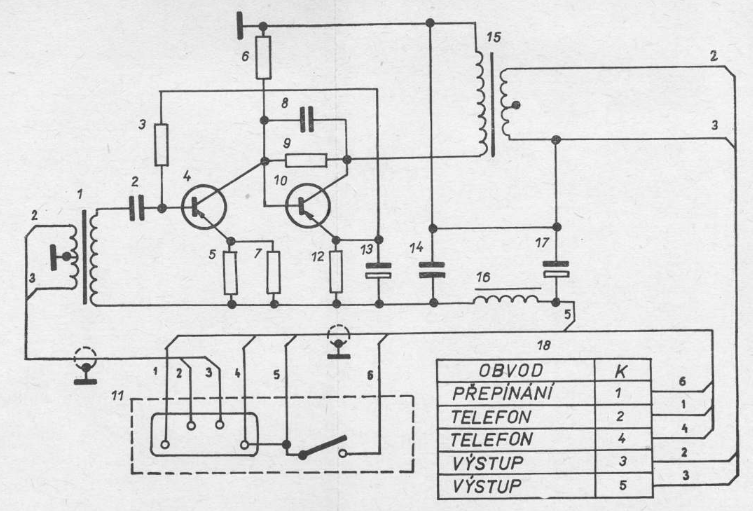

R-111 . V originálnej dokumentácii sa zariadenie označuje ako mikrofónny zosilňovač.

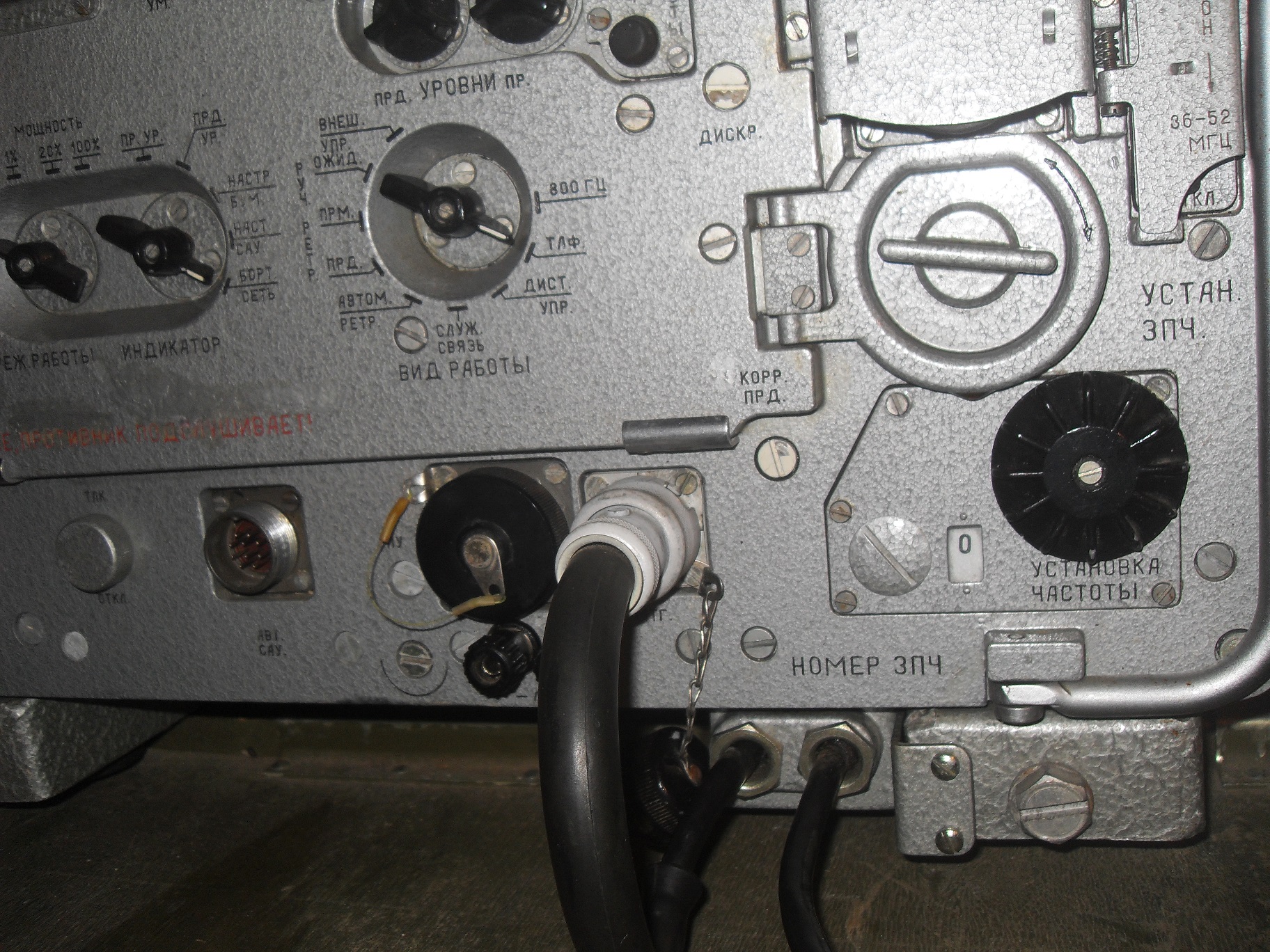

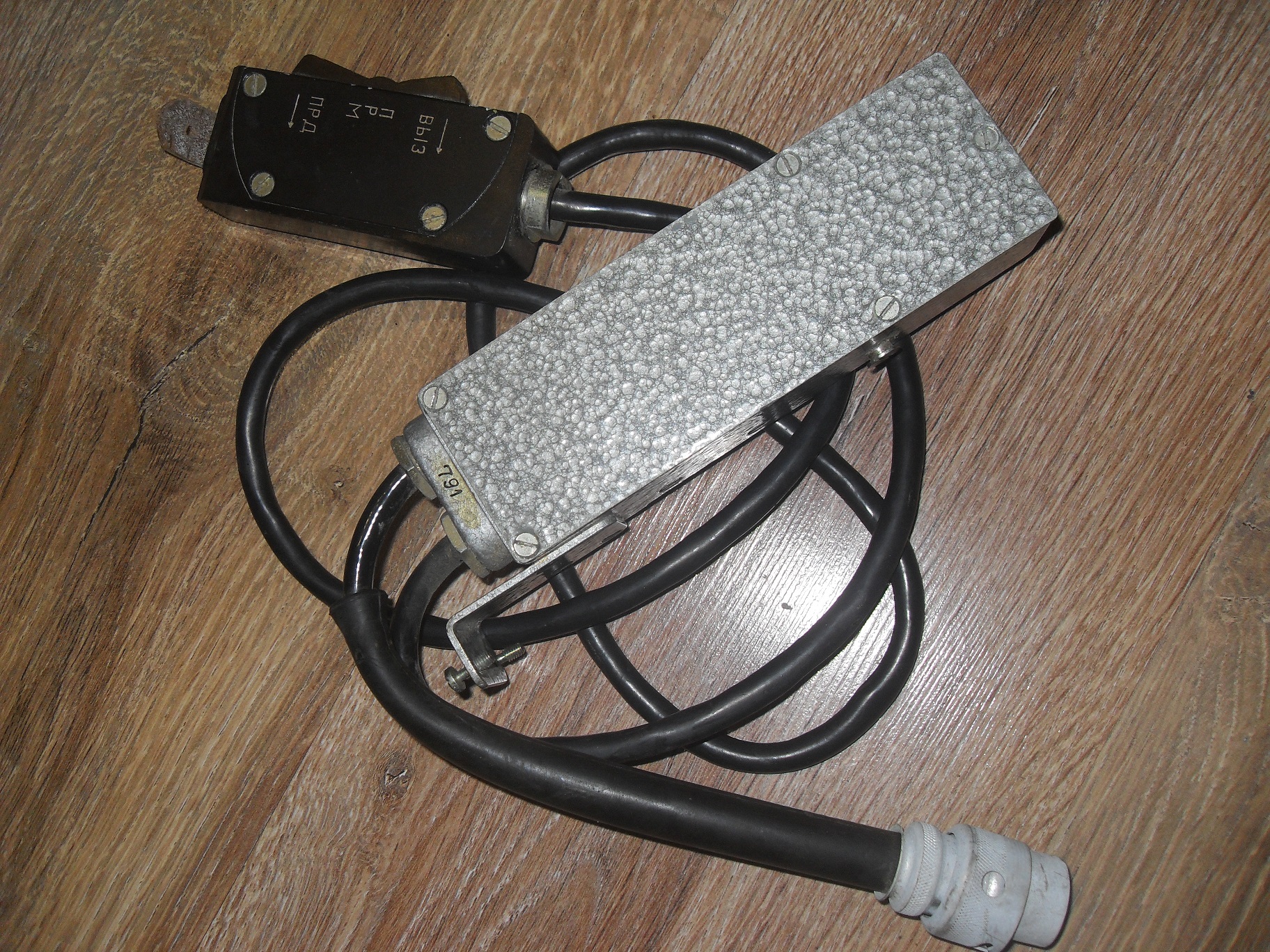

Adaptér sa montuje na spodnú konzolu rádiostanice pomocou dvoch skrutiek a jedného čapu. Krátky kábel s konektorom sa pripojuje na konektor rádiostanice určený pre hovorovú súpravu, na druhý dlhý kábel s tzv. hrudným prepínačom sa zapája klasická tanková kukla s krkafónmi.

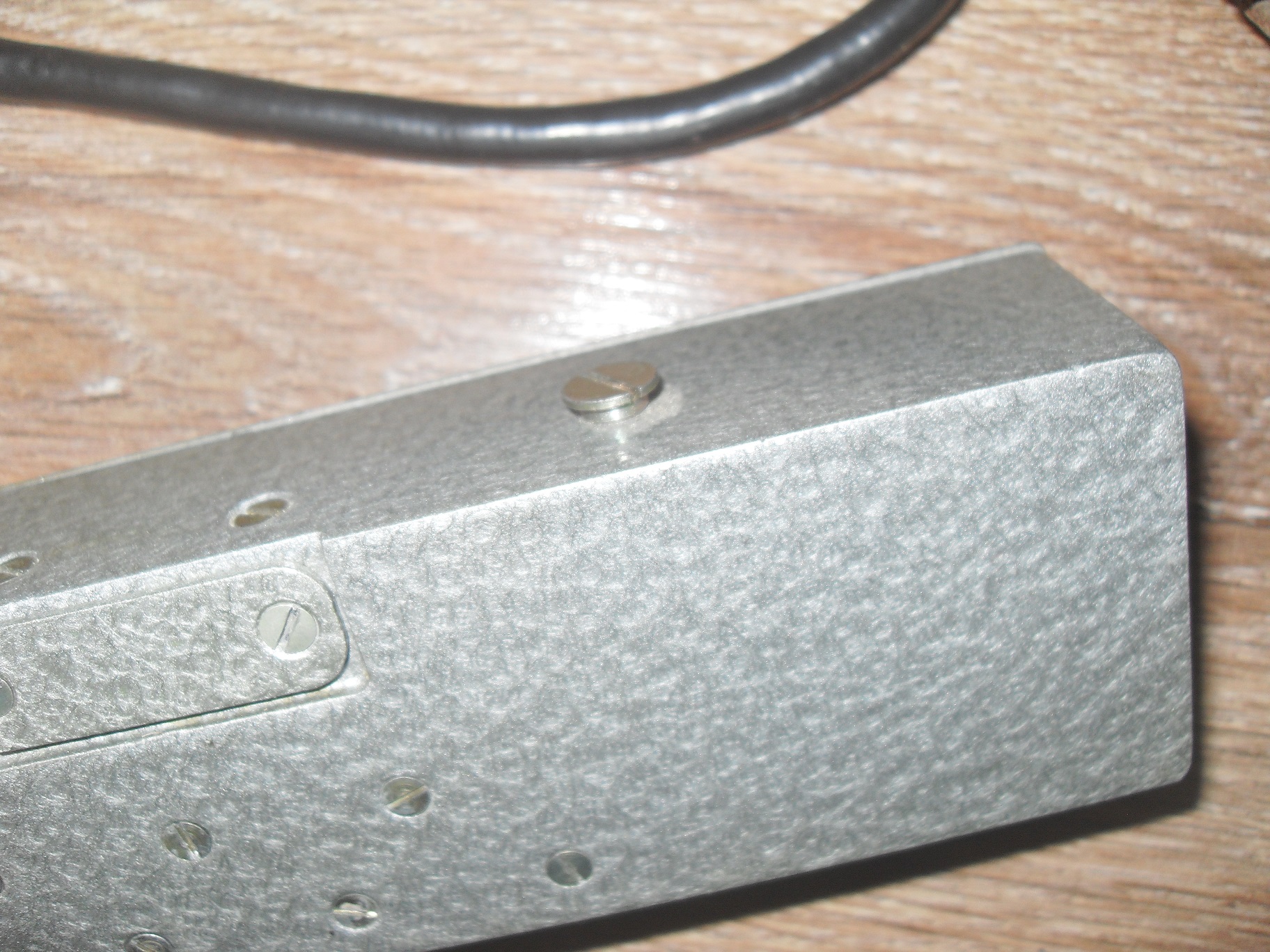

Celá skrinka je urobená maximálne jednoducho, blbuvzdorne a neobsahuje žiadne ovládacie prvky. Je to odliatok s klasickou povrchovou úpravou striebornou kladívkovou farbou. Má dva odnímateľné krytky. Pod malou krytkou sa nachádzajú tri meracie body, pod veľkou na opačnej strane sa nachádzajú upevnené kondenzátory, pločný spoj so zosilňovačom a tri transformátory. Pripojovacie káble sú vyvedené cez odolné vodotesné prechodky. Krabička nemá okrem ručne napísaného čísla žiadny výrobný, či identifikačný štítok.
Viac napovedia fotografie, vrátane upevnenia na konzole rádiostanice.
Fotogaléria (9)
