Keď som na stránke cryptomusea (na danom odkaze som v niektorých veciach spolupracoval aj ja, mimochodom ) natrafil na fotografiu ďalšieho príslušenstva, konkrétne malej čiernej krabičky, spomenul som si, že som ju už niekde doma videl. Tak mi to nedalo, a po niekoľko hodinovom hľadaní, som ju našiel v krabici spolu s ďalšími rôznymi neidentifikovateľnými elektro súčiastkami a dielmi, ktoré ako dobre vieme, sa niekedy môžu zísť do nejakého projektu. :)

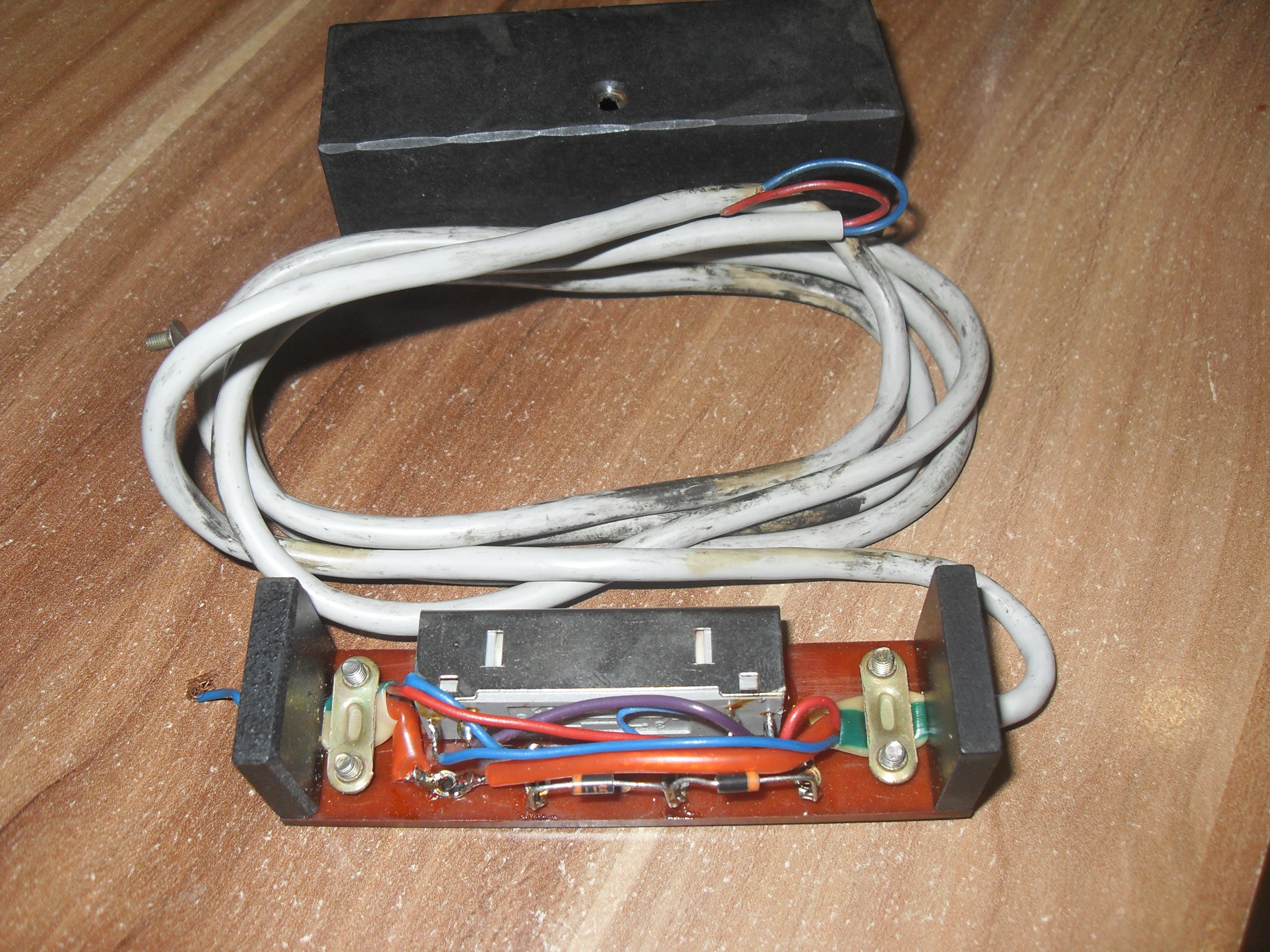

Síce bez konektorov, a s odtrhnutým káblom, ale v kompletnom elektrickom stave, ale aj to sa počíta. Ako to vyzeralo je na posledných dvoch fotografiách. Konektor som doplnil z vlastných zásob, všetko vyčistil a zapojil tak , ako má byť.

Ide o príslušenstvo k automatickému vysielaču MG80m , a slúži k jeho negalvanickému pripojeniu k akejkoľvek rádiostanici, ktorá má vstup pre morze kľúč.
Podľa nastavenia MG80M je možné cez danú krabičku vysielať morzeovku.

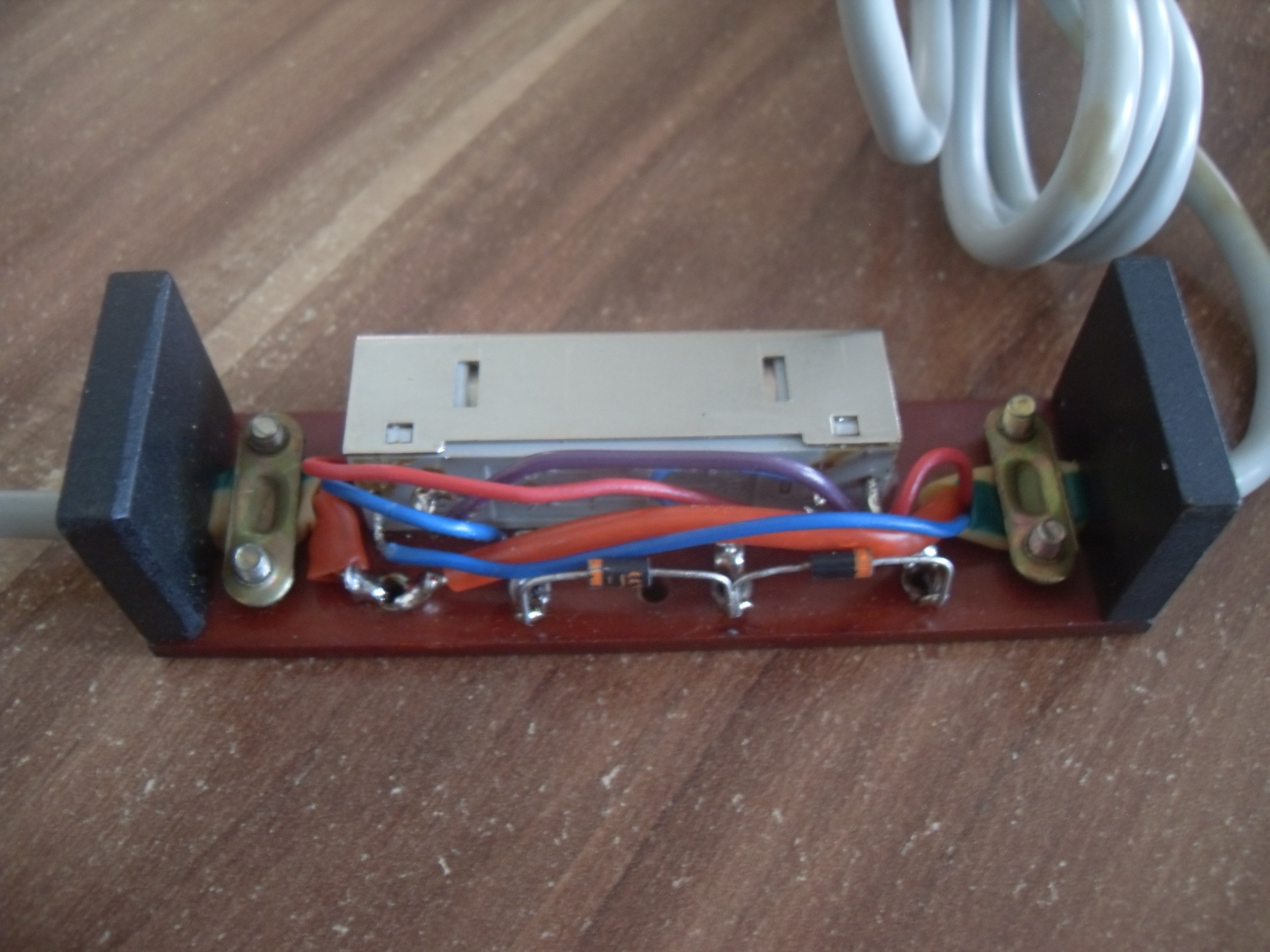

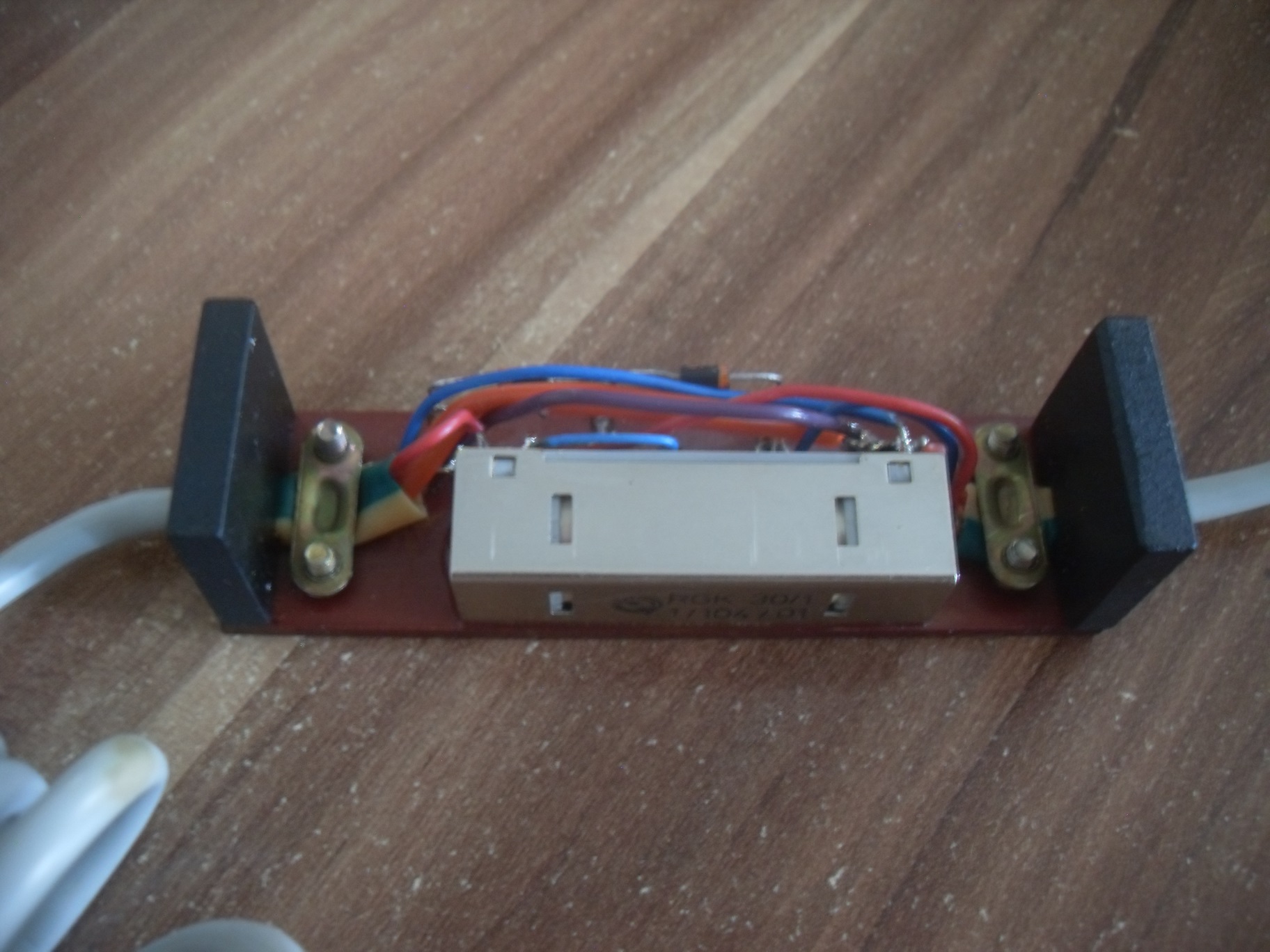

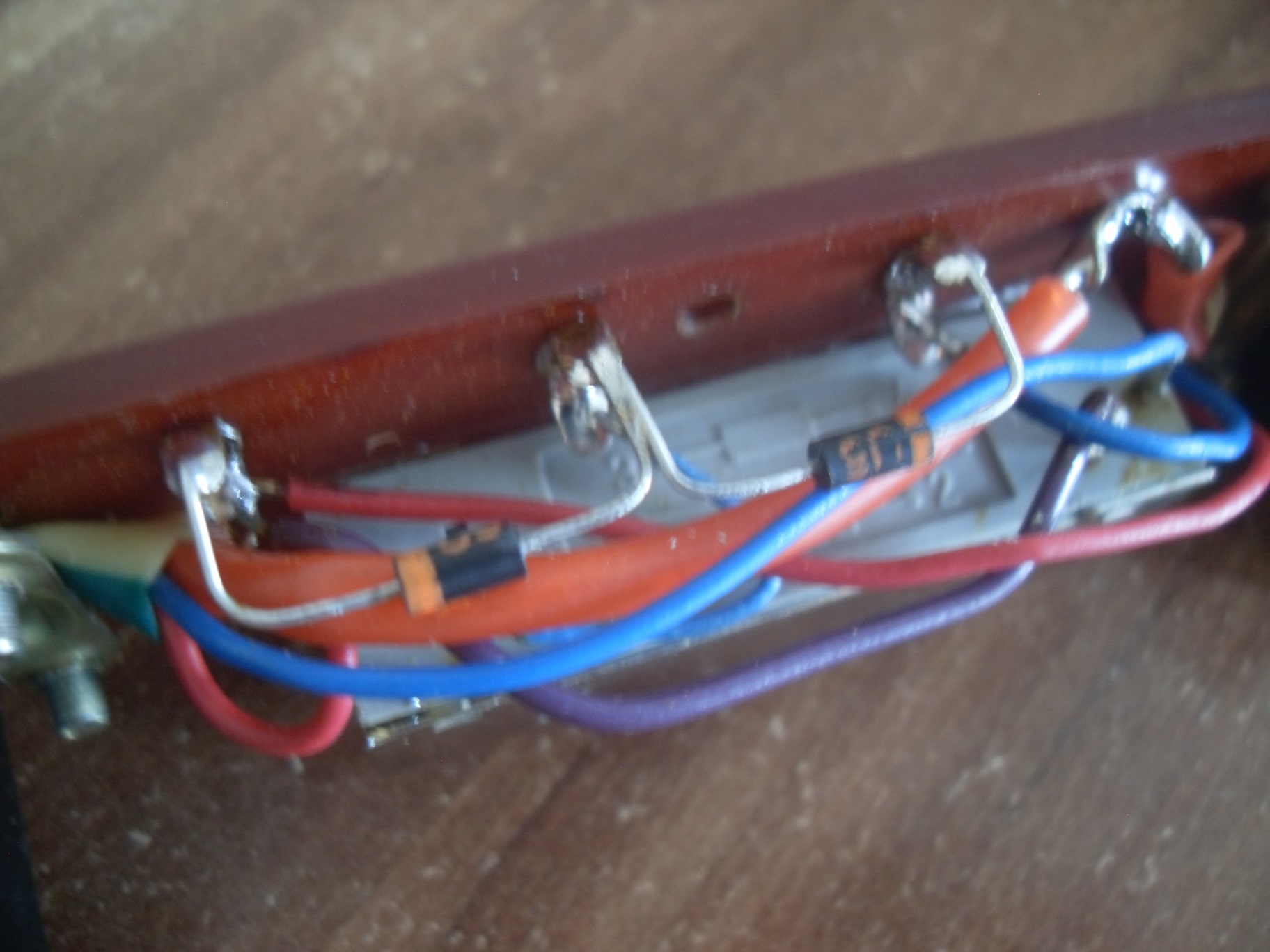

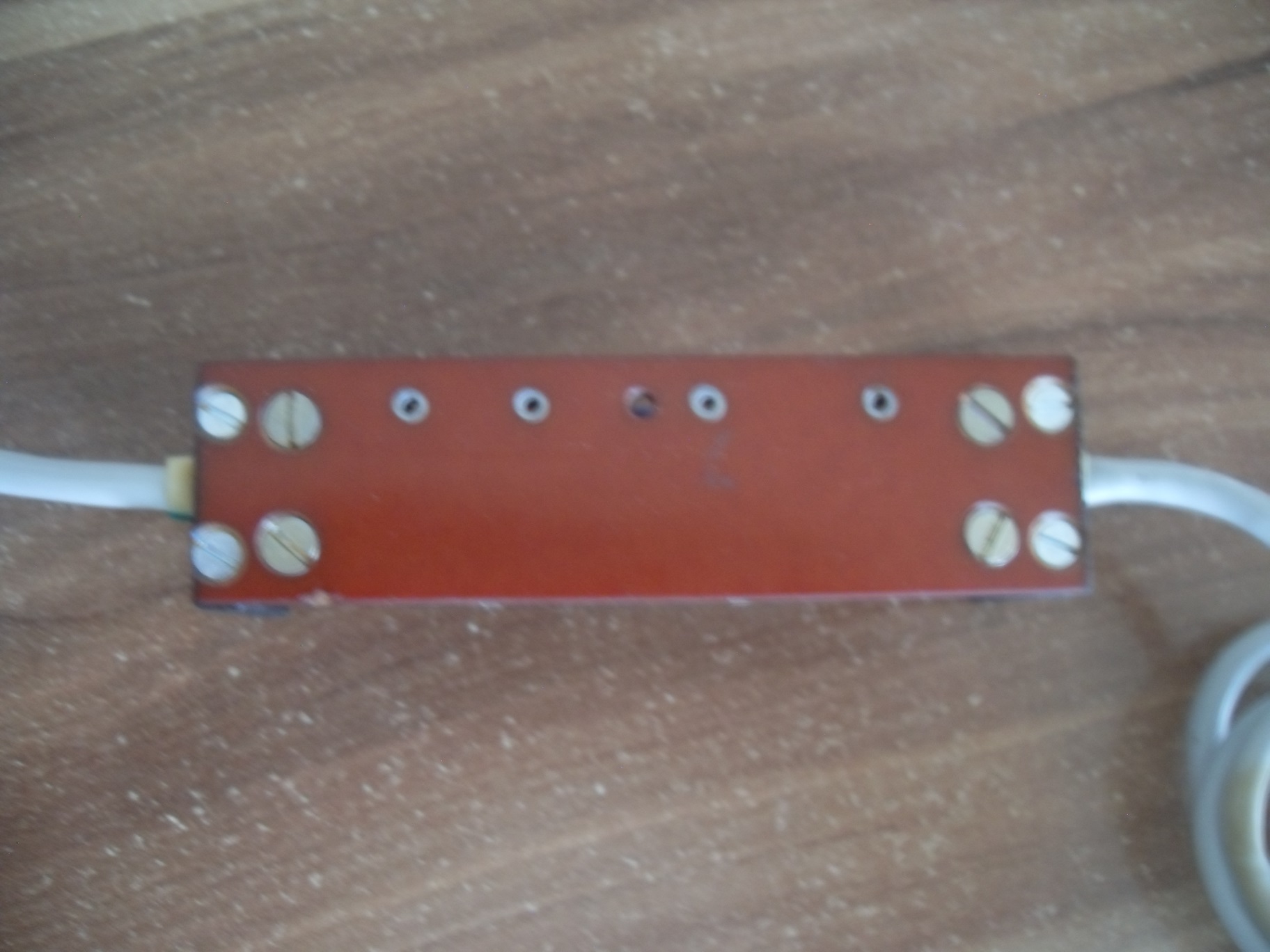

Krabička s rozmermi 30x30x90mm je vyrobená z plastu, a obsahuje iba tienené relé s diódami. Jedna je na zamedzenie prekmitov od relé pri prepínaní naspäť do MG80M, a druhá znižuje napájacie napätie pre relé. Spínanie relé je ovládané od MG80M a spínací kontakt relé je vyvedený na tienený kábel. Ten, ako som už spomínal, sa zapája na rádiostanicu, konkrétne na vstup rdst pre morze kľúč.
Krabičku som vyskúšal zapojiť na R-130, a na YAESU FT-897D, a funguje bez akýchkoľvek problémov.
