Agentúrna R-394KM "STRIZH"

Pridané: 07.05.2022 / 22:23

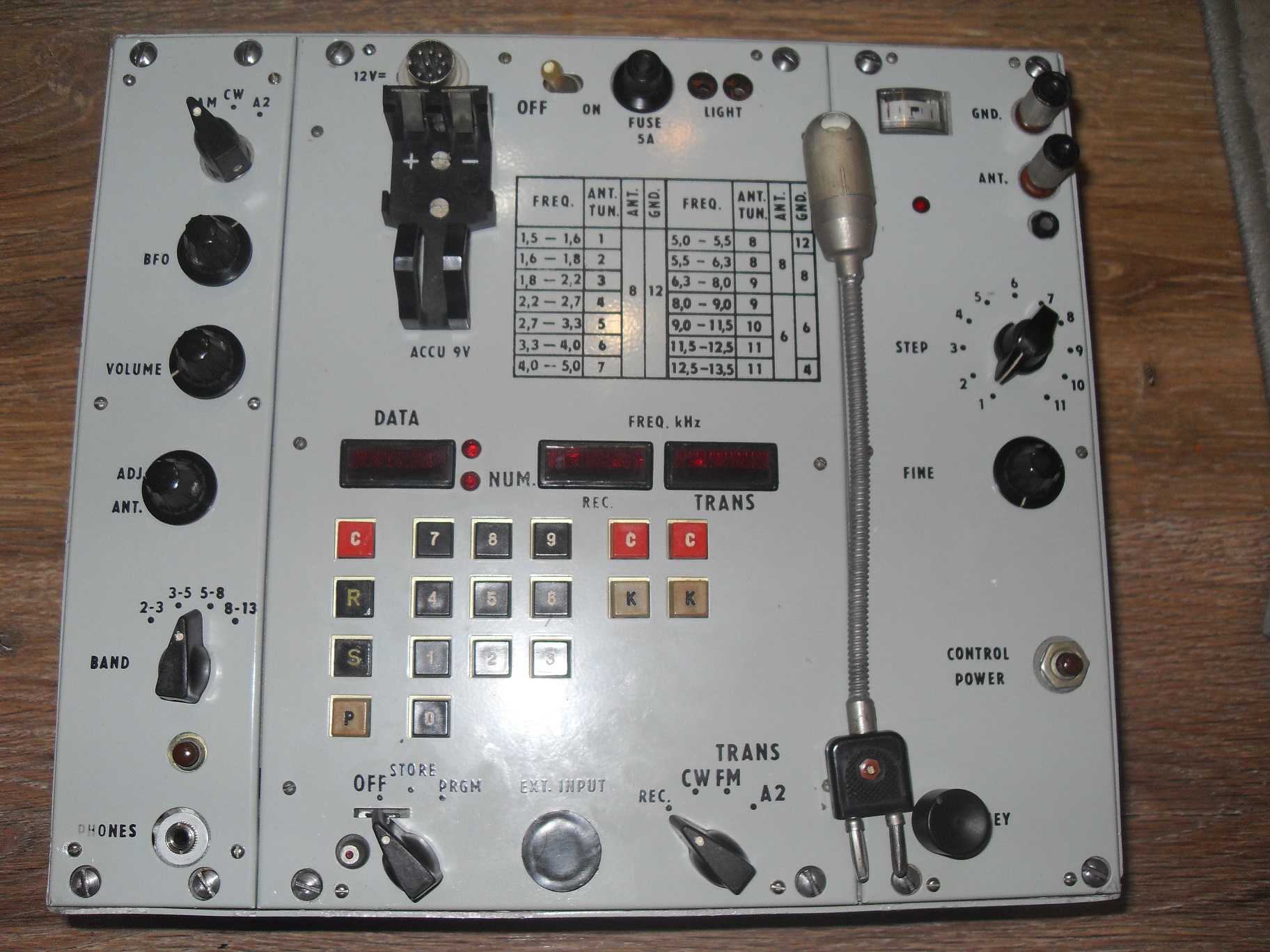

Dostal som sa k jednej zaujímavej a pekne raritnej agentúrnej rádiostanici. Ide vlastne o R-394KM , ale vzhľadovo v civilnejšej verzii. Bola pravdepodobne určená pre agentov tajnej služby vyslaných alebo naverbovaných niekde v zahraničí.
Zaujímavosťou sú anglické popisky, a to z dôvodu, že ak by sa aj prístroj niekde pri nejakej kontrole našiel, nevzbudil by hneď také podozrenie, ako keby mal popisky v azbuke. A poďalšie, nejaký ten zverbovaný zahraničný agent ju ani nemusel vedieť čítať... Obsluha a funkcia sú totožné ako u R-394KM, takže ju nebudem celú popisovať.
Rozdiely naproti vojenskej variante R-394KM:
-stanica je maximálne zjednodušená, takže neobsahuje ani transportný kufrík, ani krabičku s príslušenstvom
-povrchová úprava nieje kladivková strieborná farba, ale maslovo šedá
-anglické popisky
-rádiostanica nemá žiadne výrobné číslo, ani identifikačné prvky
-konektor slúchadiel je typu jack 3mm , takže sa dali použiť bežné civilné slúchadlá
-konektor napájania je tiež civilný -typu DIN8 262° (zapojenie: 2,3,5,8 +pól / 1,4,6,7-pól)
-záložná batéria pre pamäť sa umiestňuje do držiaka na čelnom paneli a naproti valcovej ruskej sa používa všade dostupná štandartná 9V batéria
-je vymenené poistkové púzdro a používajú sa obyčajné valcové 5A poistky
Parametre stanice:
rozmery zatvorenej krabice 275x240x120mm
príjem A1, A2, A3
vysielanie A1, F1, A2
citlivosť: telegrafný režim nie viac ako 2 μV
telefónny režim nie viac ako 5 μV
odber: príjem 0,7A
vysielanie 4,5A
pamäť 202 skupín po 5 čísel
dosah cca 1500km
napájanie 12V
anténa drôtová závesná 8/6m +protiváha 12/8/6/4m

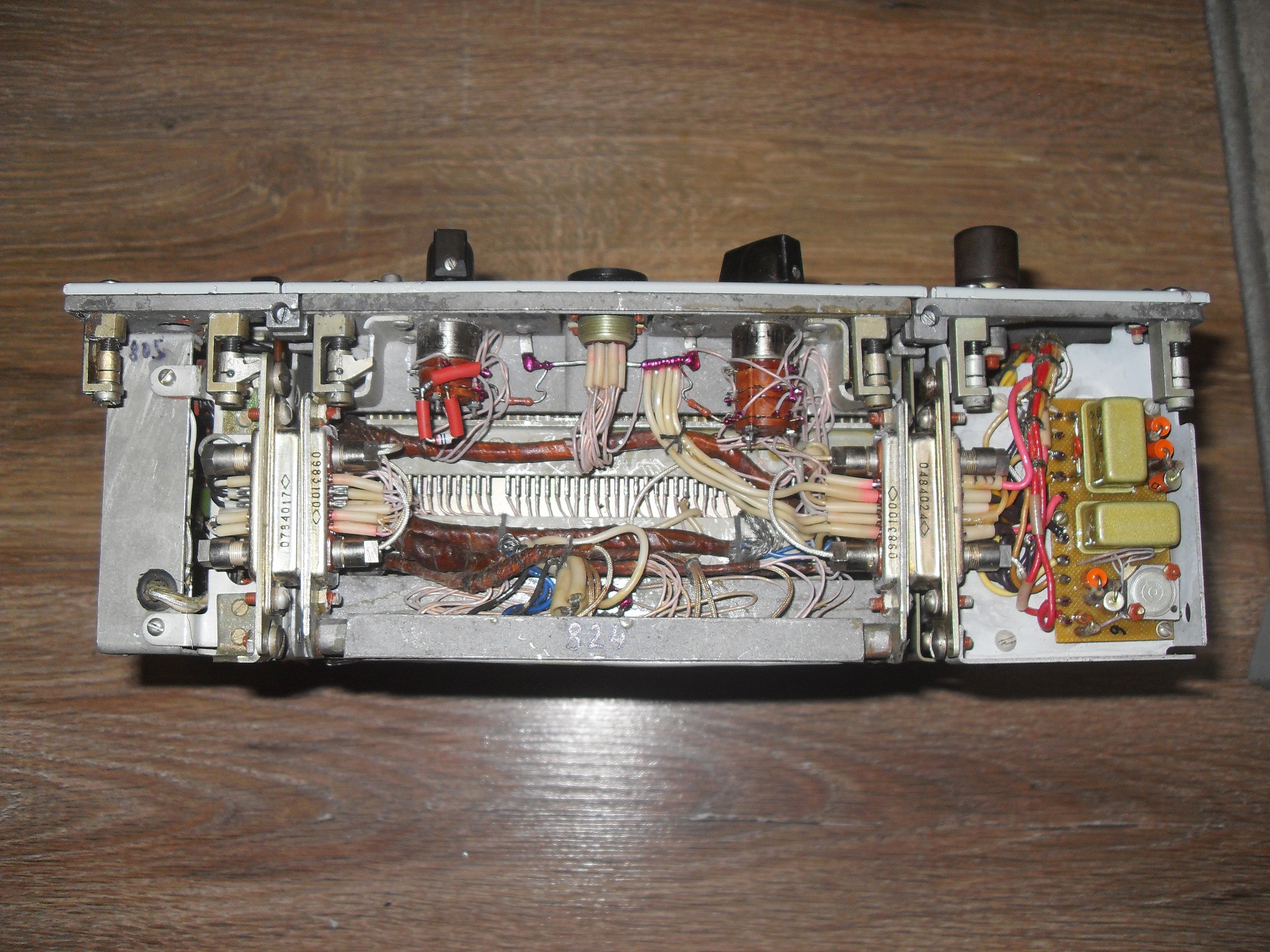

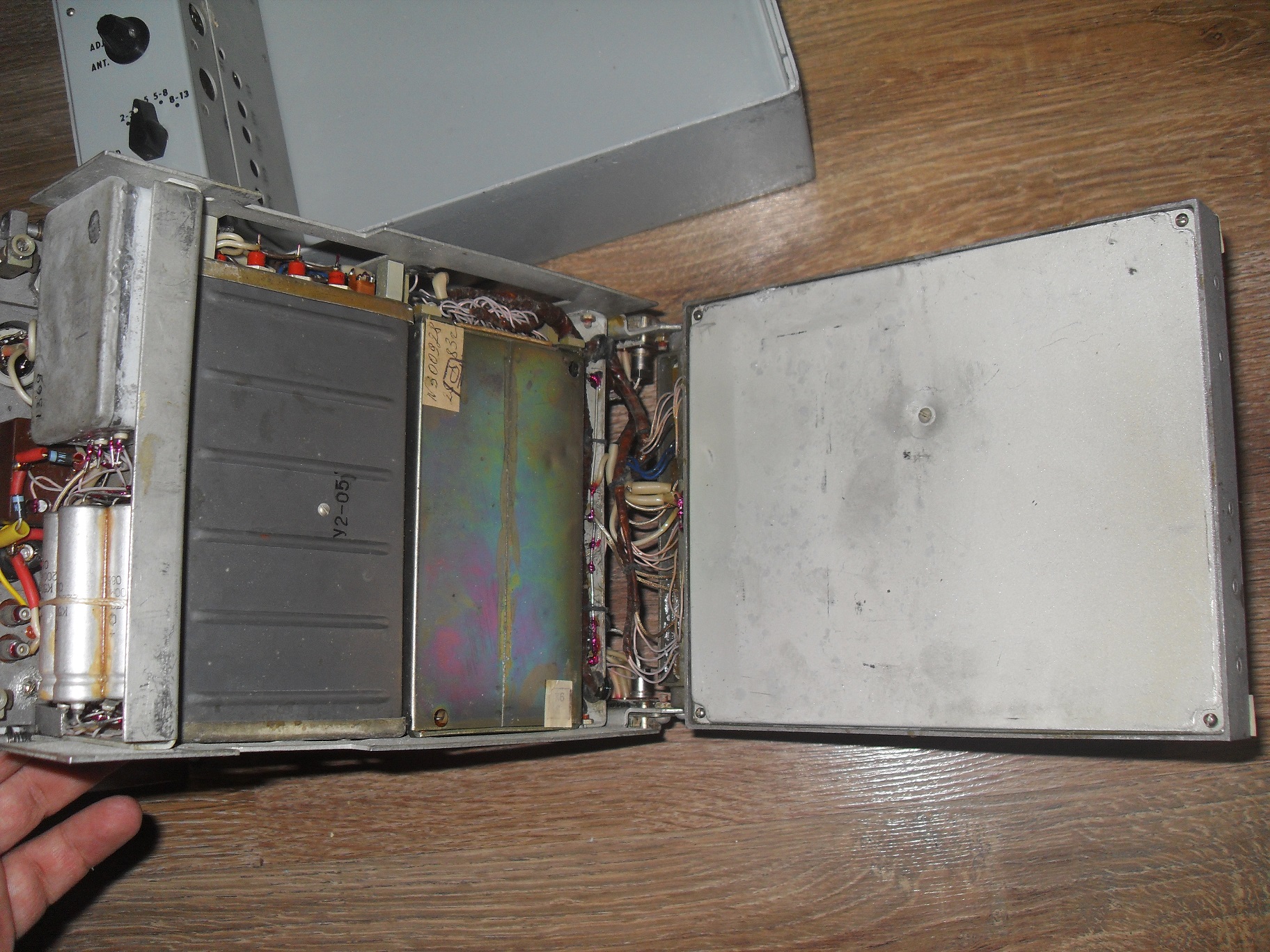

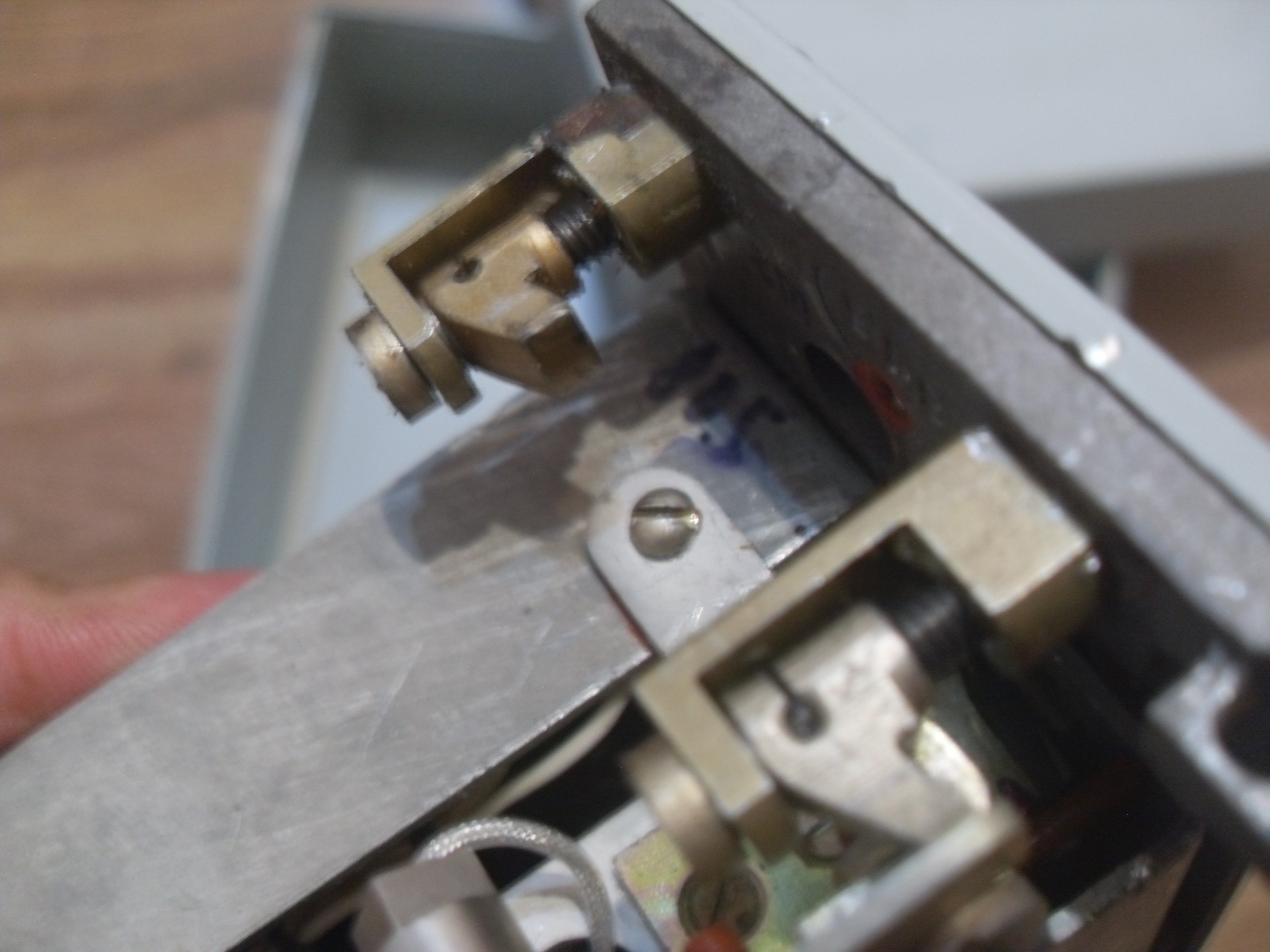

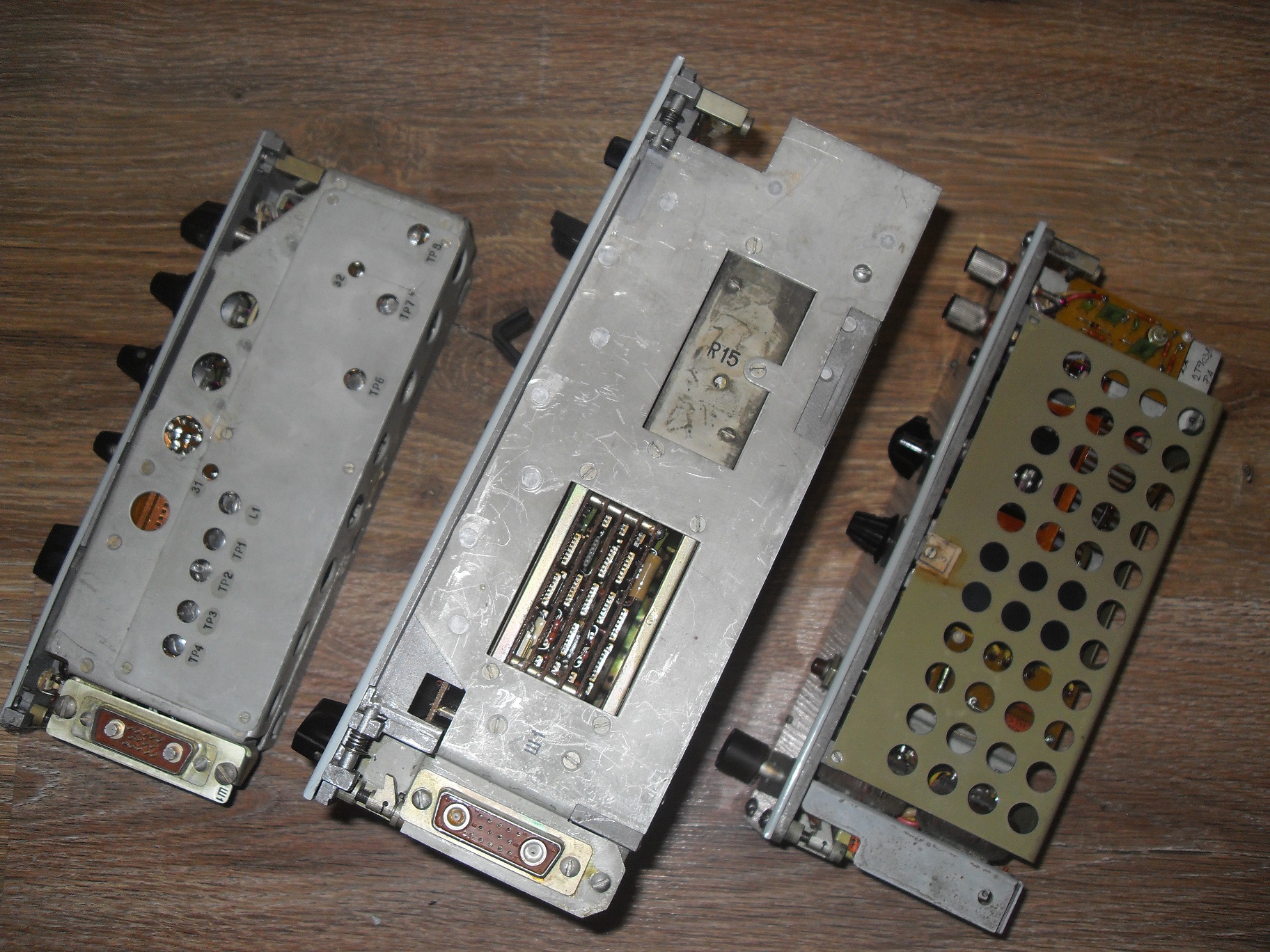

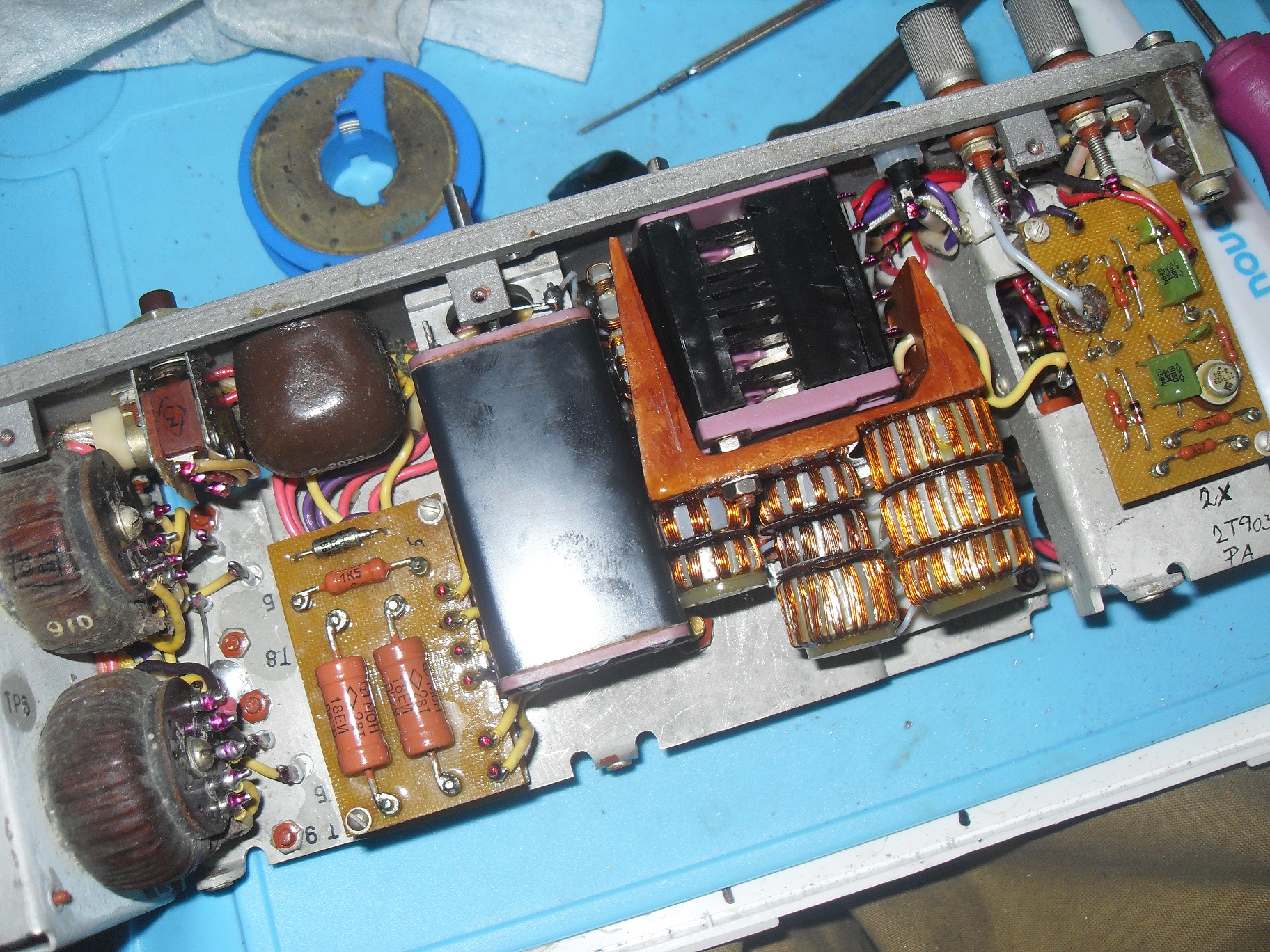

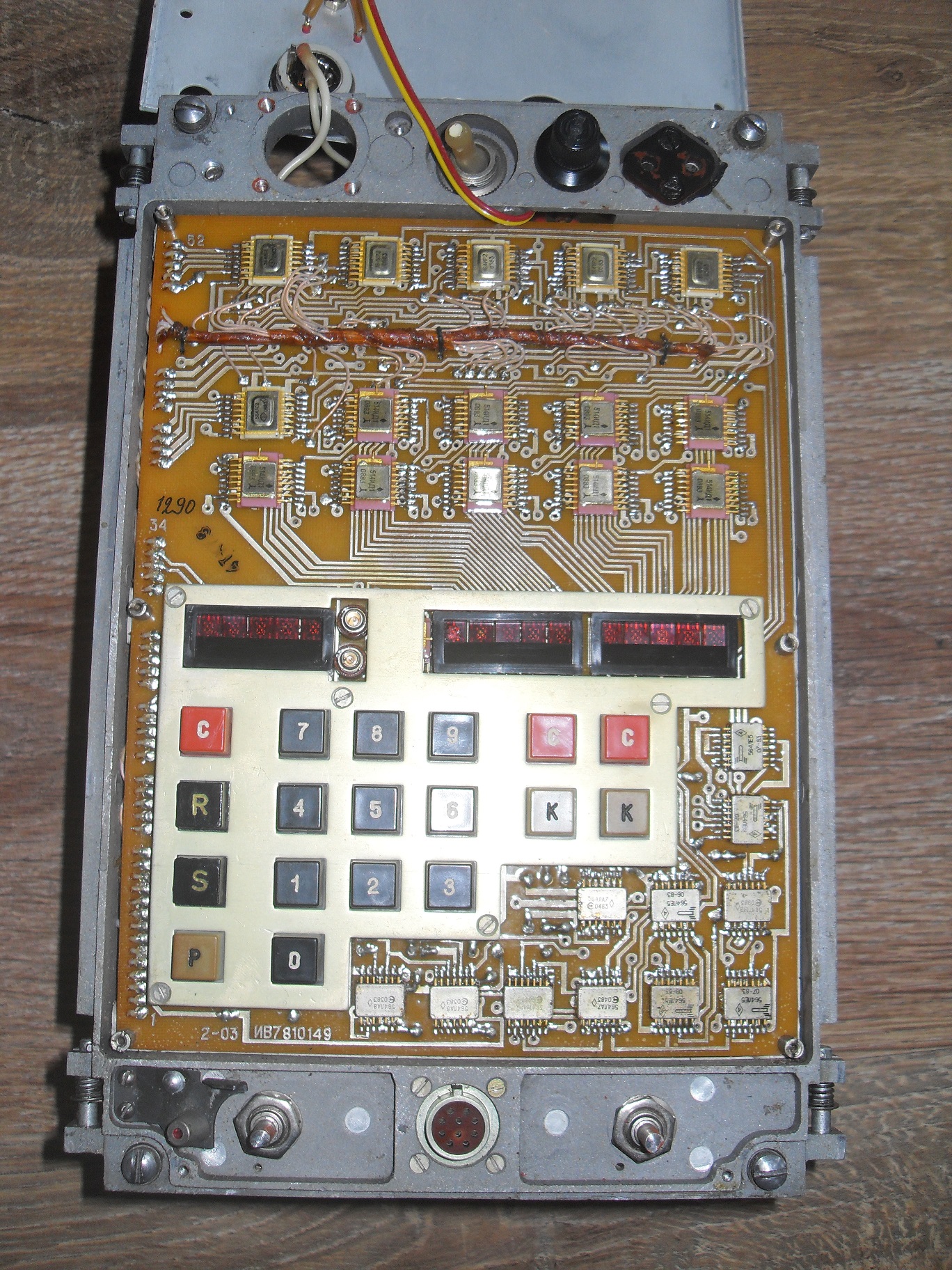

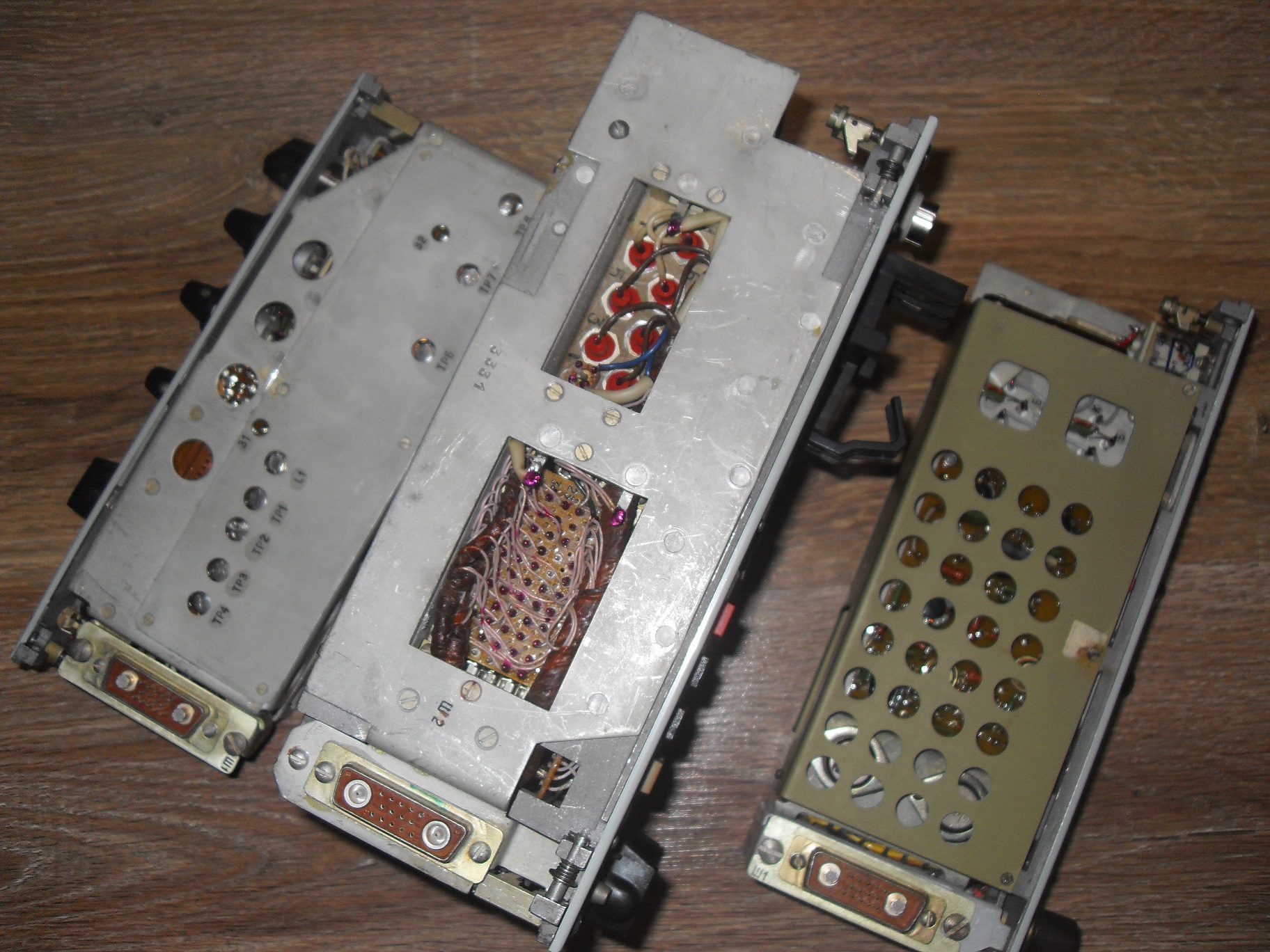

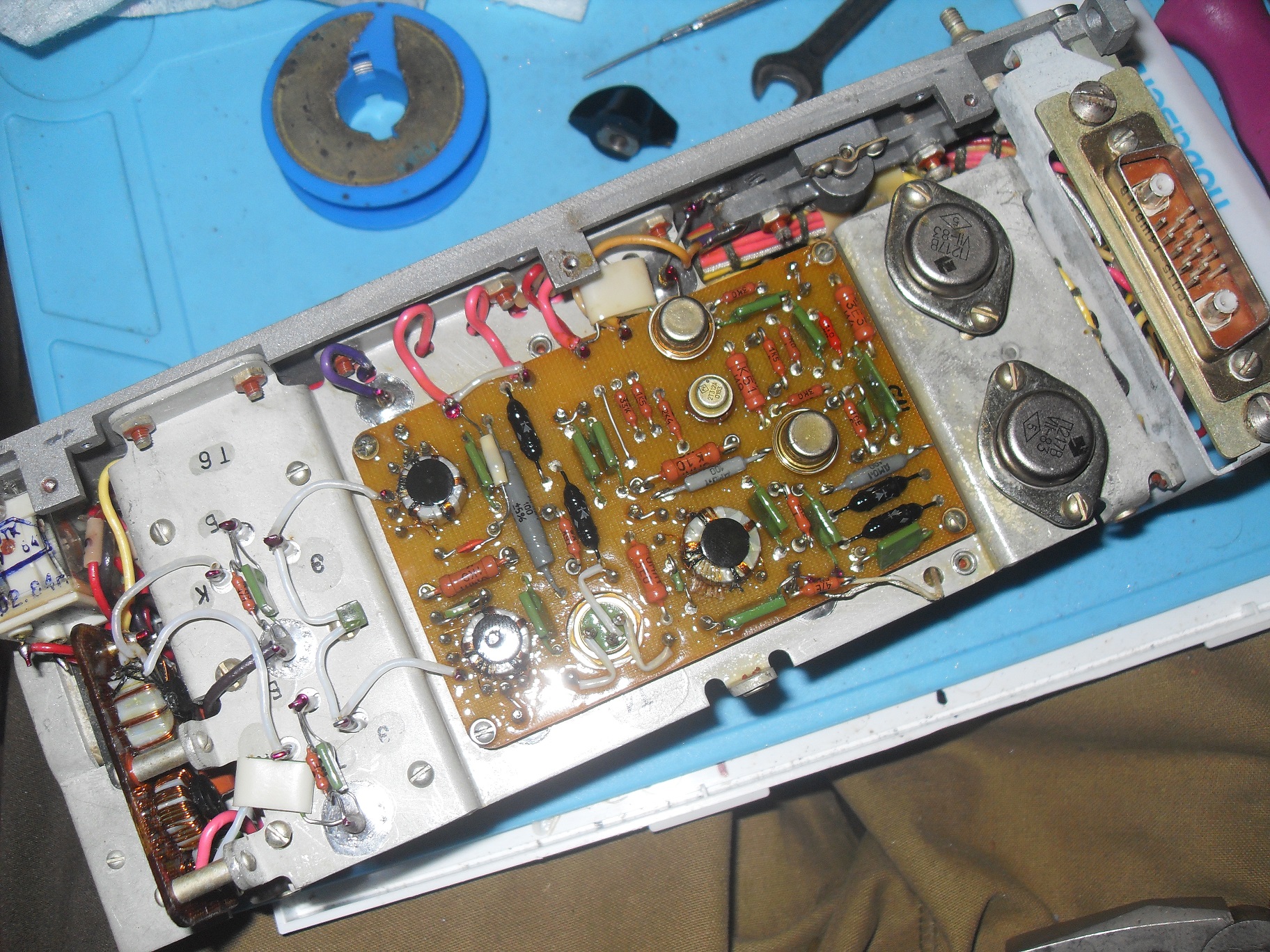

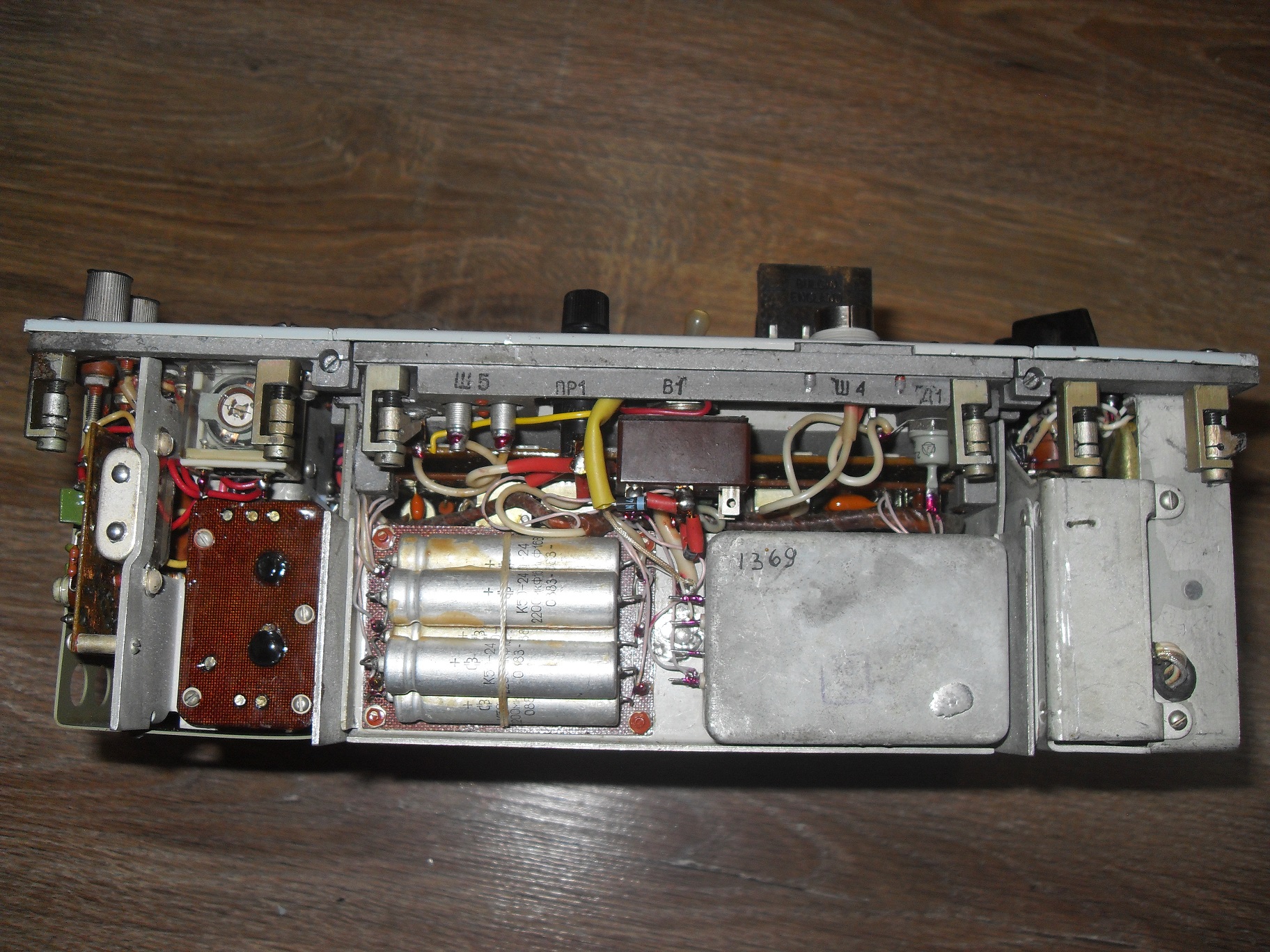

Staničku mám (okrem lampičky) bez akéhokoľvek príslušenstva. Takže budem musieť nejaké zohnať/vyskladať/vyrobiť. Zohnal som ju viacmenej nefunkčnú, nefungoval prepínač nastavenia antény a príjmač. Závady som ale našiel a odstránil, takže už to frčí ako má... na fotkách sú jednotlivé bloky a vidno aj celkové konštrukčné riešenie staničky, detail montážnych skrutiek do skrinky a foto z opravy PA bloku. Nakoľko sa mi zhromaždilo viac informácii o tomto raritnom kúsku, je tu ešte ďalší článok , a to o polemikách značenia, a nejakom ďalšom príslušenstve.
